充电头网拿到了欧陆通一款12V的适配器，这款适配器接纳可替换插脚设计，知足差别国家的出货需求。适配器支持100-240V输入，输出为12V2A，凭证输出功率来判断应该用于移动硬盘或者监控装备等。下面就带来这款适配器的拆解，看看内部做工和用料。



此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品，接待查阅。





欧陆通12V适配器外观

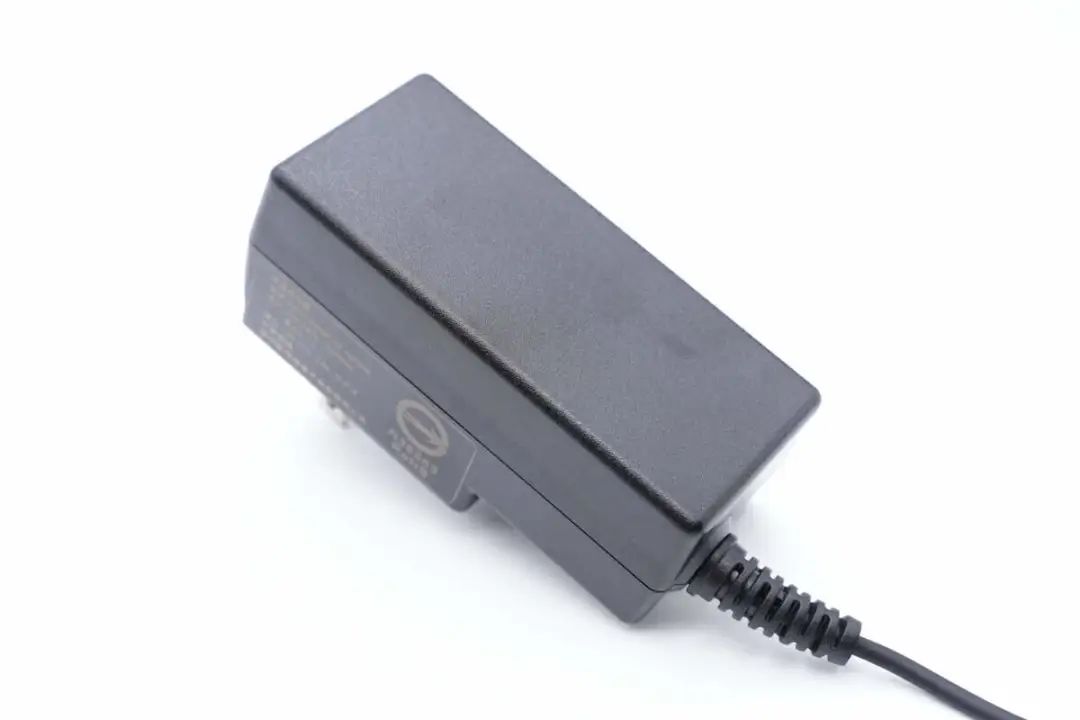

适配器为7字造型设计，插脚部分略微凸出，机身外壳磨砂抗指纹，边角过渡圆润。





适配器机身较量长，做了竖插设计，使用时不会攻克排插，这点好评。

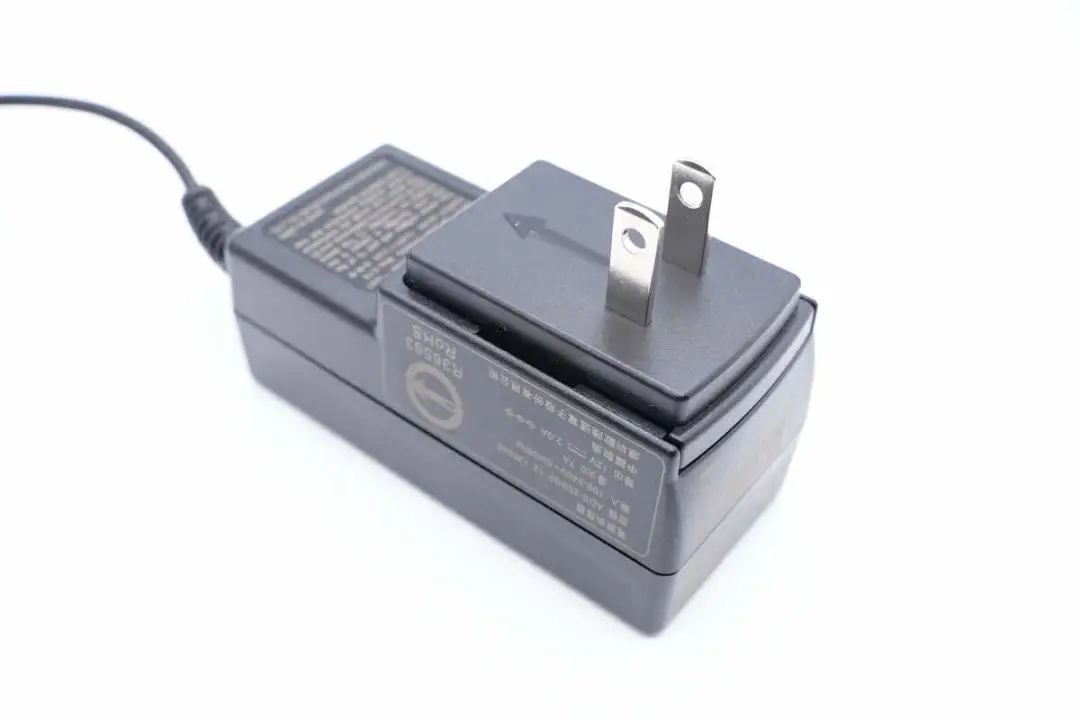

适配器配备牢靠美规插脚，虽凸起但做了可拆卸设计。

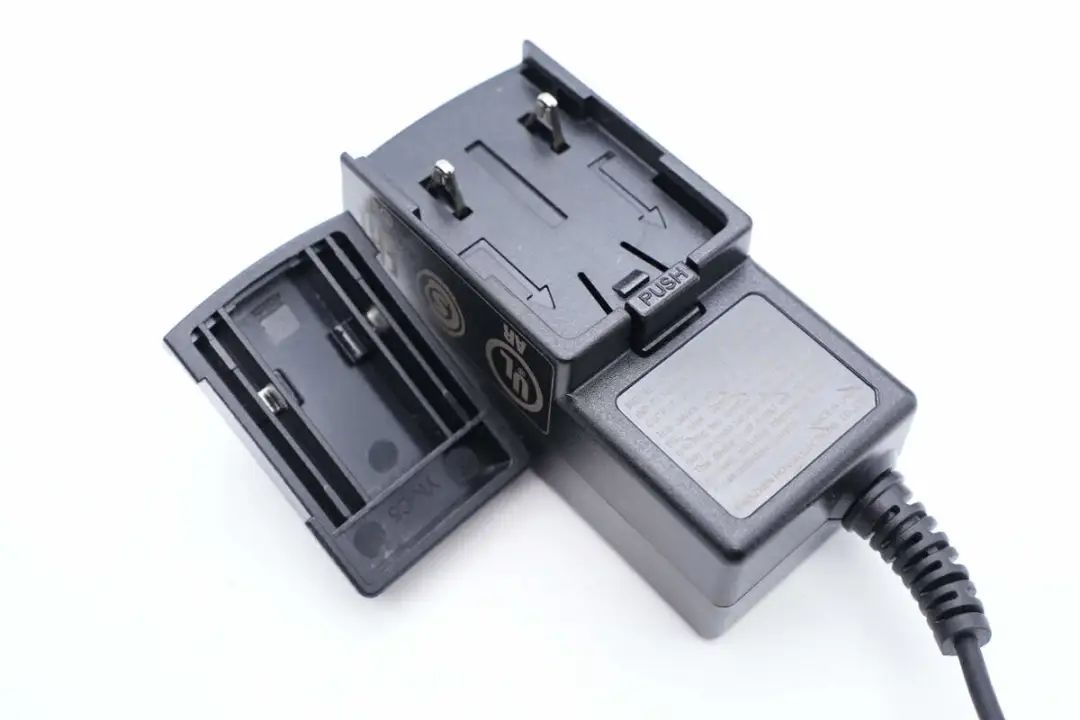

外壳上有PUSH字样提醒，按压即可拆下插脚，卡扣牢靠设计。

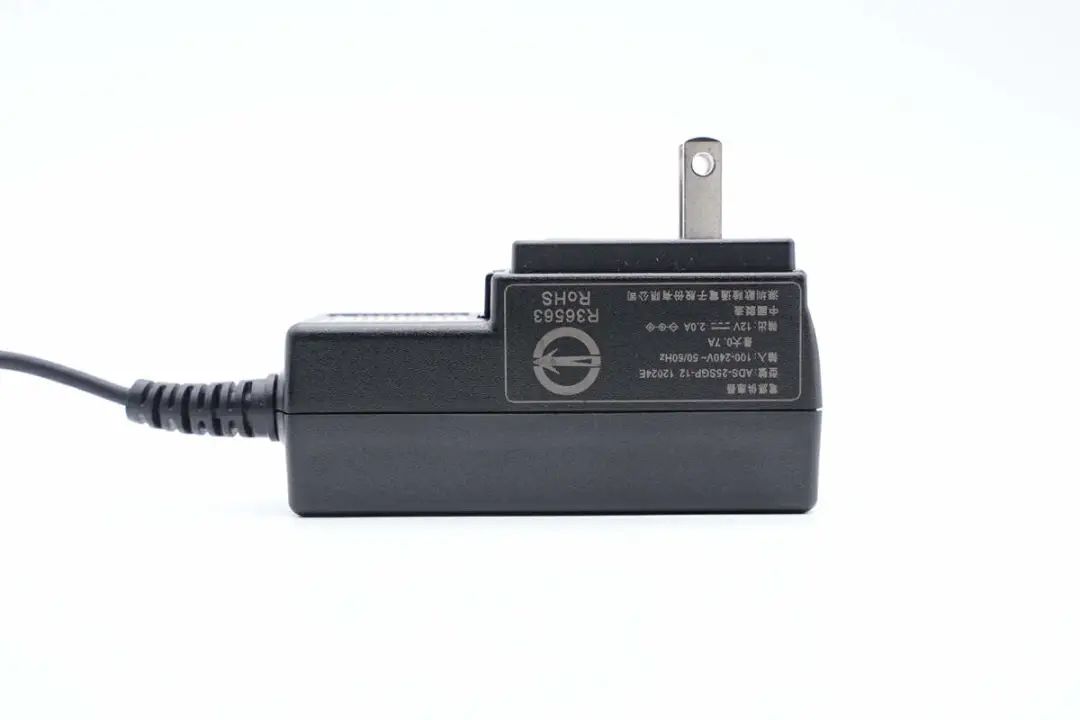

机身一侧印有适配器参数。

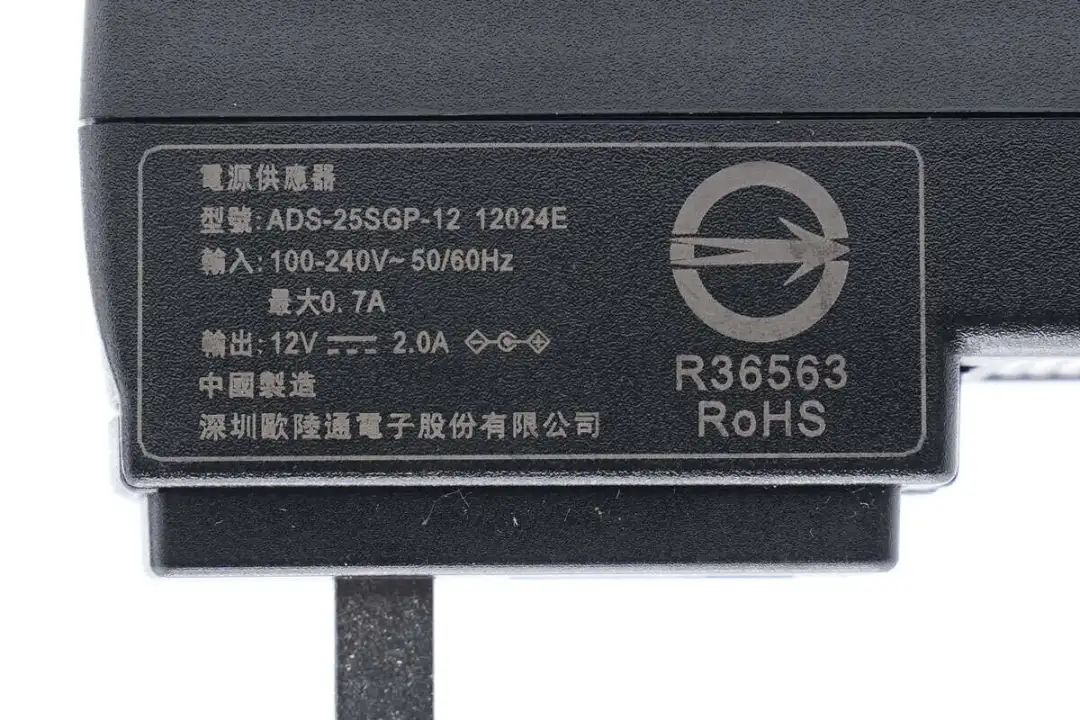

适配器型号ADS-25SGP-12 12024E，支持100-240V~50/60Hz 0.7A MAX输入，以及12V2A输出。

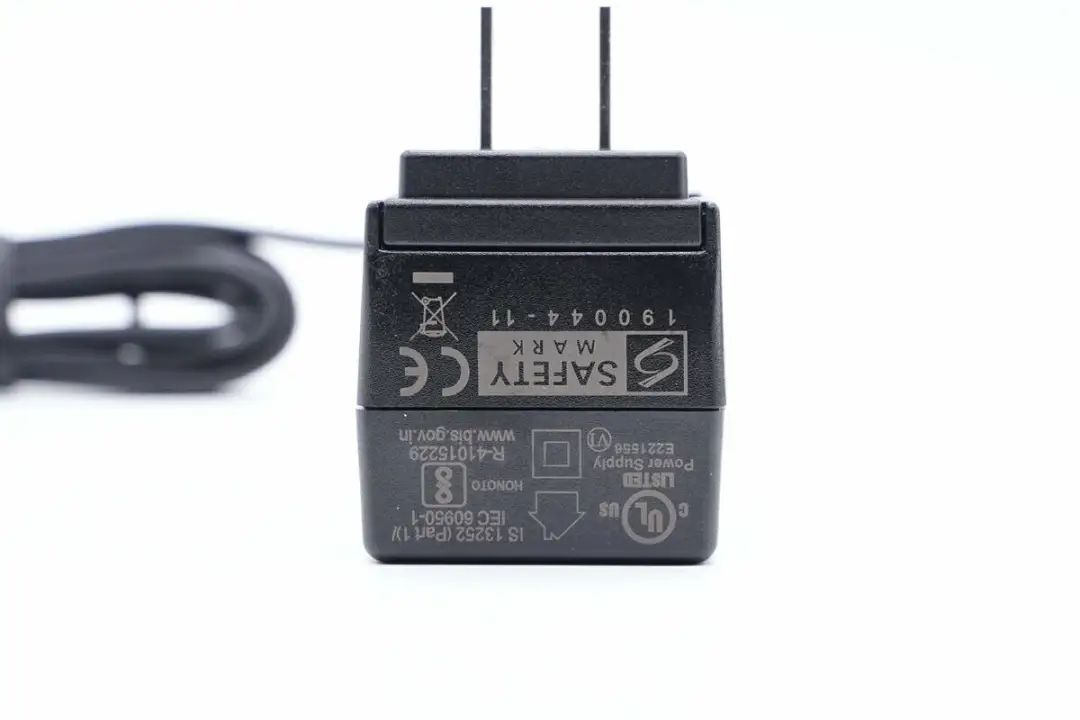

端部印有CE、UL认证标识。

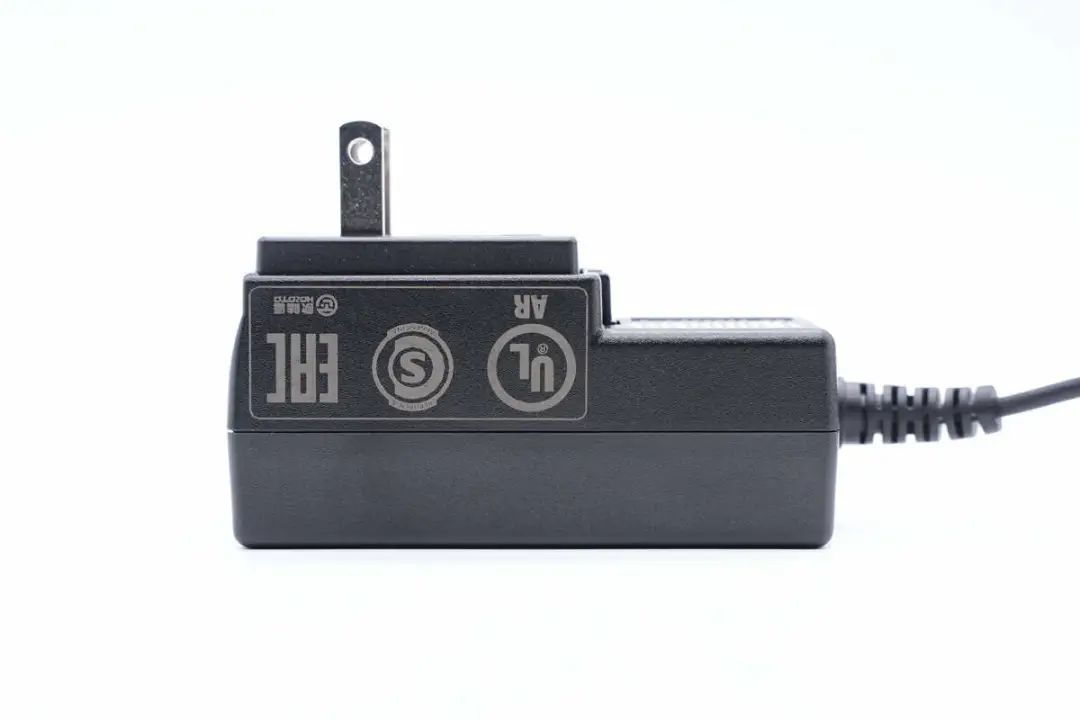

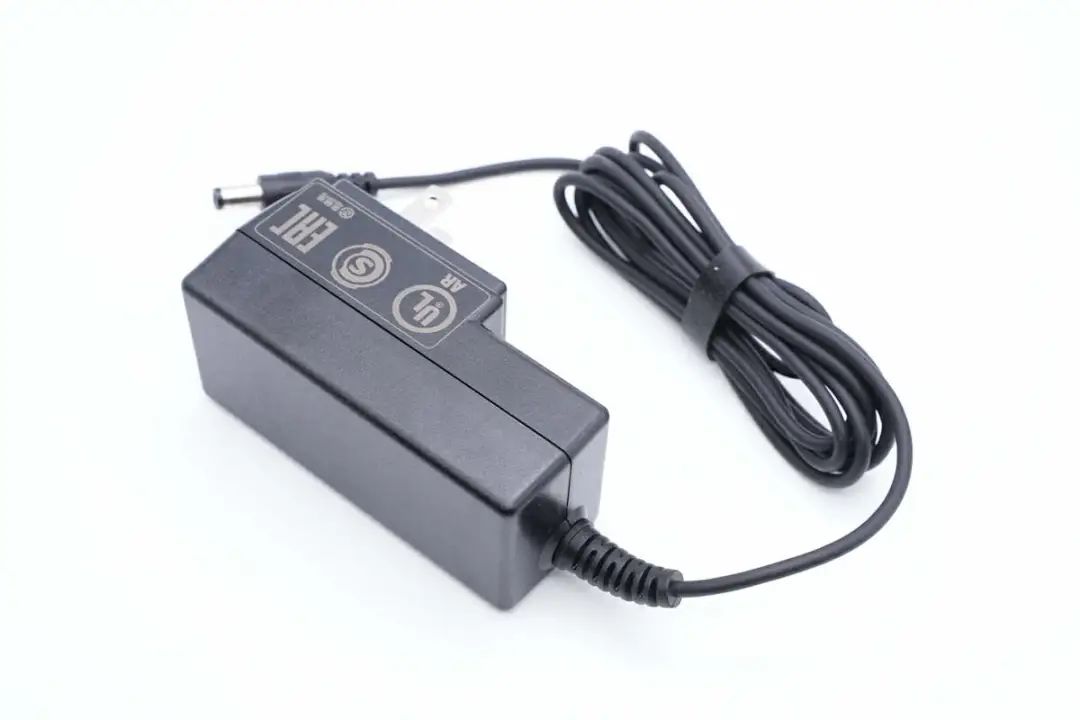

另一侧印有UL、EAC等认证标识。





较量薄部分外壳上印有产品英文规格参数。

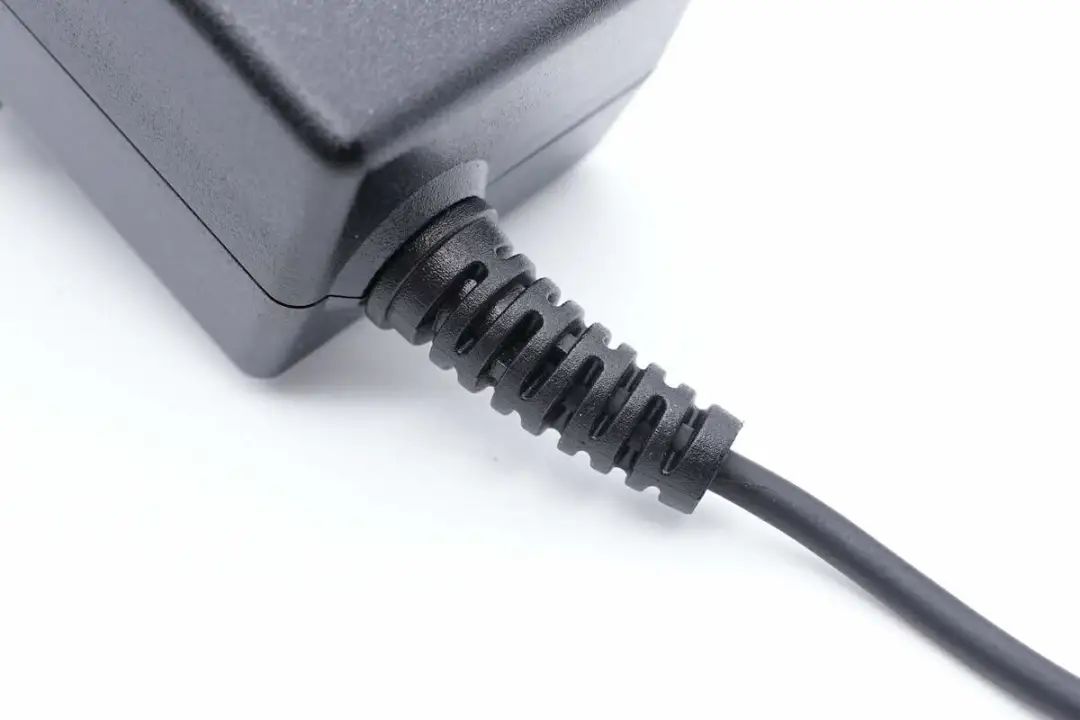

输出线缆做了抗弯折

；ど杓。

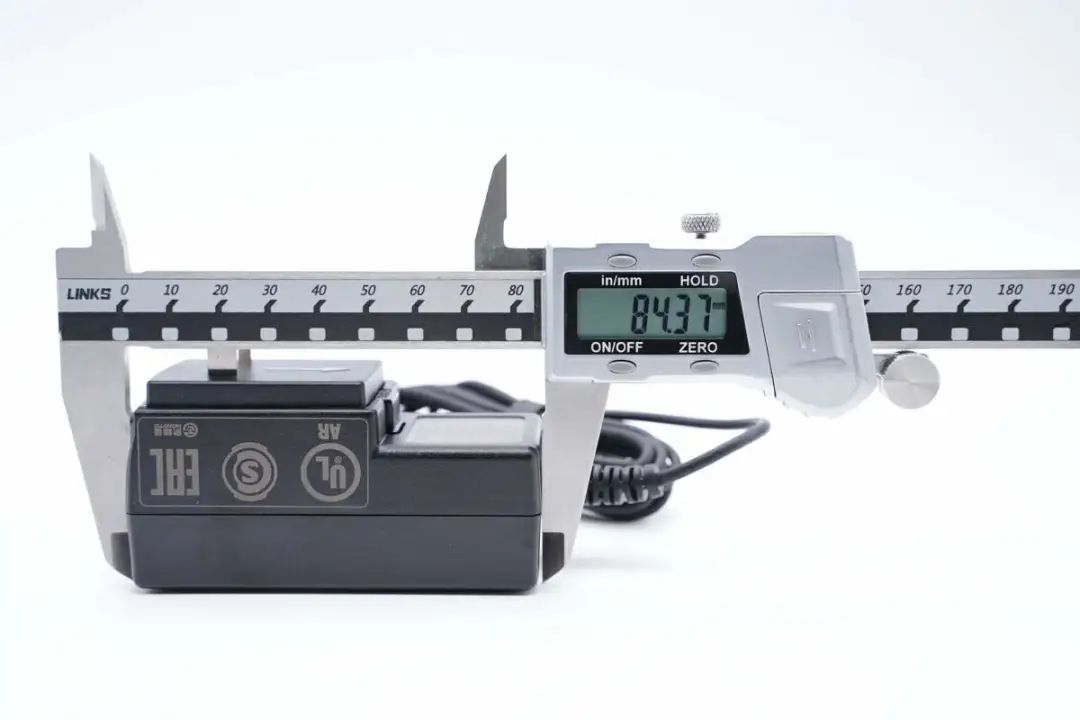

测得适配器机身长度为84.37mm。

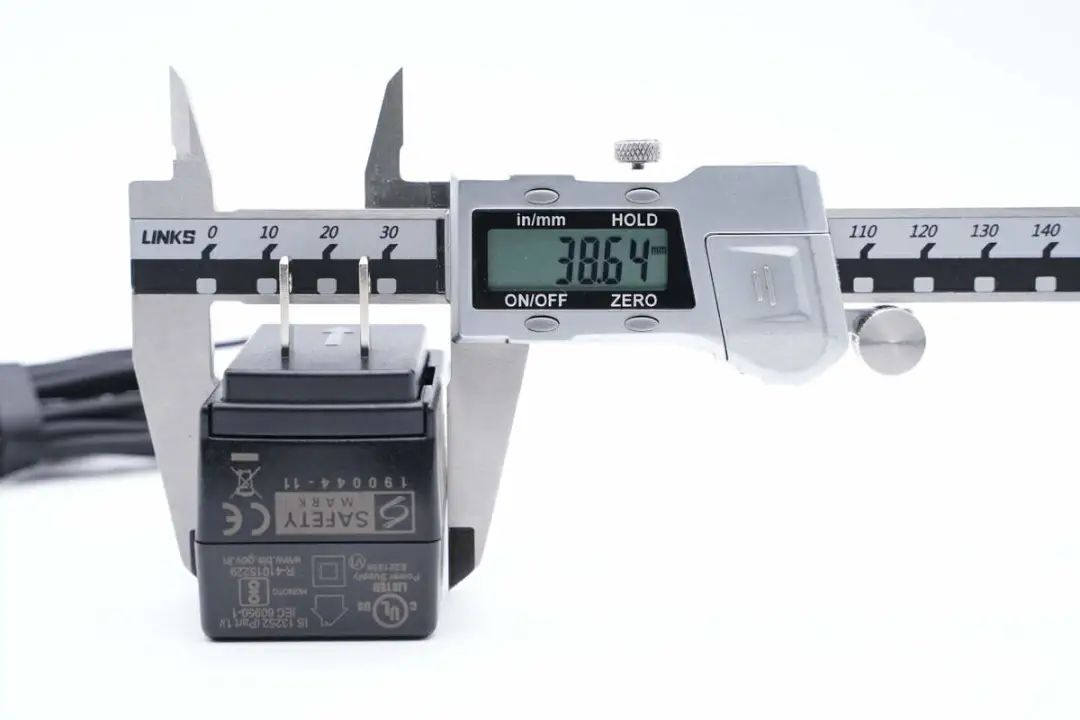

宽度为38.64mm。

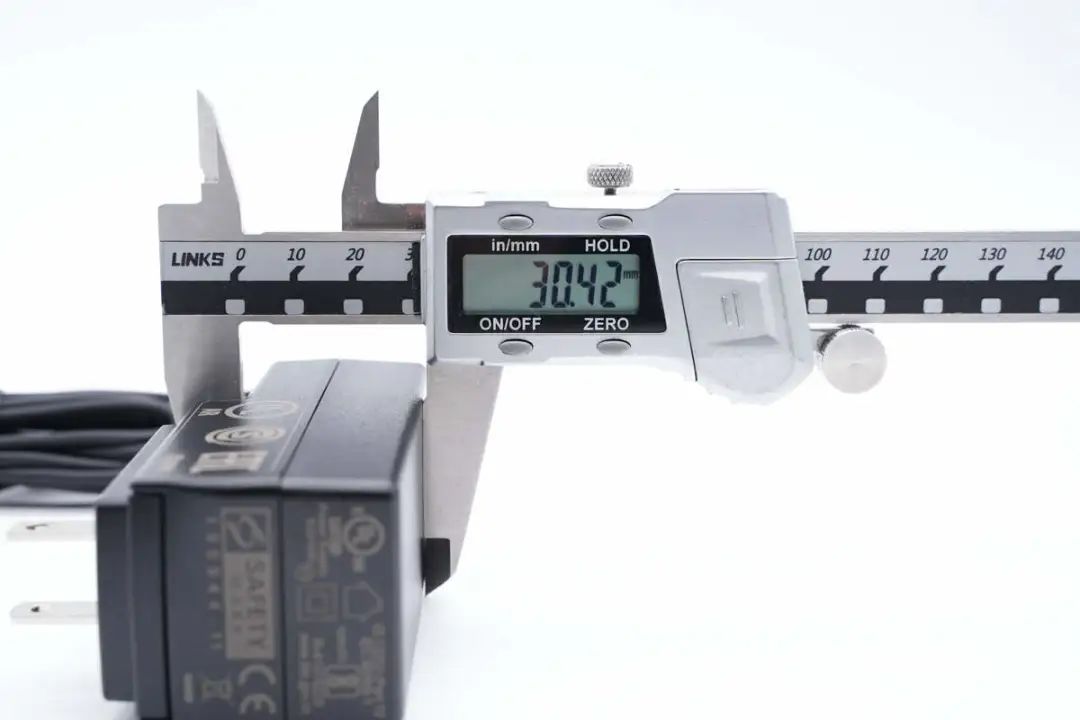

非插脚部分厚度为30.42mm。

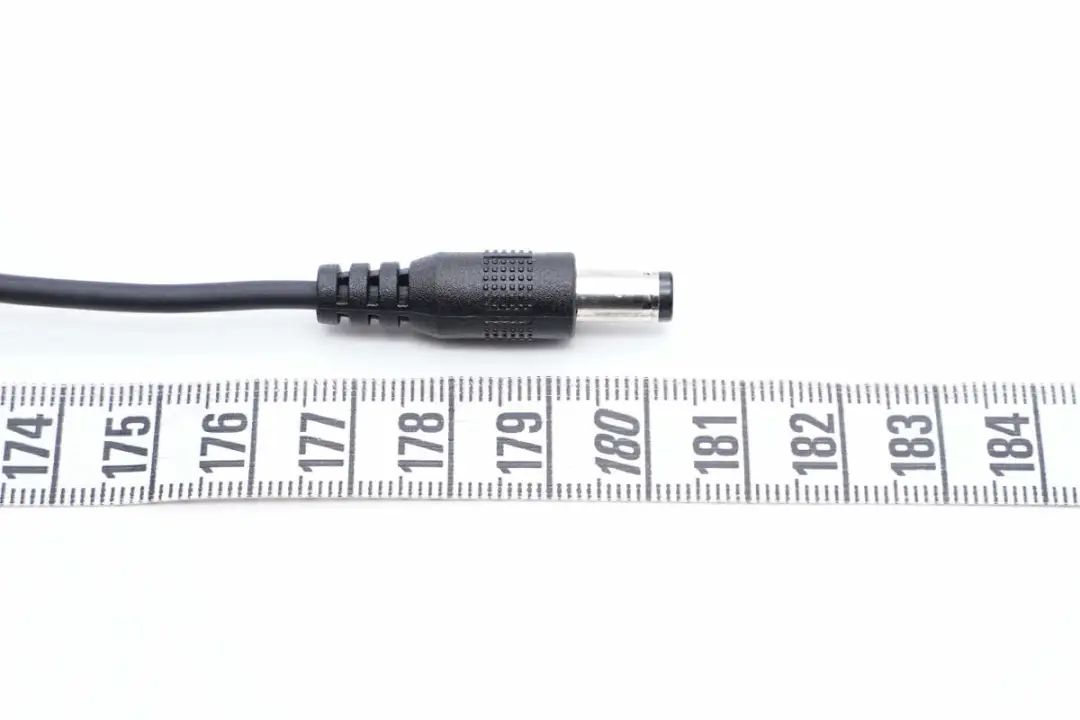

DC输出线长度约1.8米。

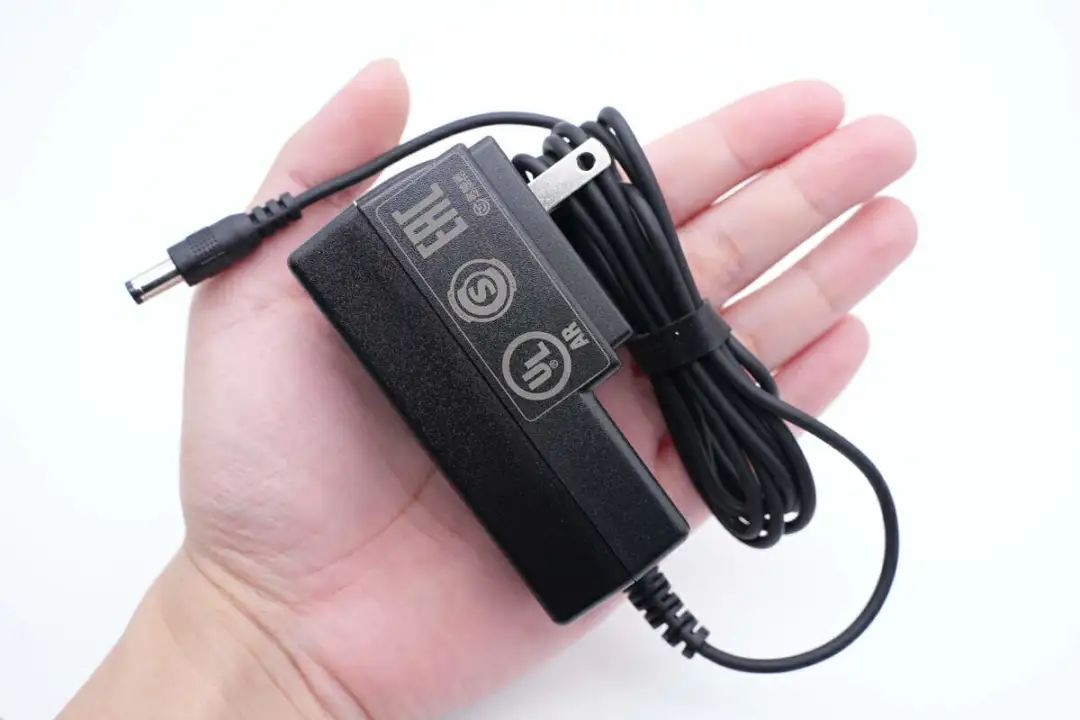

适配器拿在手上的巨细直观感受。

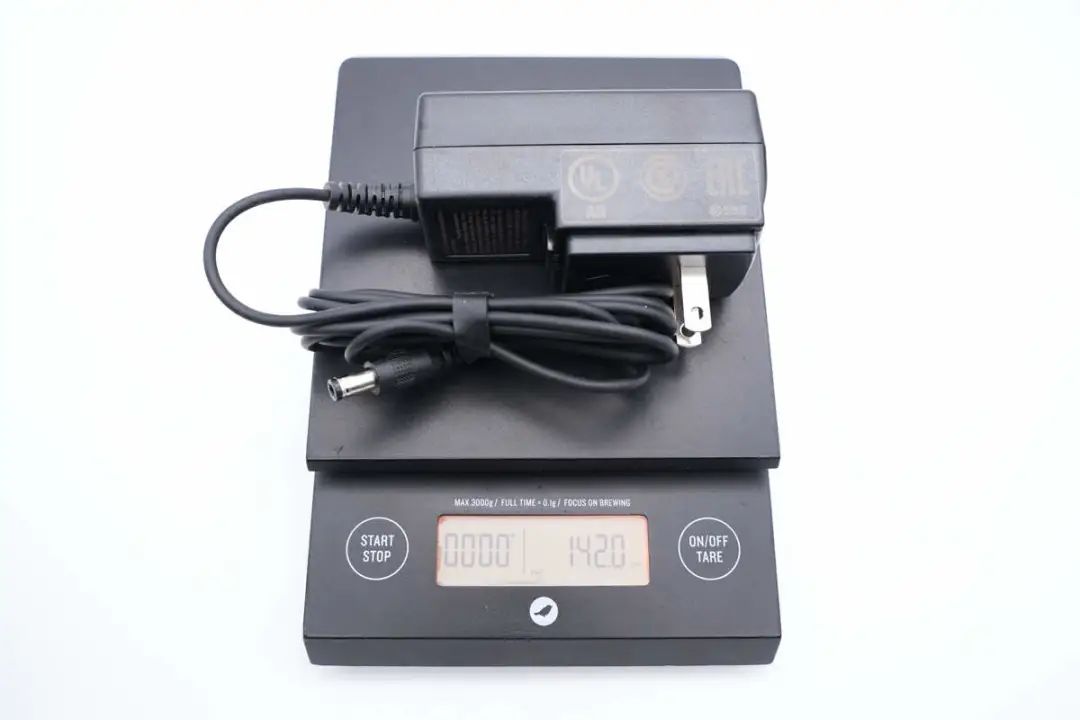

另外测得适配重视量约142g。



欧陆通12V适配器拆解



对这款适配器有了基真相识后，下面充电头网就对其举行详细拆解，一起来看看产品的用料做工怎样。





沿电源上下盖接缝拆开电源，输入线和输出线打胶牢靠，同时将PCB牢靠在外壳内部。

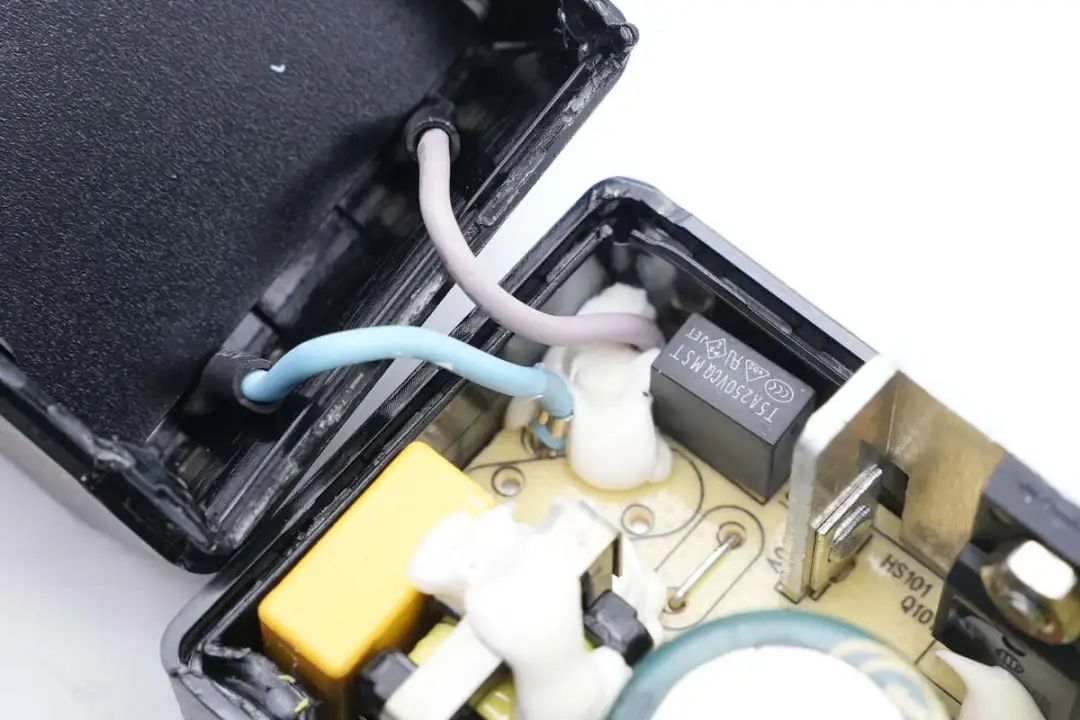

电源交流输入导线冷压端子焊接，焊点涂胶加固。

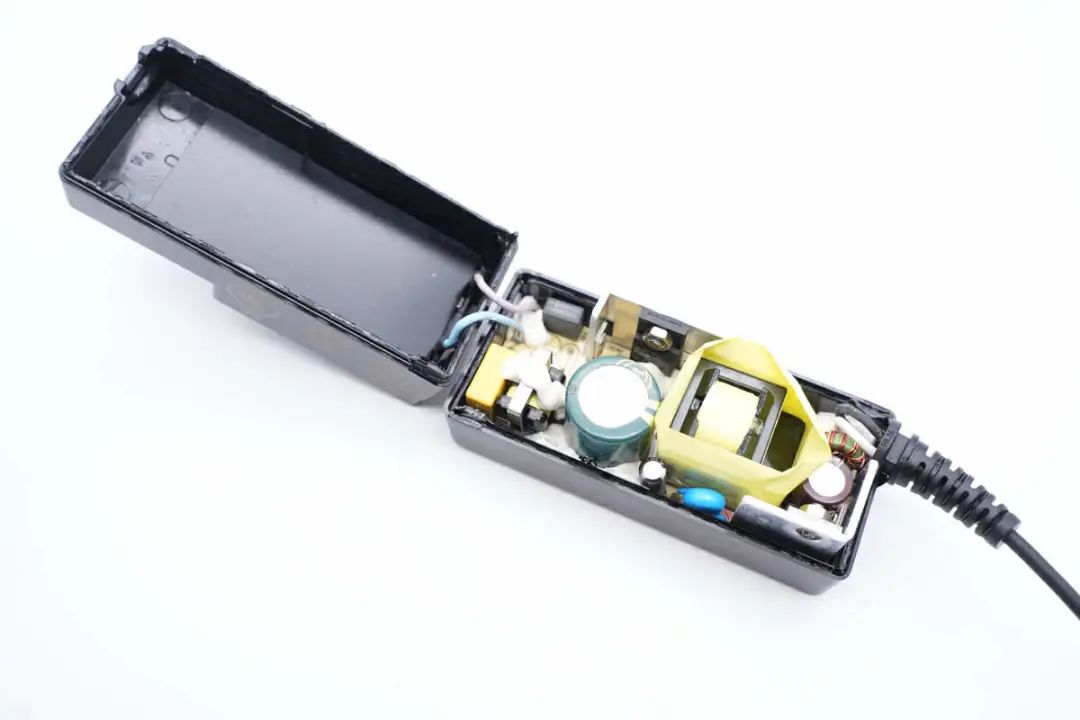

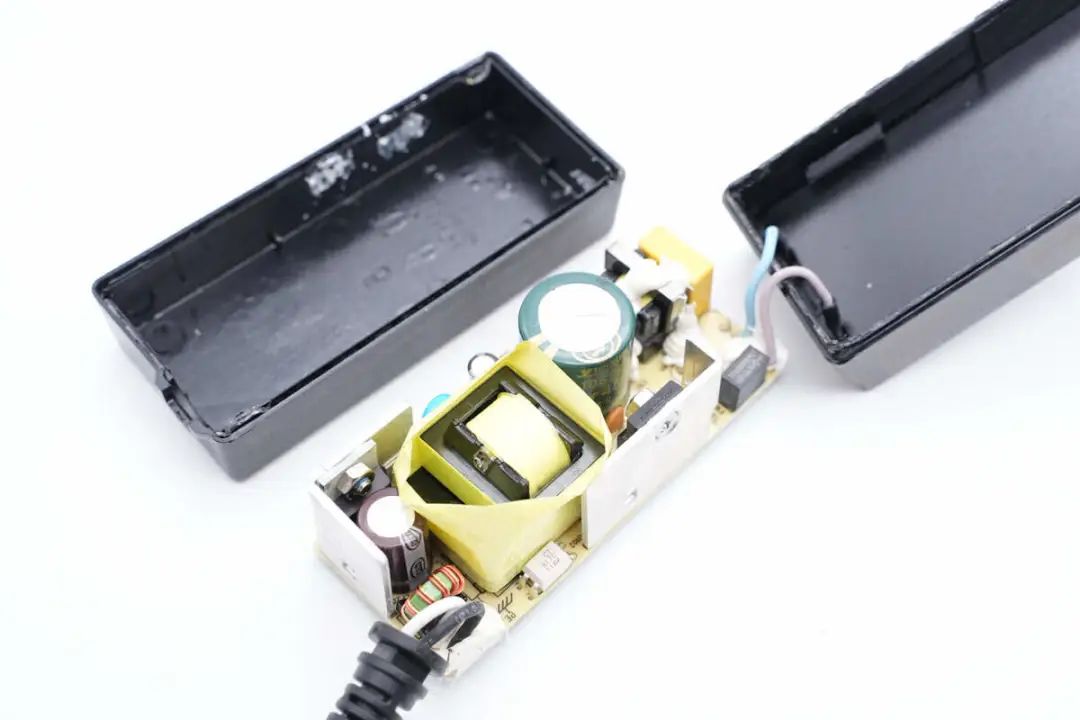

从外壳中取出PCBA
？，PCBA
？槌跫逗痛渭毒慰可⑷绕，PCB与外壳打胶牢靠。





使用游标卡尺测得PCBA

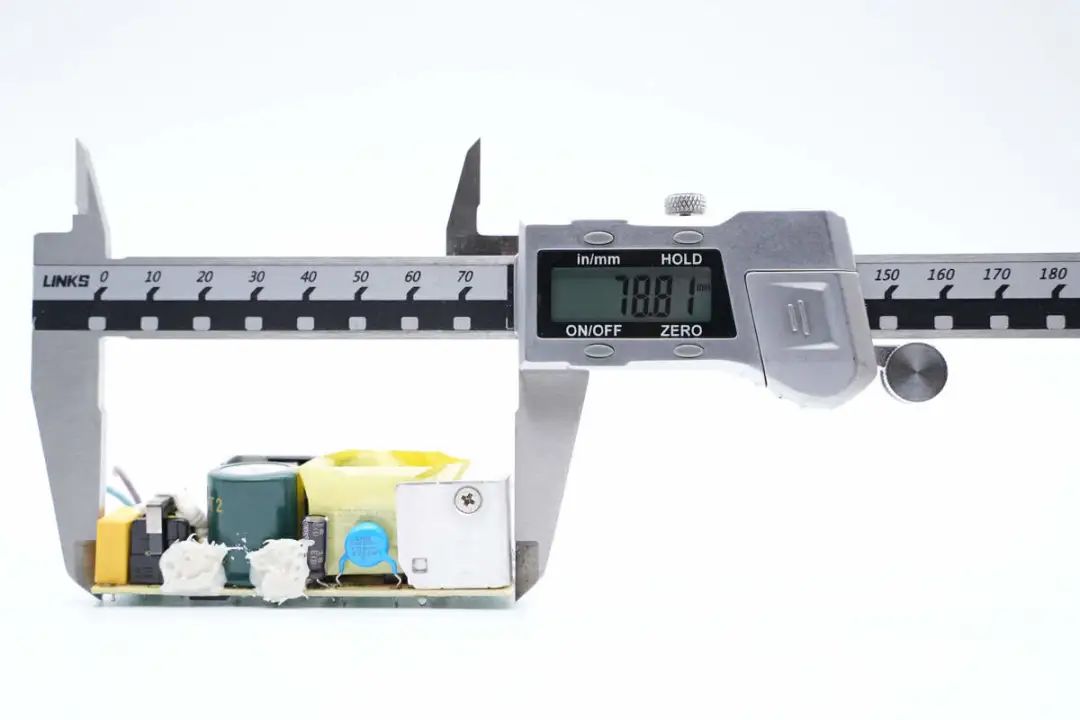

？槌ざ仍嘉78.81mm。





PCBA

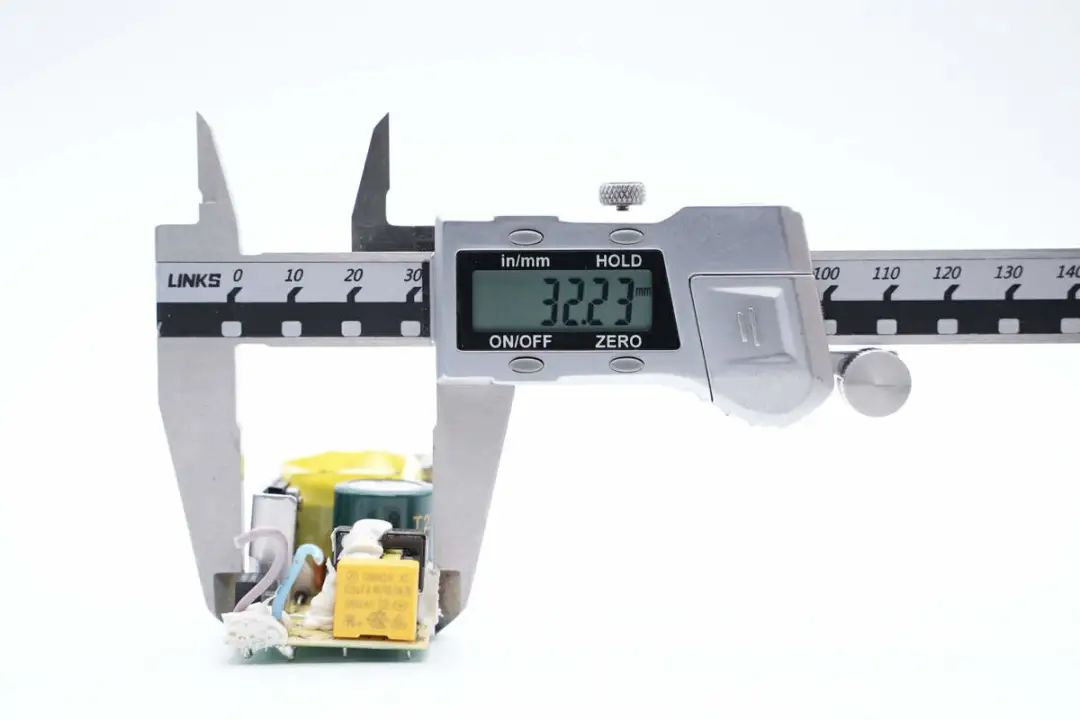

？榭矶仍嘉32.23mm。





PCBA

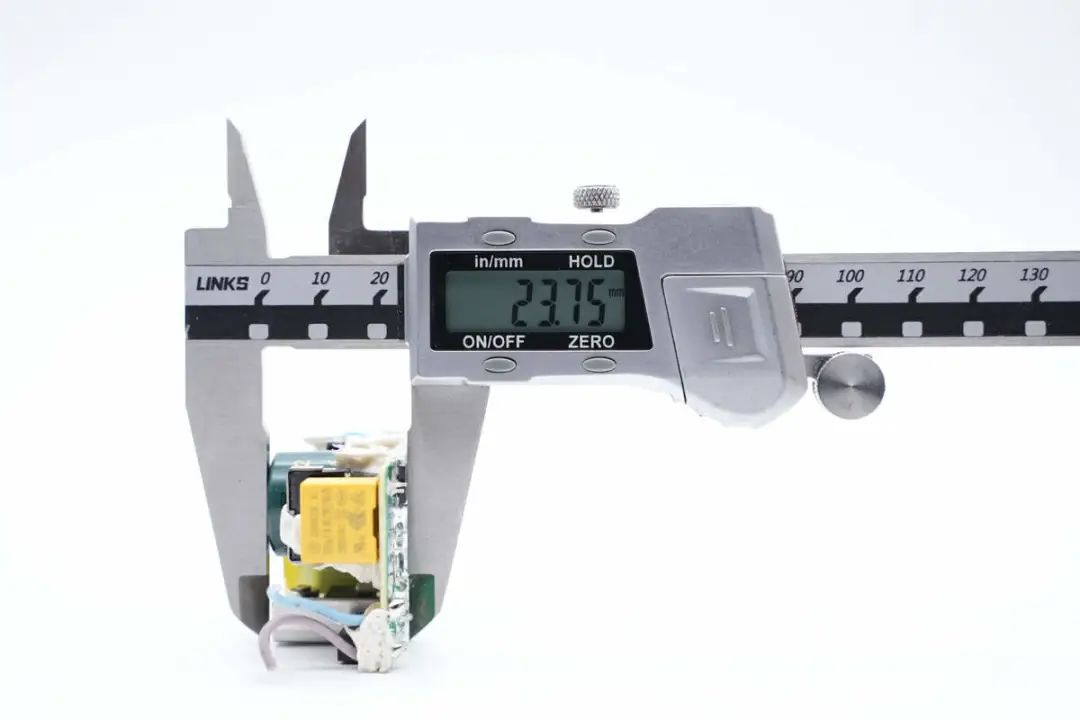

？楹穸仍嘉23.75mm。





PCBA

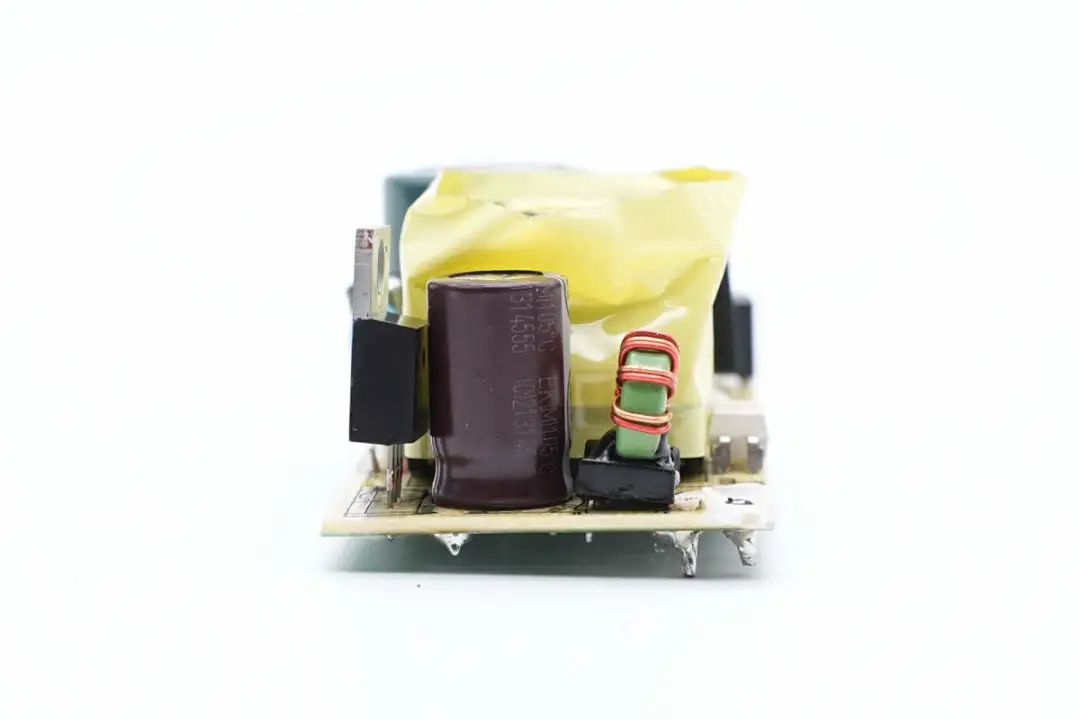

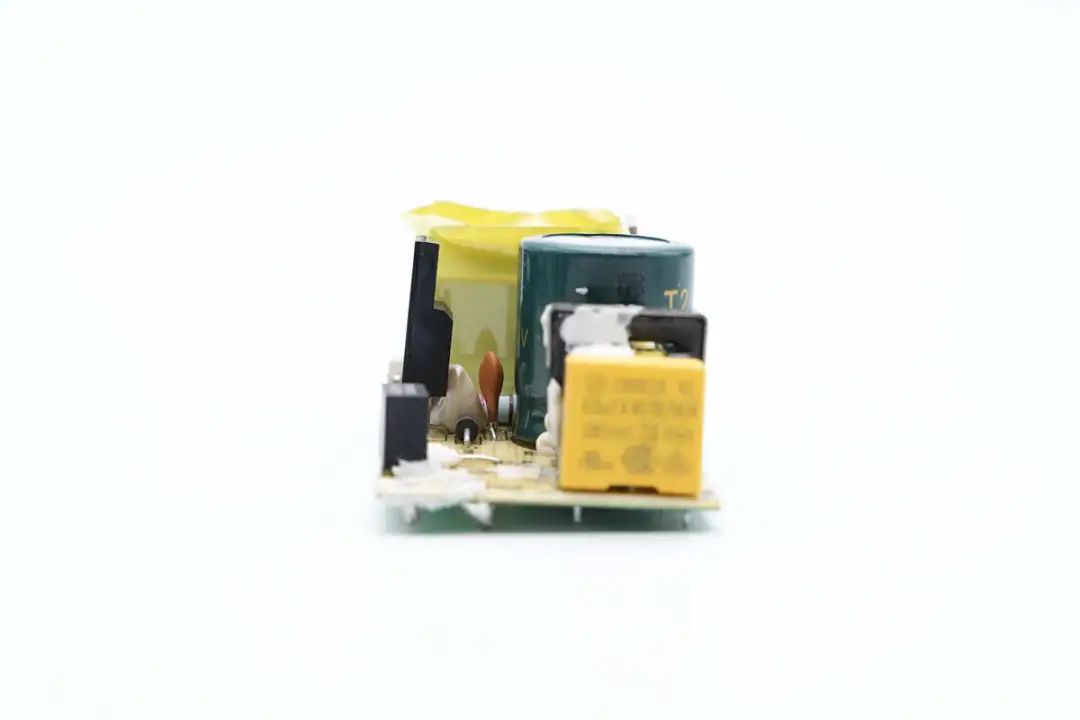

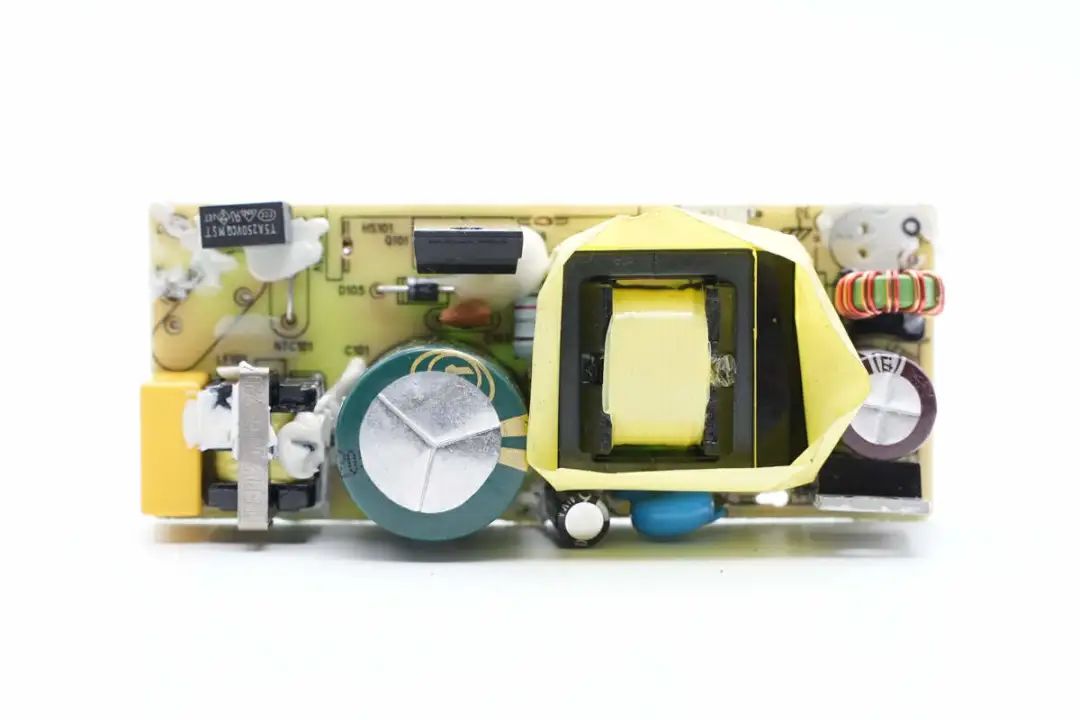

？檎嬉焕，左侧为输入端，焊接包管丝，共模电感和安规X2电容，右侧焊接高压滤波电容和初级开关管。右侧变压器磁芯纠葛胶带绝缘，变压器上方焊接光耦，右侧为肖特基整流管，输出滤波电容和滤波电感。

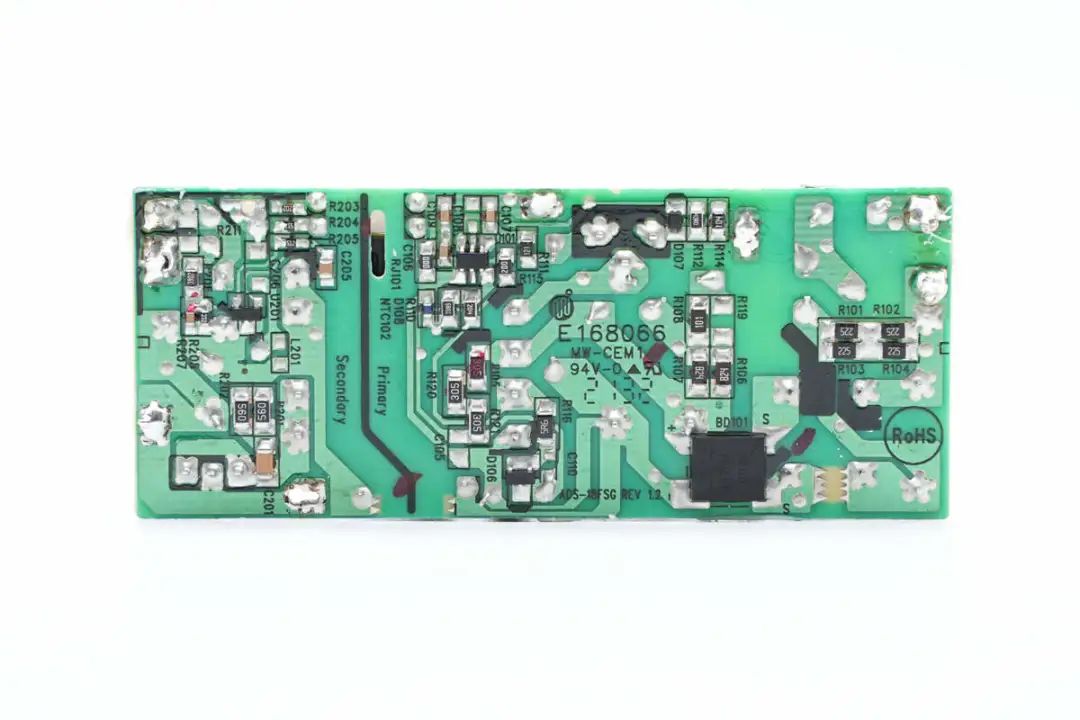

背面焊接整流桥，初级电源芯片，黑线区分初级和次级区域。适配器为反激拓扑，牢靠电压输出，下面我们就从输入端最先相识适配器中各个器件的信息。





输入端焊接包管丝，安规X2电容，共模电感，初级开关管和高压滤波电容。

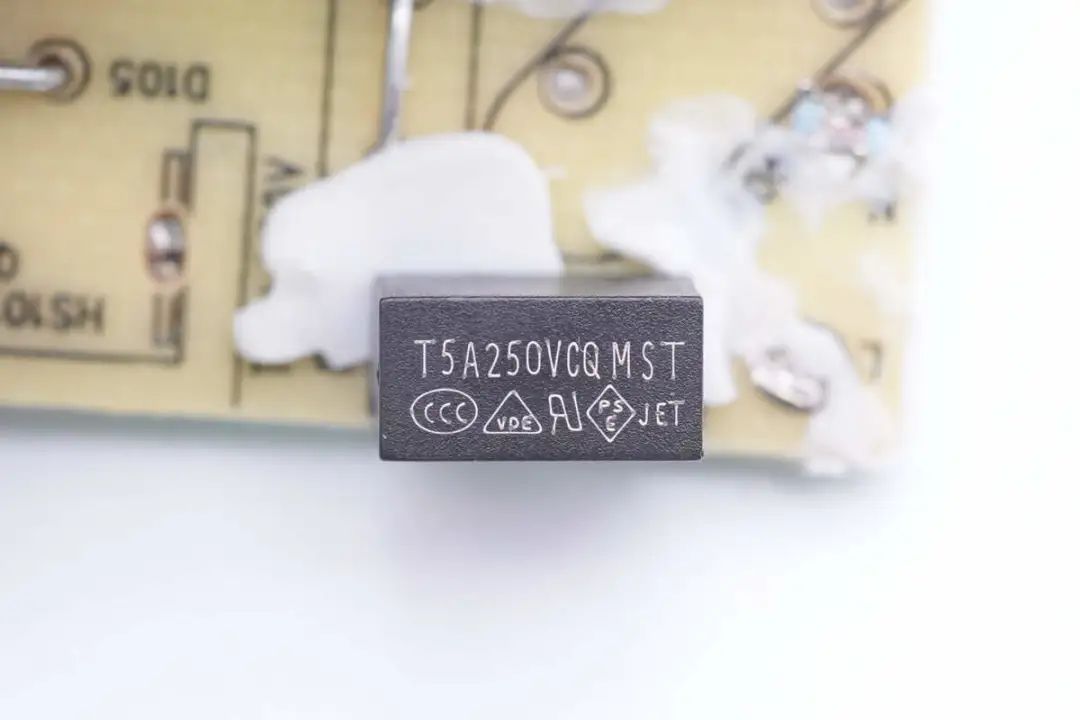

输入端包管丝来自CONQUER好事，MST系列超小型延时包管丝，规格为5A 250V。

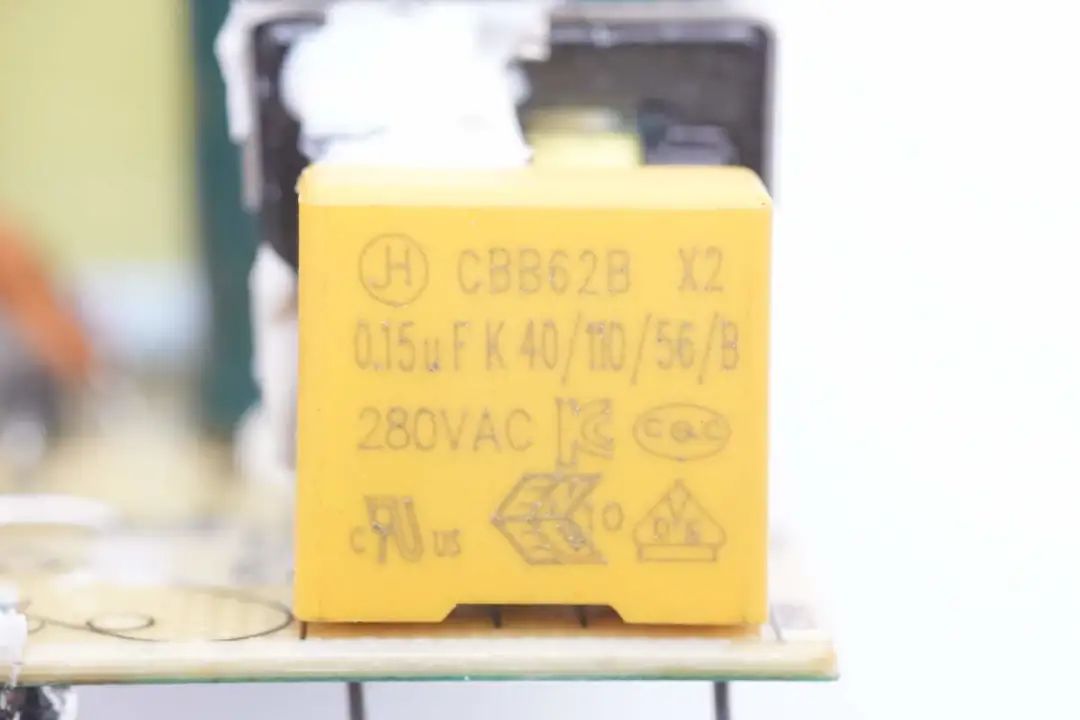

安规X2电容规格为0.15μF。

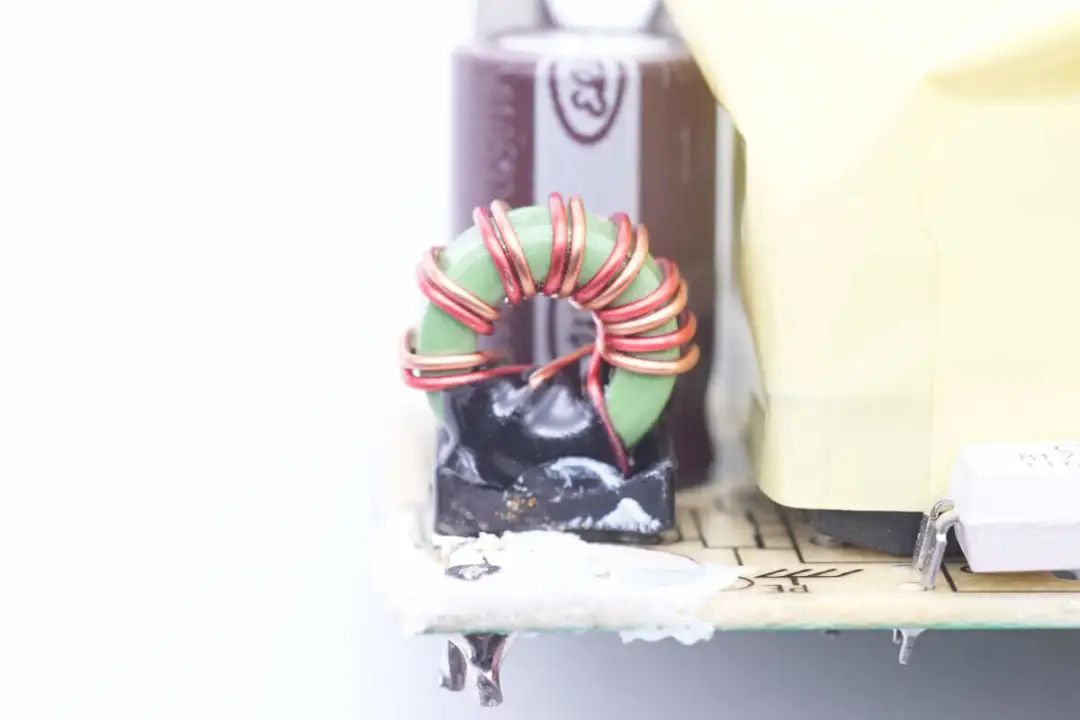

共模电感接纳绝缘骨架绕制。

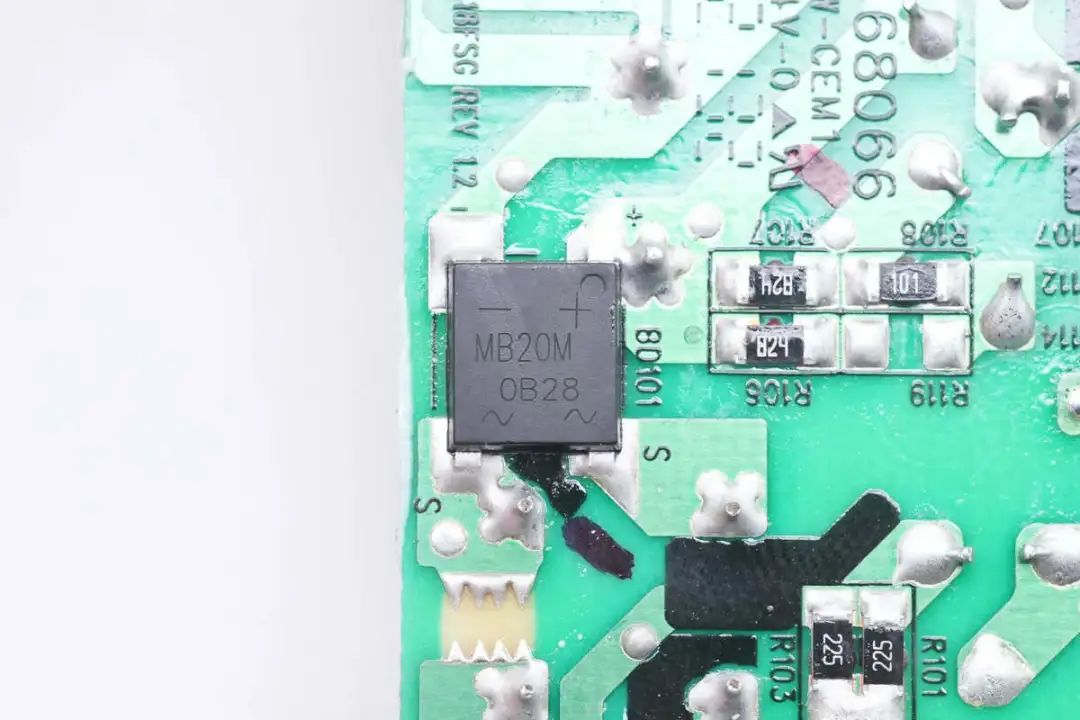

输入端整流桥丝印MB20M，规格为2A 1000V。

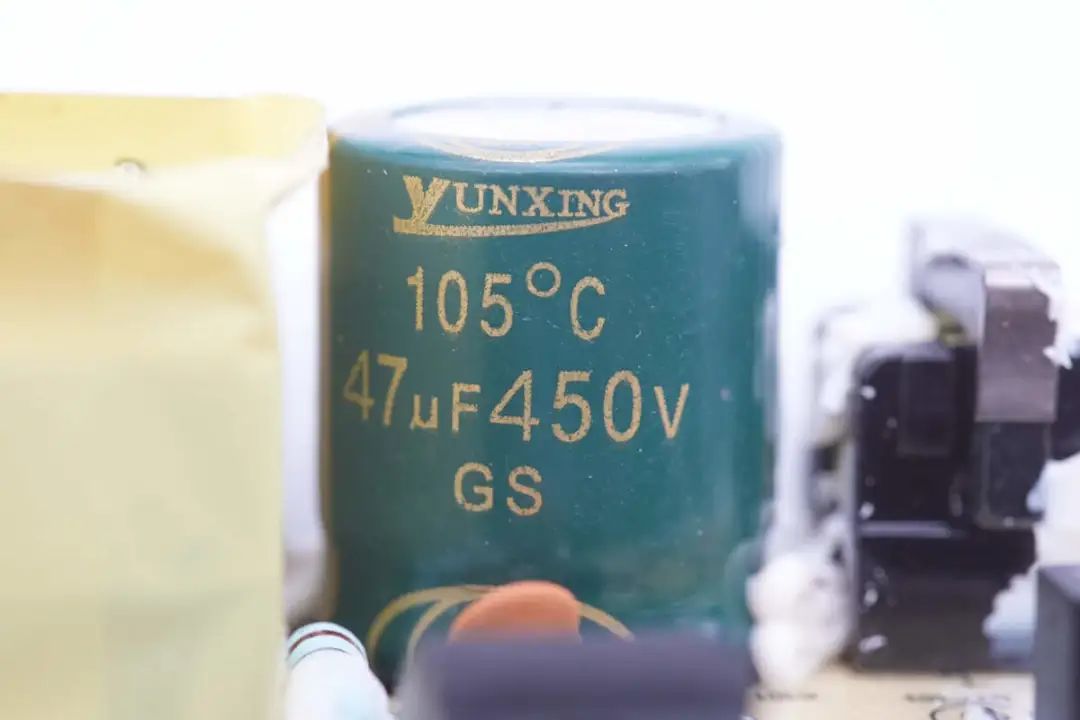

高压滤波电容来自J9集团，规格为47μF450V，105℃耐热。





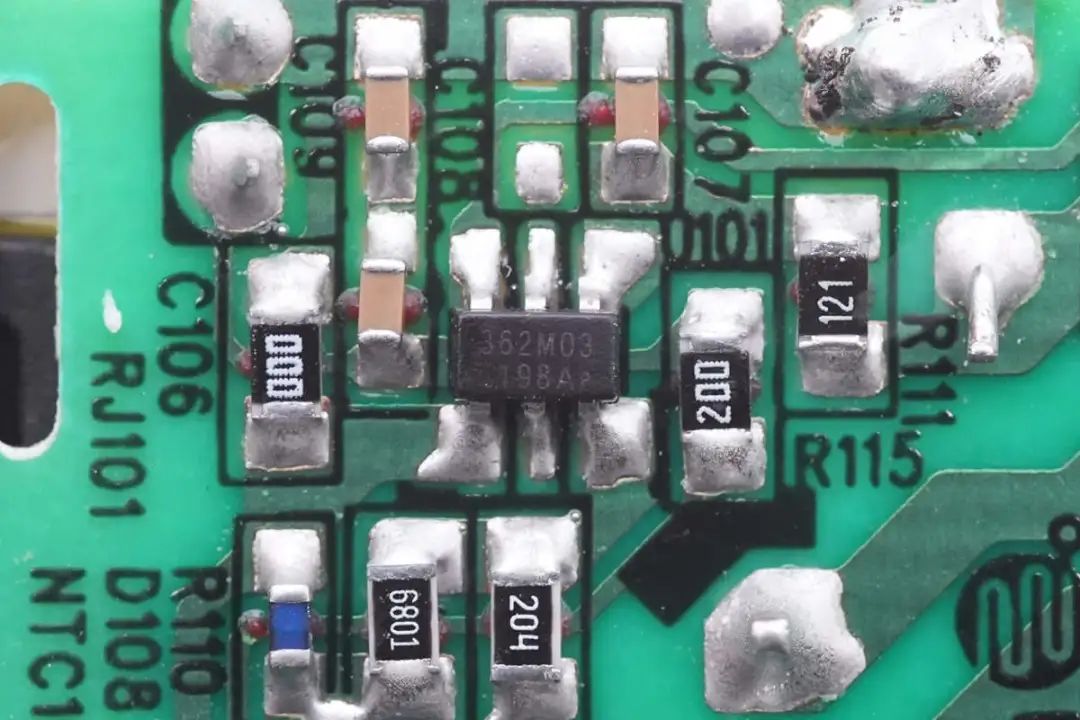

初级主控芯片来自昂宝，型号为OB2362，是一颗自顺应高性能反激控制器，支持CCM和QR事情模式，为高能效和低待机功耗所优化。

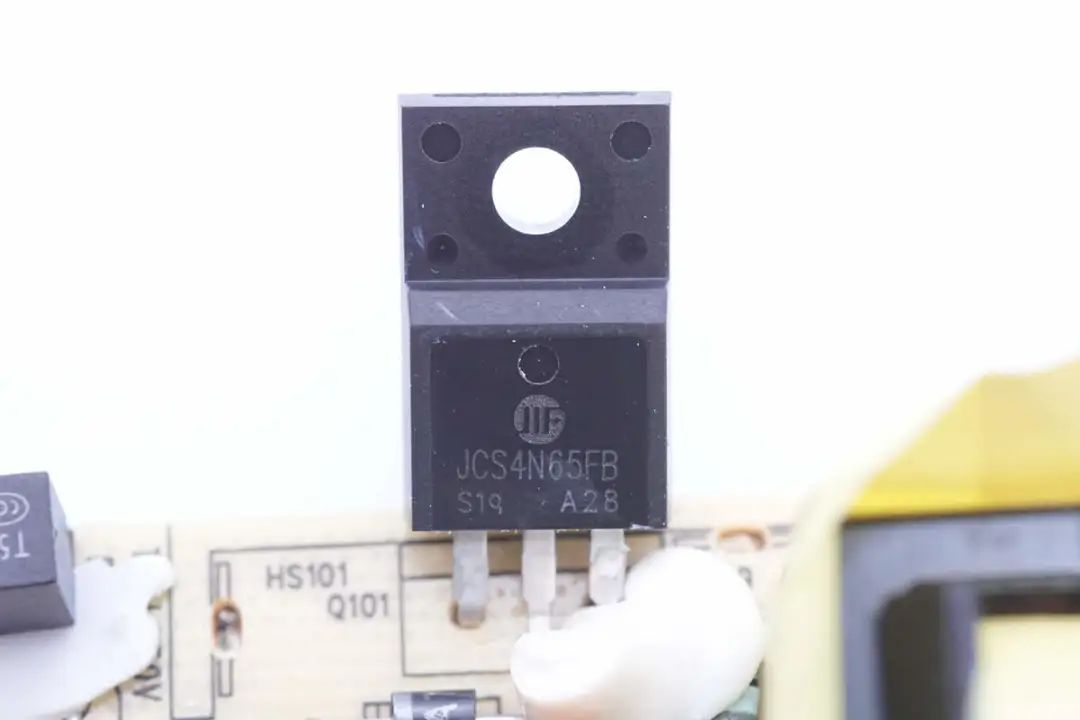

初级开关管来自吉林华微，型号JCS4N65FB，耐压650V，导阻2.4Ω，接纳TO220F封装。

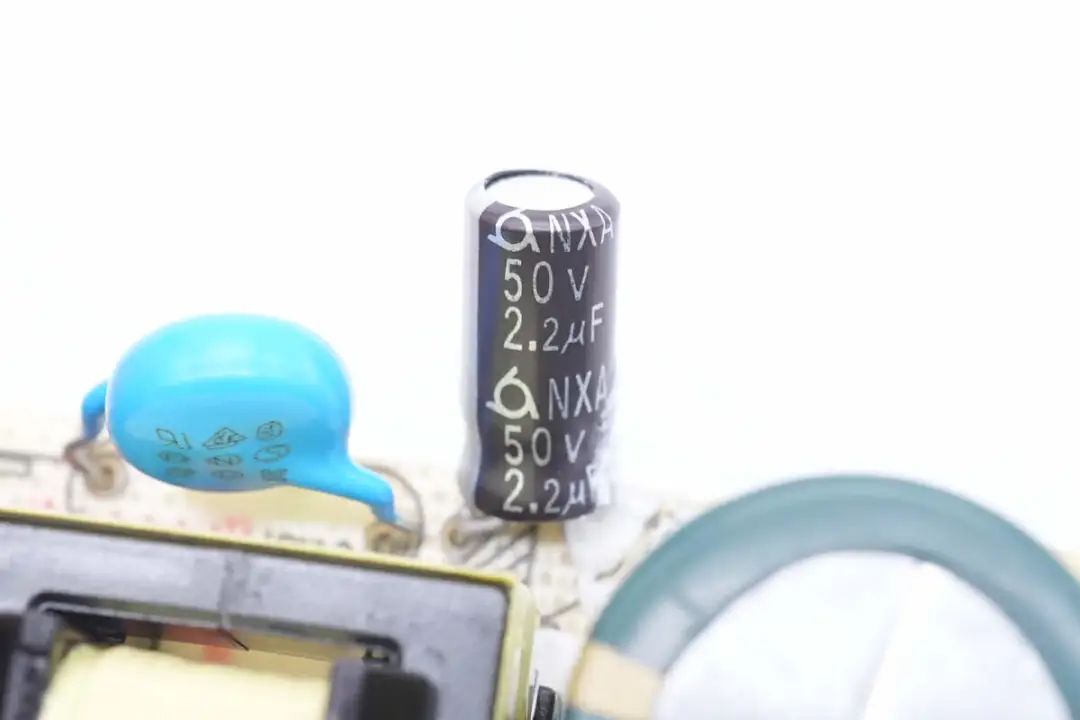

为主控芯片供电的滤波电容规格为50V 2.2μF。

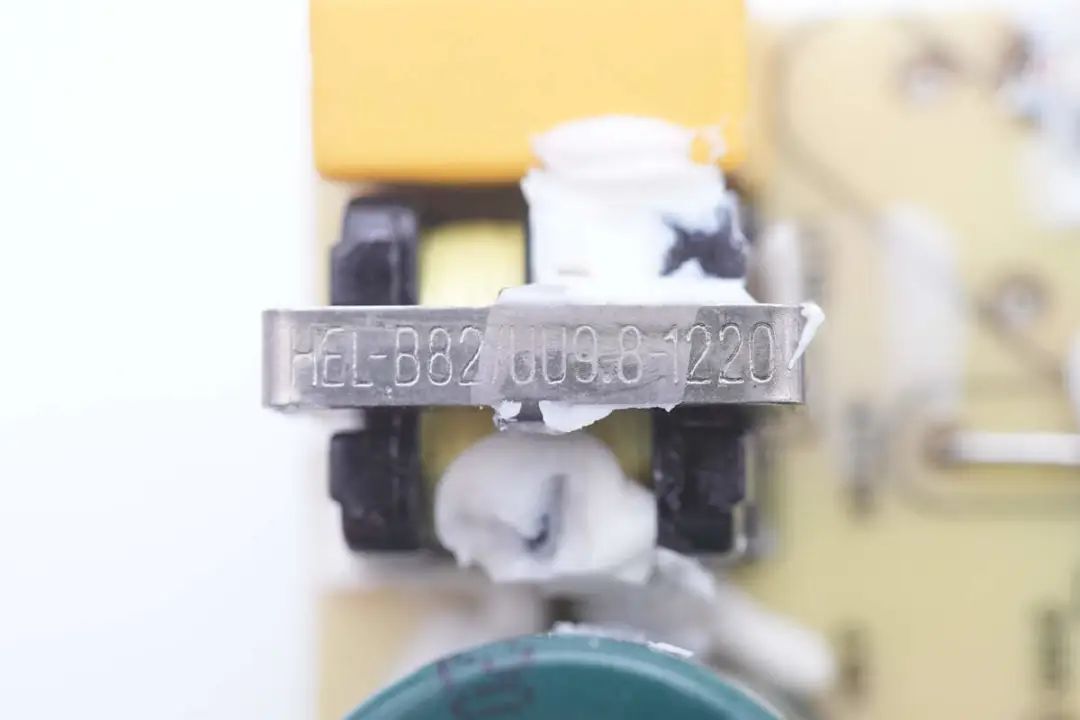

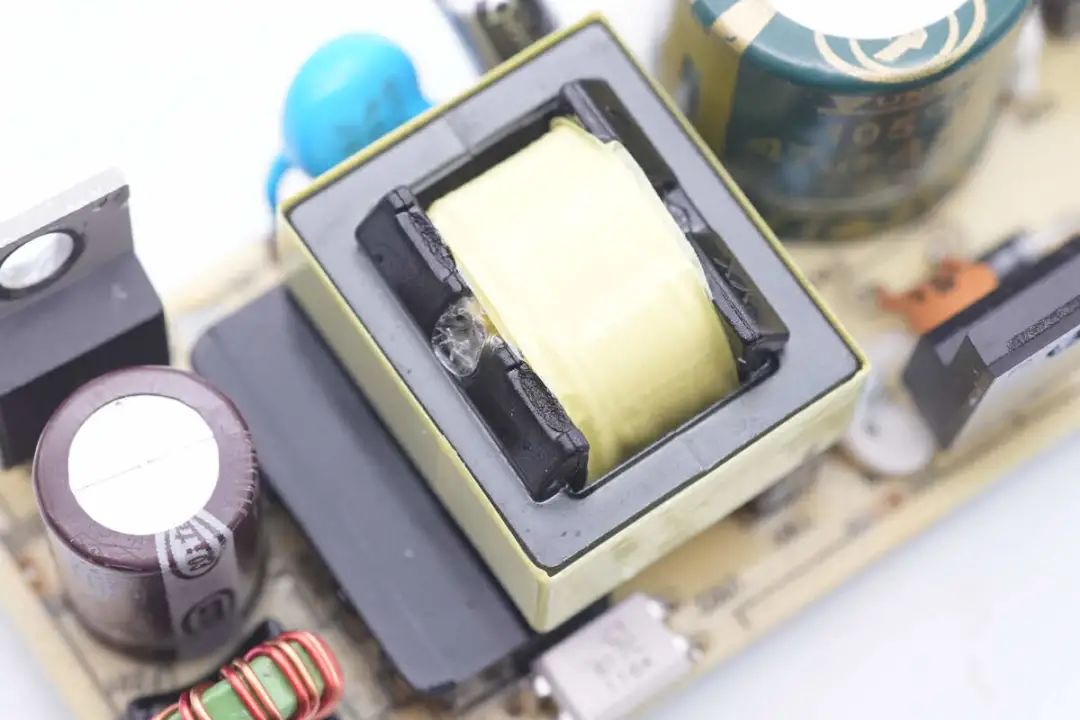

变压器特写，磁芯纠葛胶带绝缘。

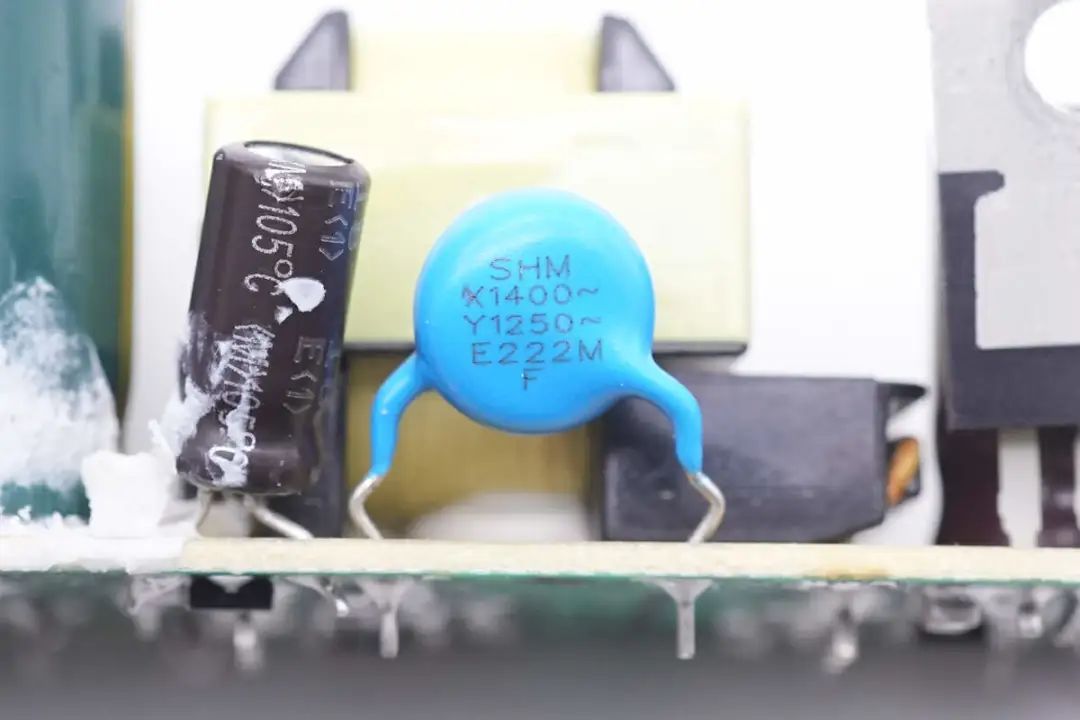

蓝色Y电容来自宏明电子。

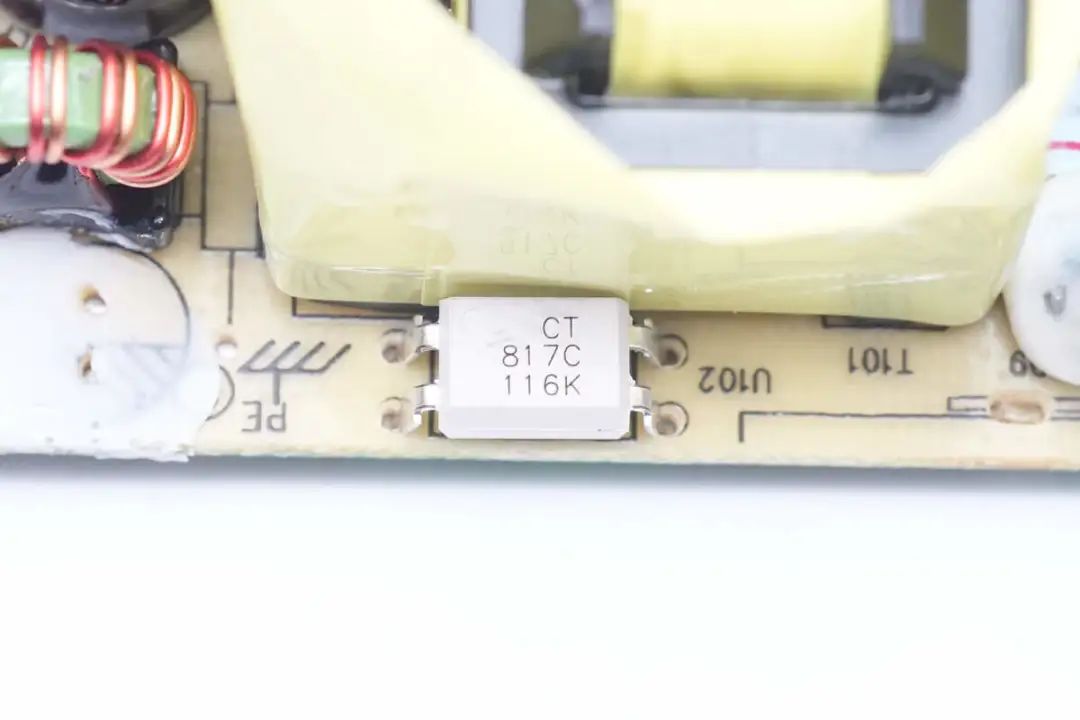

CT817C光耦用于输出电压反响。





输出端焊接整流管，滤波电容和滤波电感。

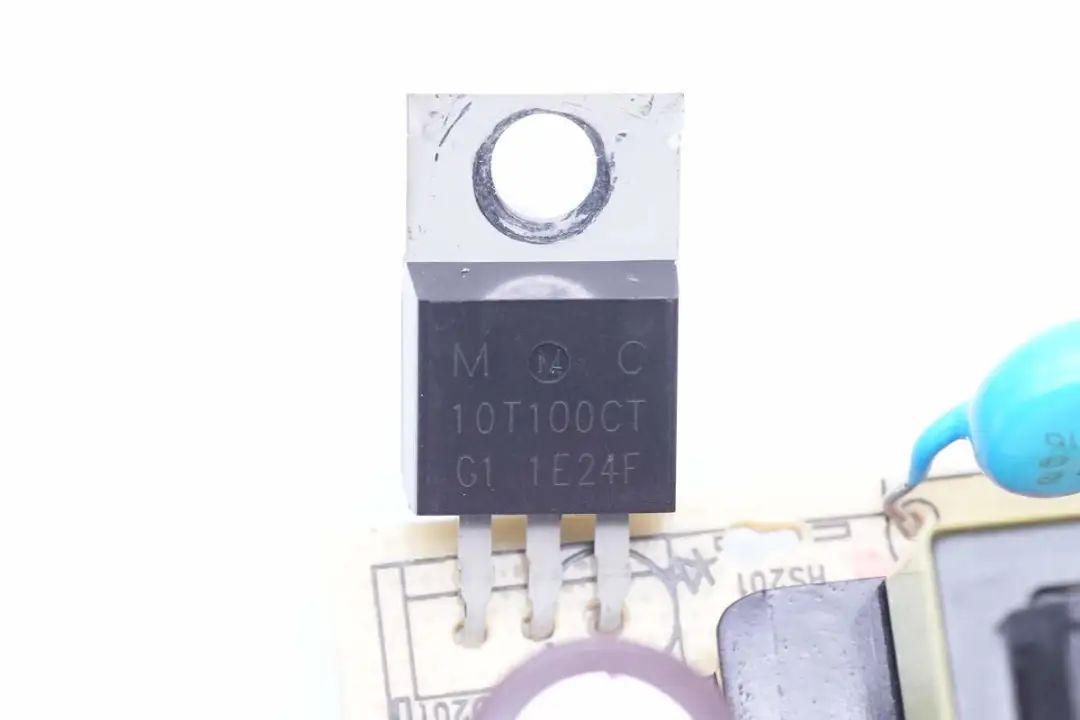

由于对效率要求不高，接纳了肖特基二极管整流，丝印10T100CT，规格为100V 10A，接纳TO220封装。

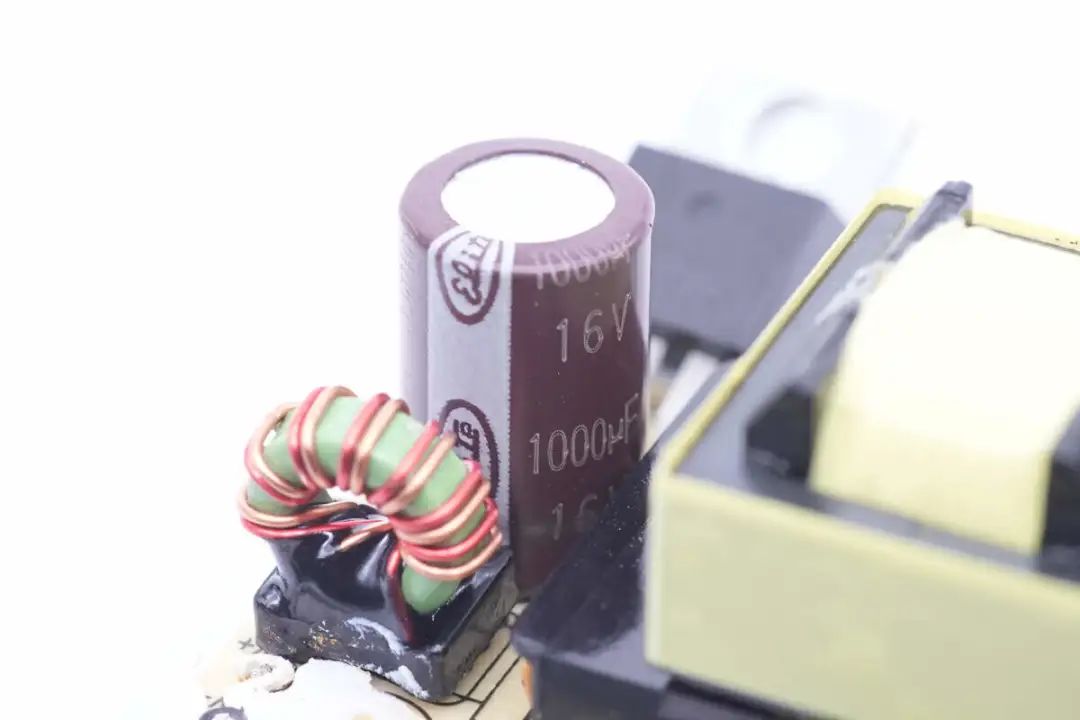

输出滤波电容规格为1000μF 16V。





滤波电感底部焊接绝缘支架。

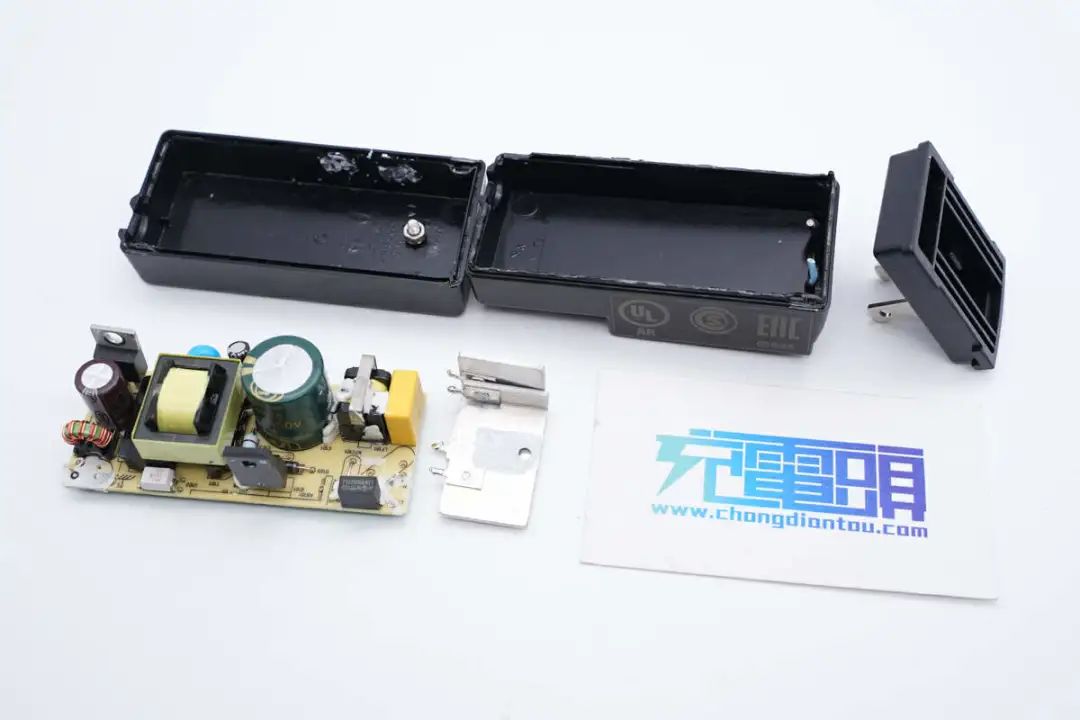

所有拆解一览，来张全家福。
