为利便消耗者使用，越来越多的厂商，选择将插线板和快充充电器集成在一起，同时提供交流电源扩展和快充功效，无需特另外充电器，使用起来十分利便 。我们熟知的快充厂商倍思推出了一款40W输出功率的快充插线板，提供两个新国标五孔插孔和一个两孔插孔 。
别的还具备2C1A三个输出接口，支持20W+20W输出功率，可同时为两台苹果手机快充，同时插线板还集成了数字；さ缏，支持输入过压，欠压以及输出过流；，提升用电清静 。下面充电头网就对倍思这款氮化镓快充插线板举行拆解，看看内部设计怎样 。
倍思40W氮化镓桌面插座开箱

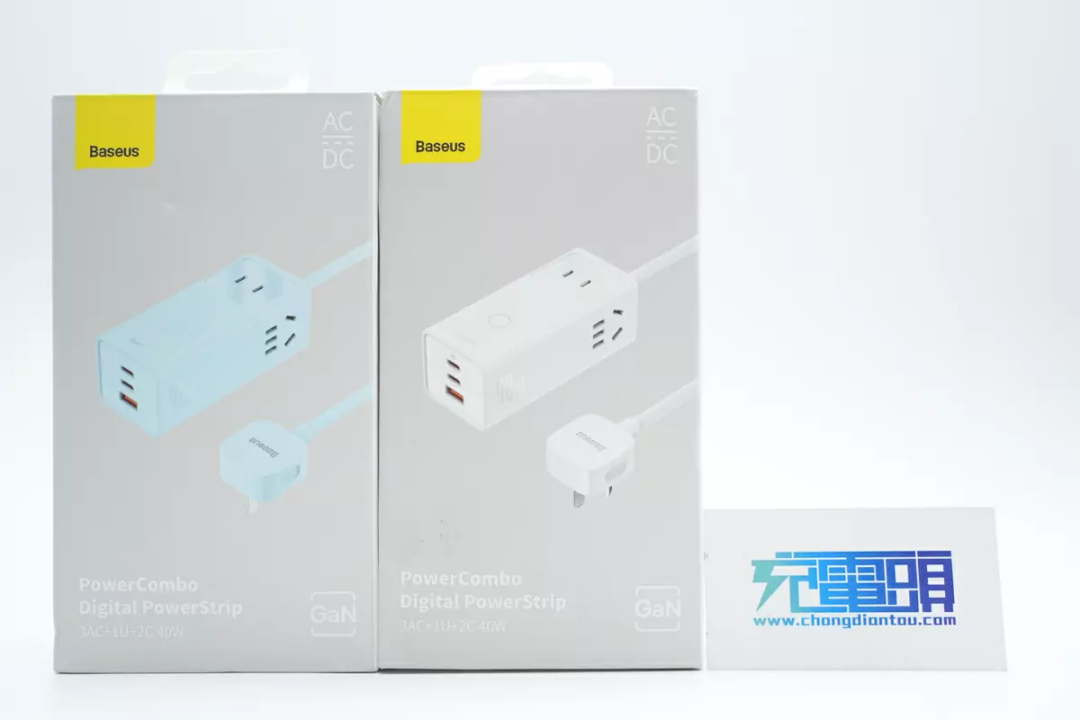

包装盒正面印有Baseus品牌、产品外观图、名称，以及AC-DC和GaN两大卖点标识，产品除经典是非配色外，尚有蓝色款可供选择 。
背面印有产品使用场景图，可同时为电视机、空气净化器、手机以及平板等装备供电 。别的还印有产品详细参数、认证信息等 。

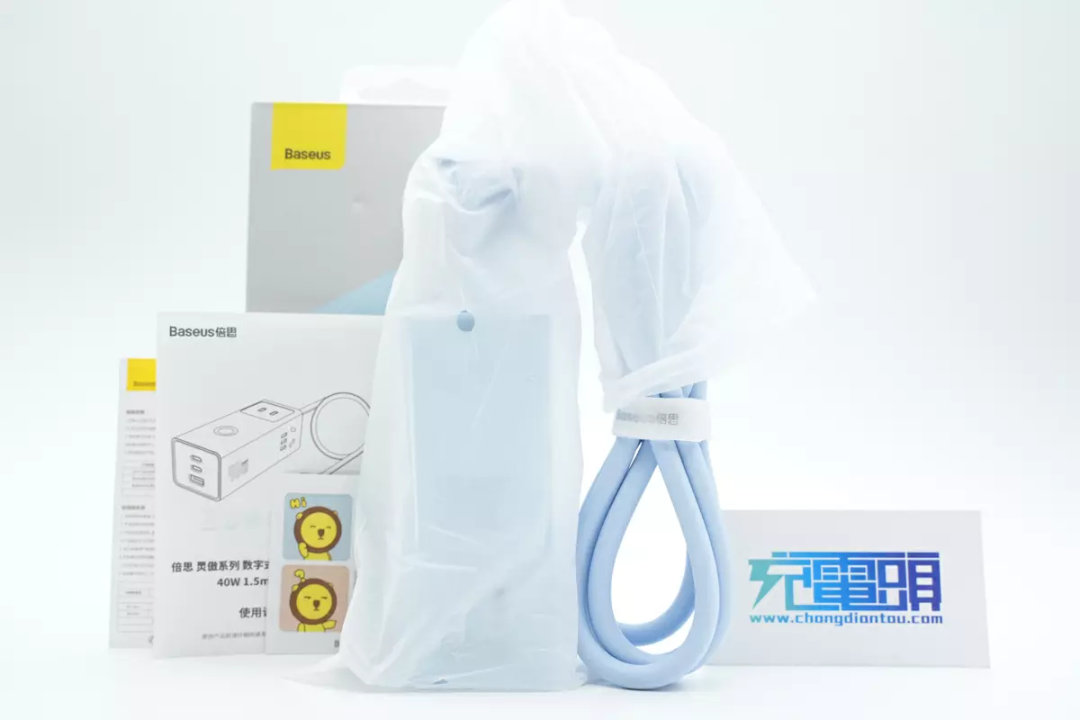

除插座本体外，包装内尚有卡通贴纸、使用说明书以及保修卡，产品外衣防尘塑料袋 。
本期拆解的是蓝色款，插座机身还包裹防刮塑料膜，细节考究 。

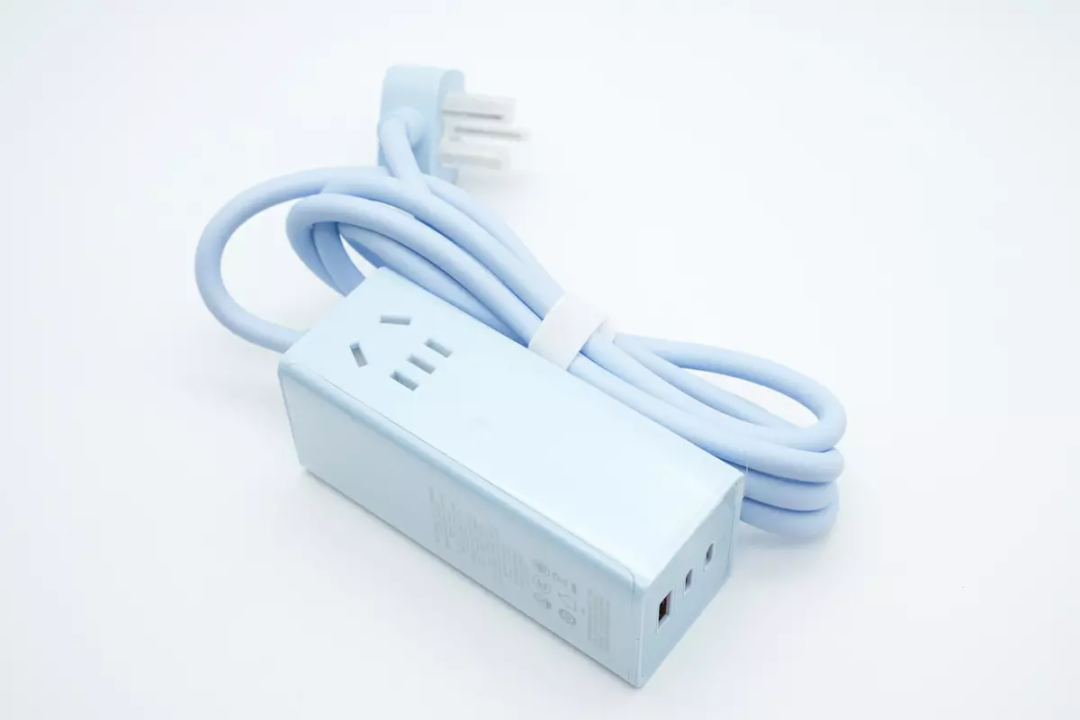

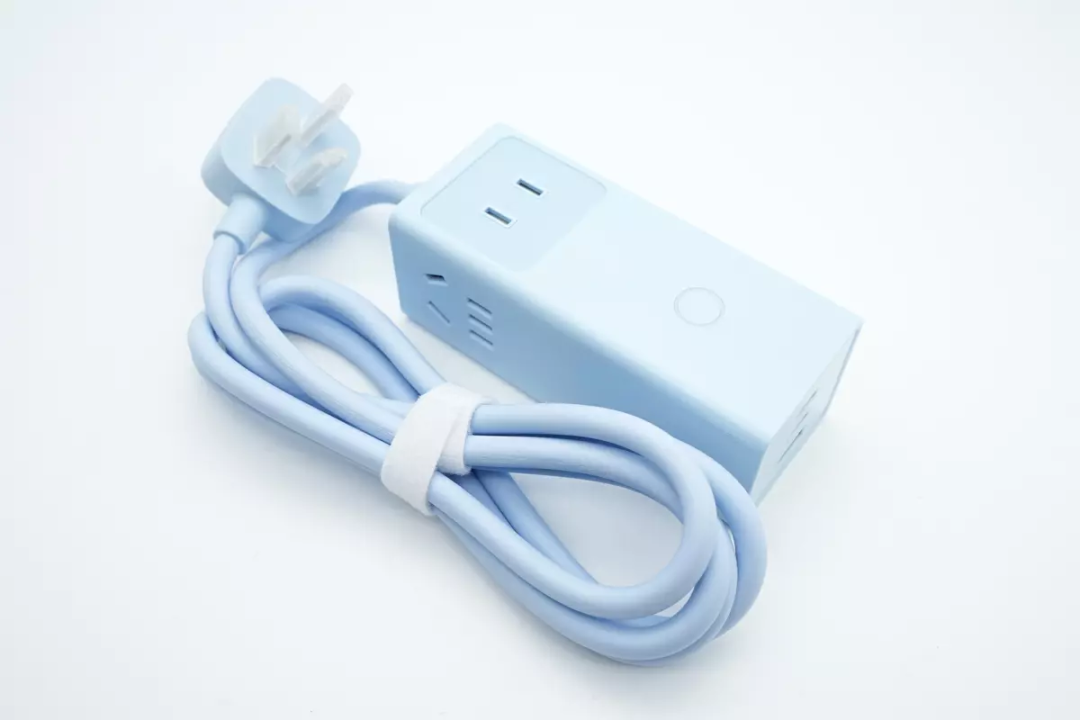

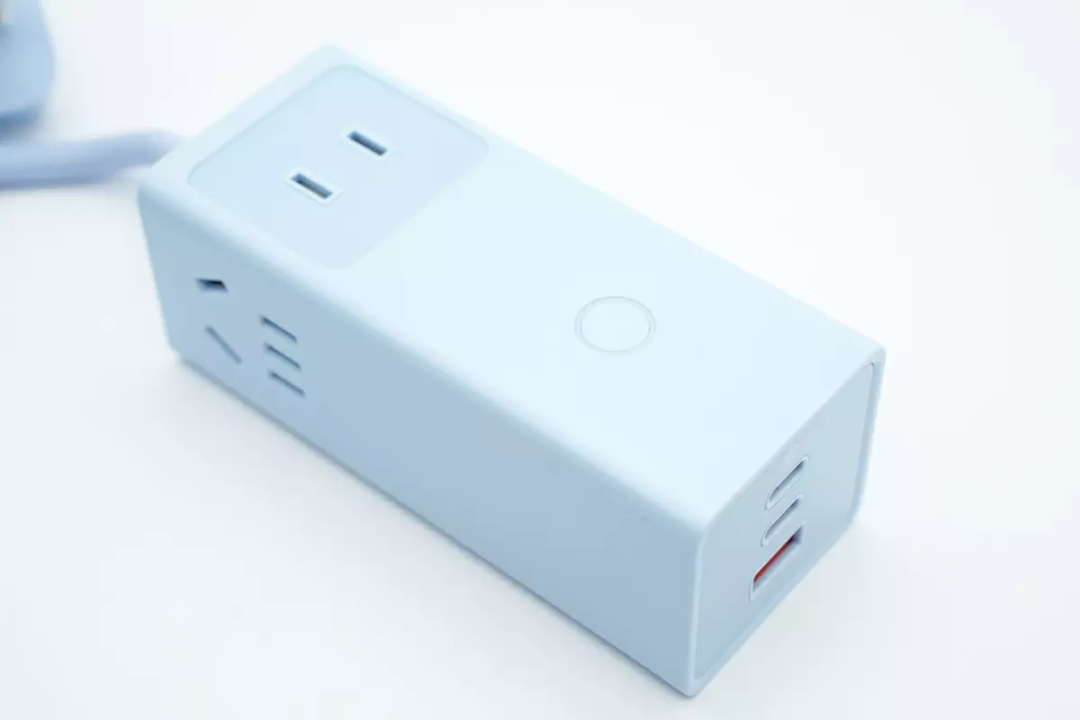

这款产品延续倍思氮化镓桌面插座系列样式设计，自带电源线，机身为长条方柱造型 。

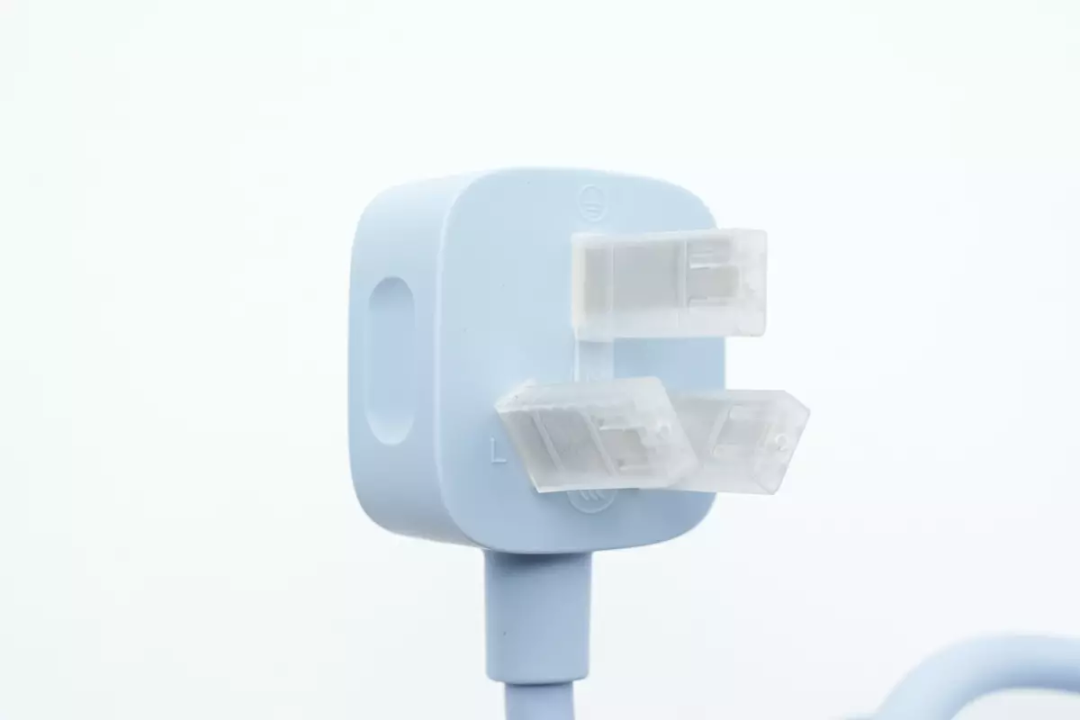

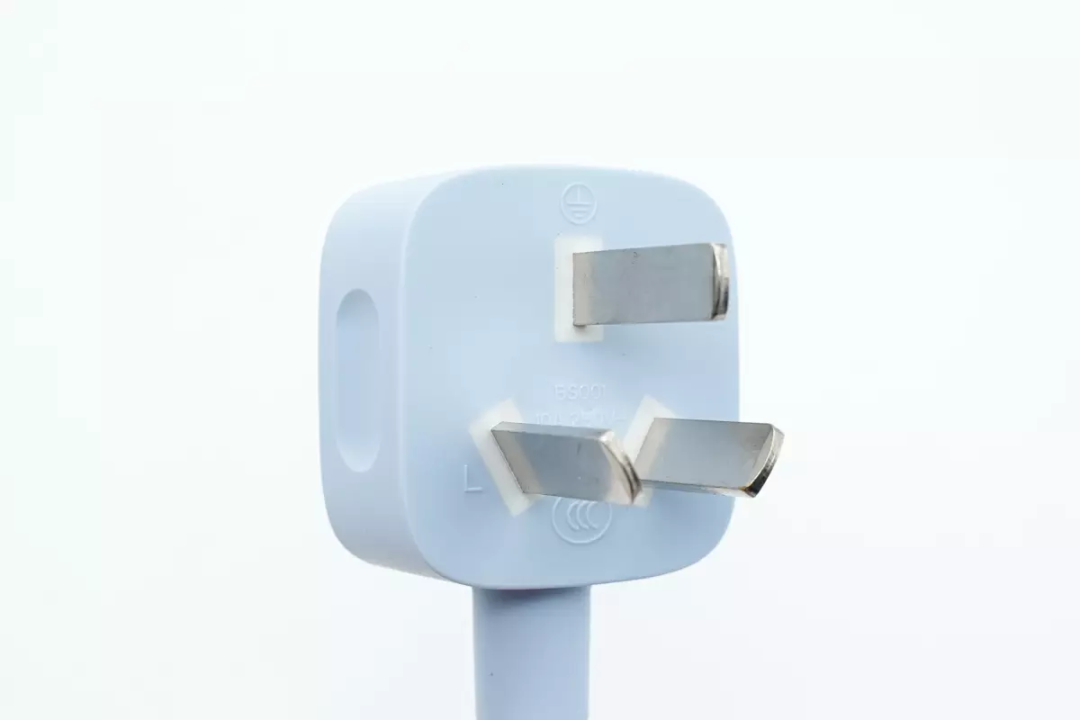

电源线接纳三脚插头，插脚套有塑料壳 。
插头内侧有10A 250V~规格，并且通过了CCC认证 。

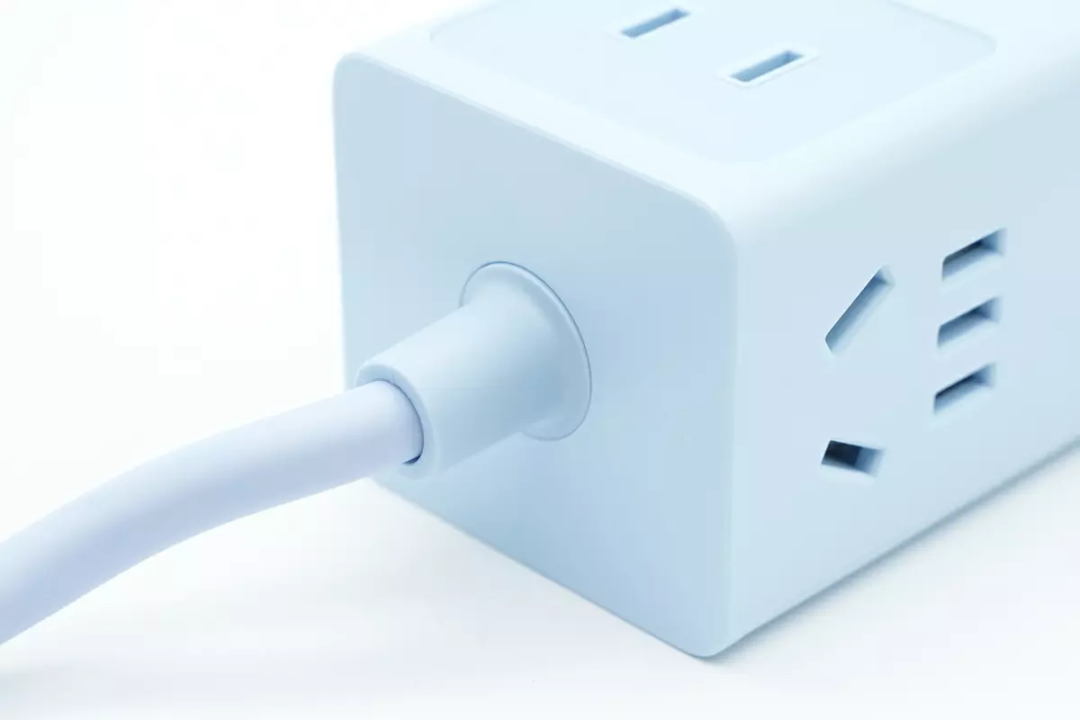

电源线与机身接壤处设有胶套增强； 。
机身顶部AC插孔区域以及输出端外壳均亮面处置惩罚，其余部分则磨砂抗指纹，各面间过渡圆润 。

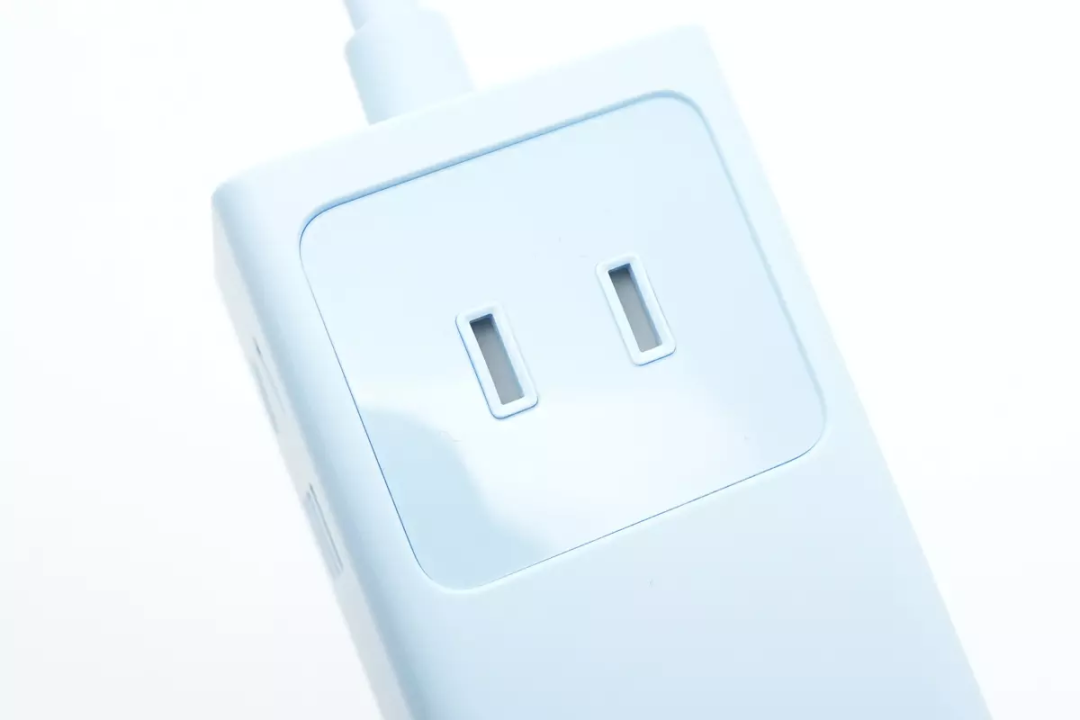

顶部AC插孔特写，内置清静门避免异物进入，所在区域亮面处置惩罚 。

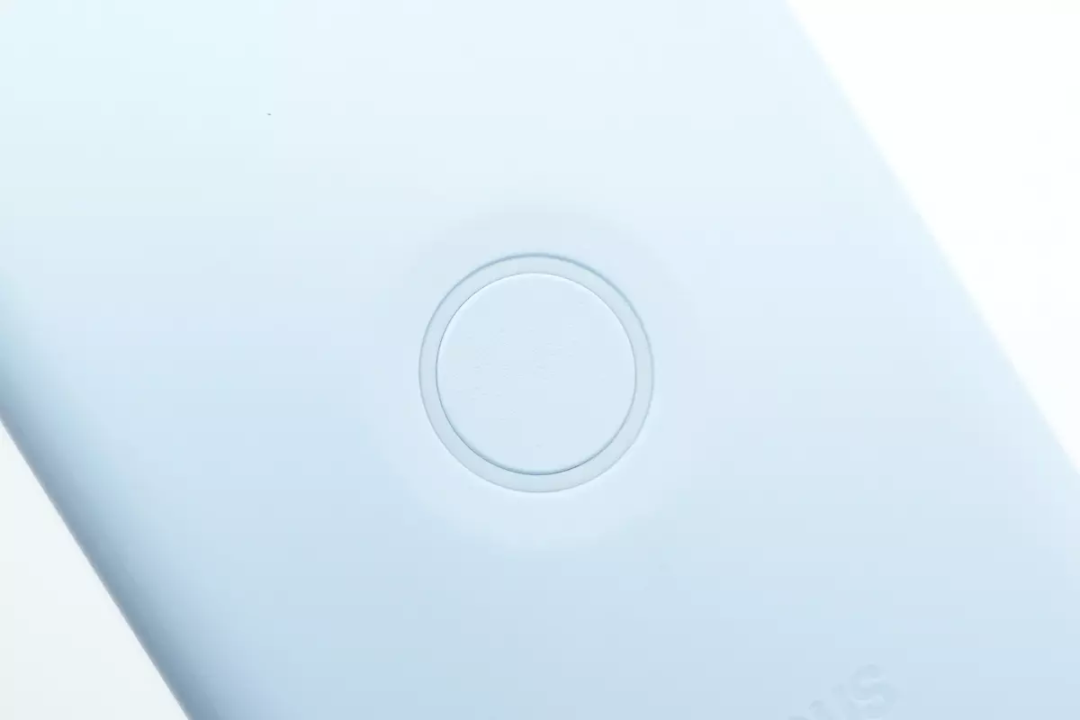

别的顶部还设有总控电源按键，外围有指示灯环设计，一键关断省电清静，智能又适用 。

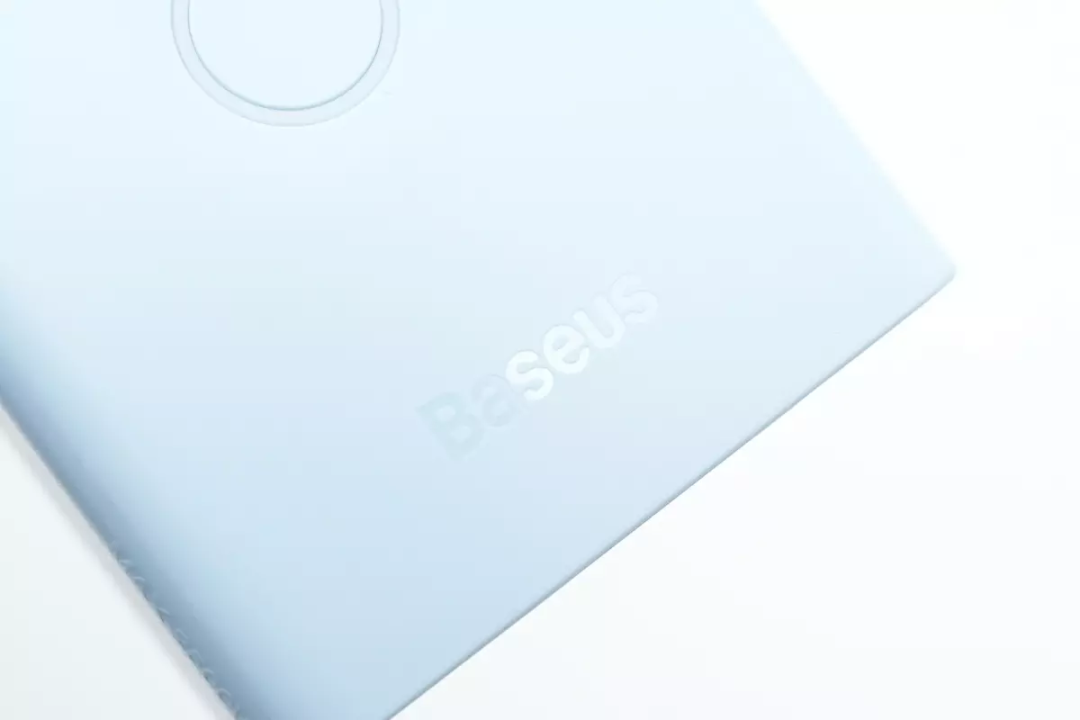

边沿设计有Baseus品牌 。

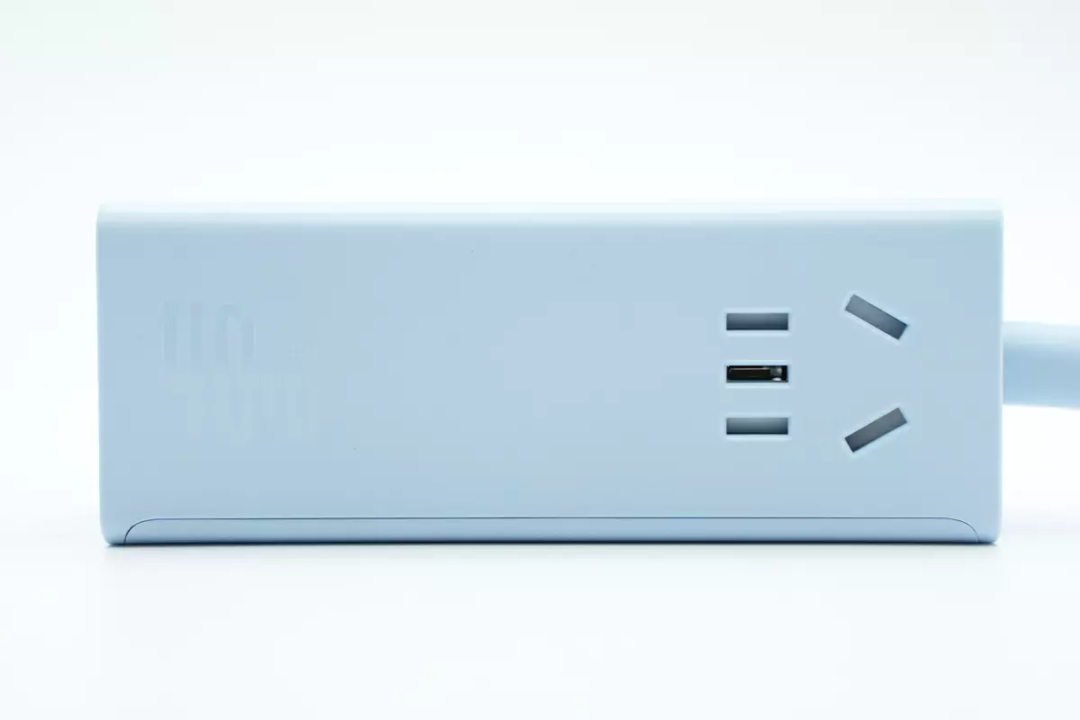

机身两侧均设有3+2新国标组合插孔 。

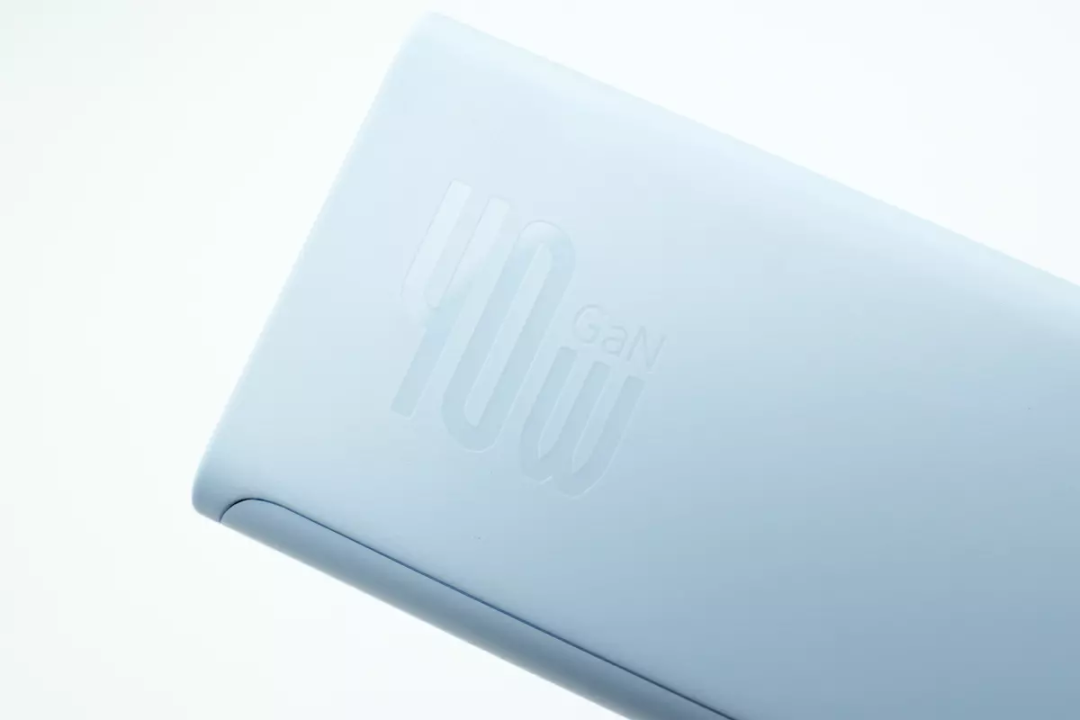

其中一侧靠近USB口输出端处还设计有40W GaN字样 。

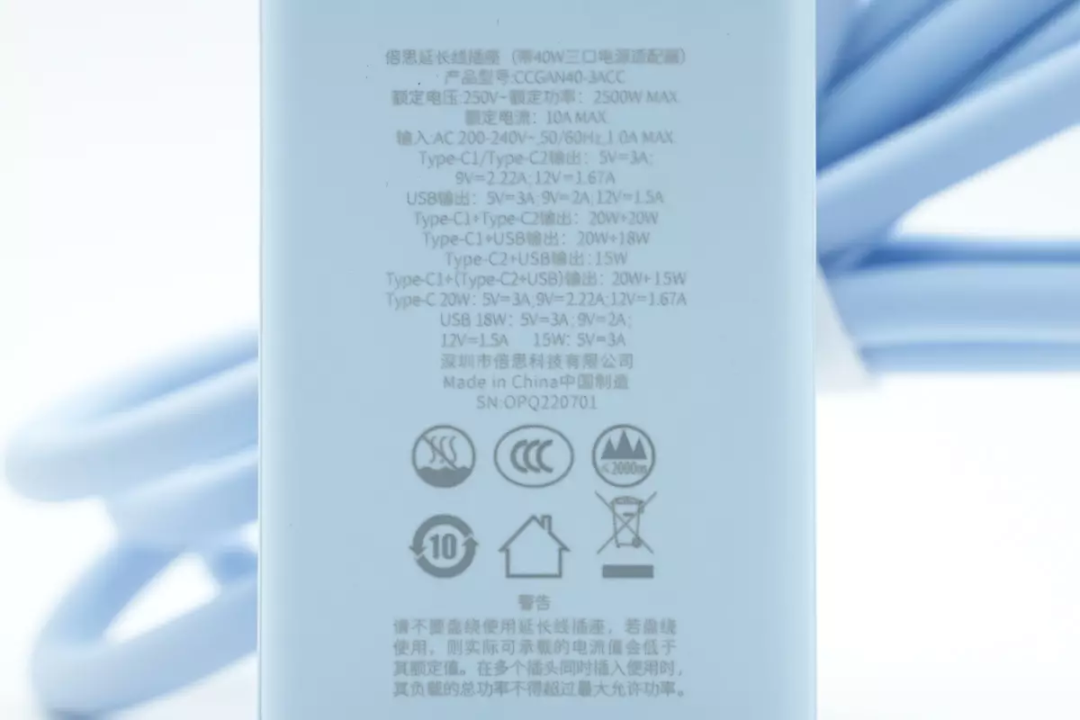

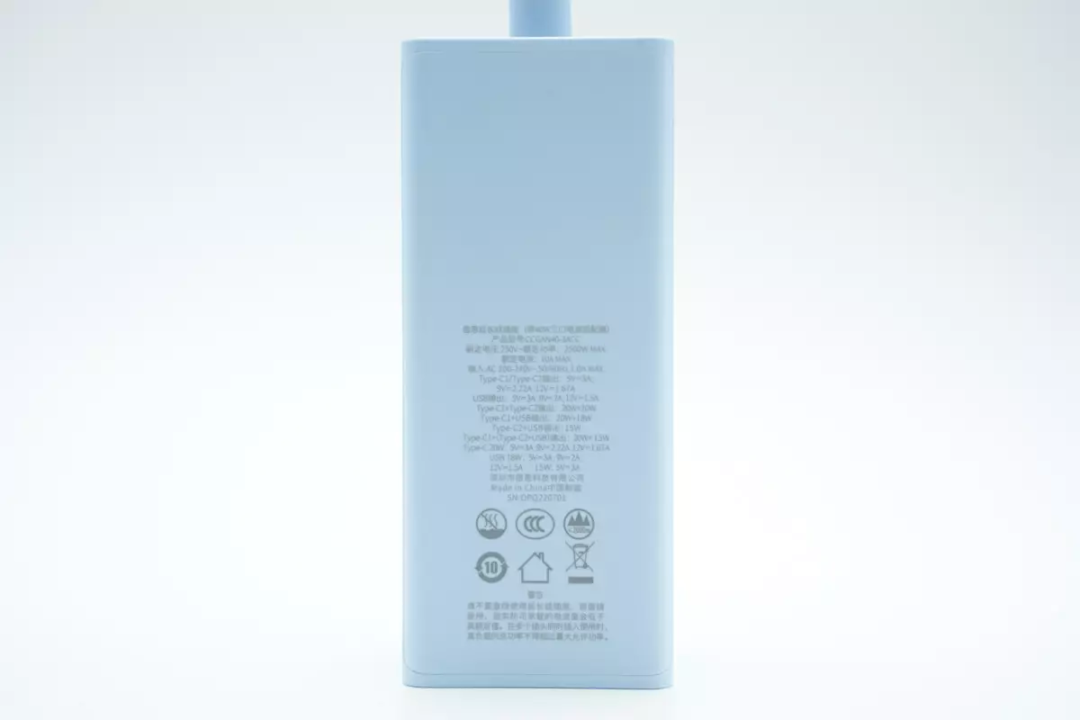

机身底部印有充电器参数信息 。
产品参数特写
型号：CCGAN40-3ACC
额定电压：250V~
额定功率：2500W Max
额定电流：10A Max
输入：AC 200-240V~，50/60Hz 1A Max
Type-C1/C2输出：5V3A、9V2.22A、12V1.67A
USB输出：5V3A、9V2A、12V1.5A
Type-C1+Type-C2：20W+20W
Type-C1+USB：20W+18W
Type-C2+USB：15W
Type-C1+（Type-C2+USB）：20W+15W
Type-C1 20W：5V3A、9V2.22A、12V1.67A
USB 18W：5V3A、9V2A、12V1.5A
15W：5V3A
产品通过了CCC认证 。

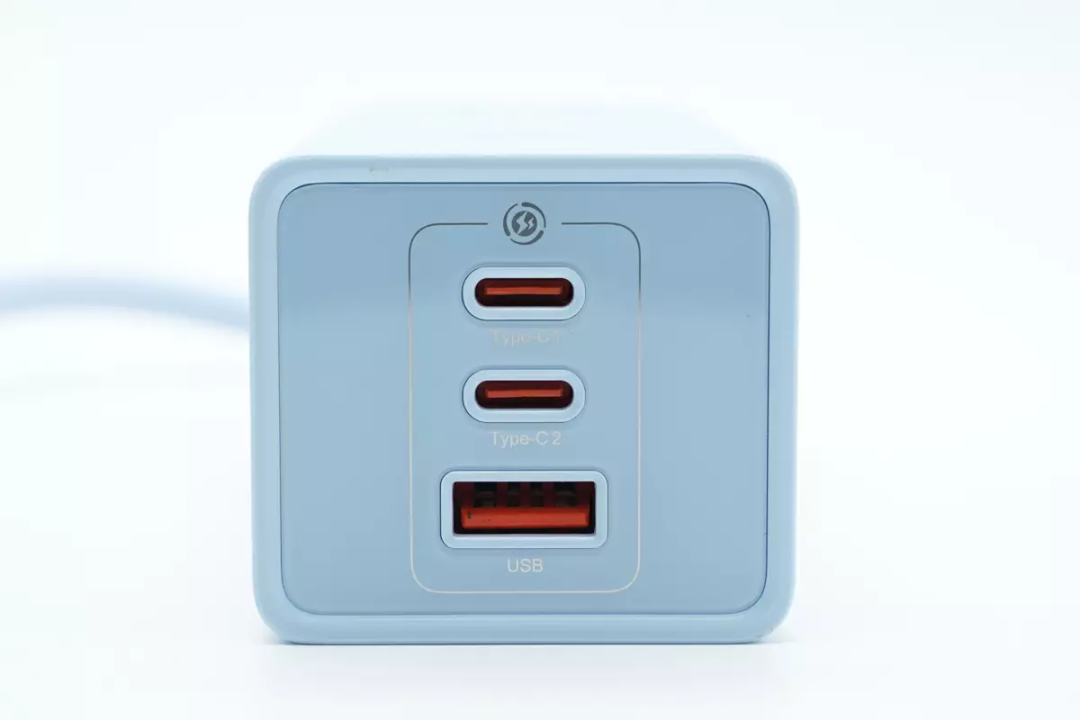

输出端配有2C1A三个USB接口，均为橘红色胶芯，接口旁还印有标识利便区别 。

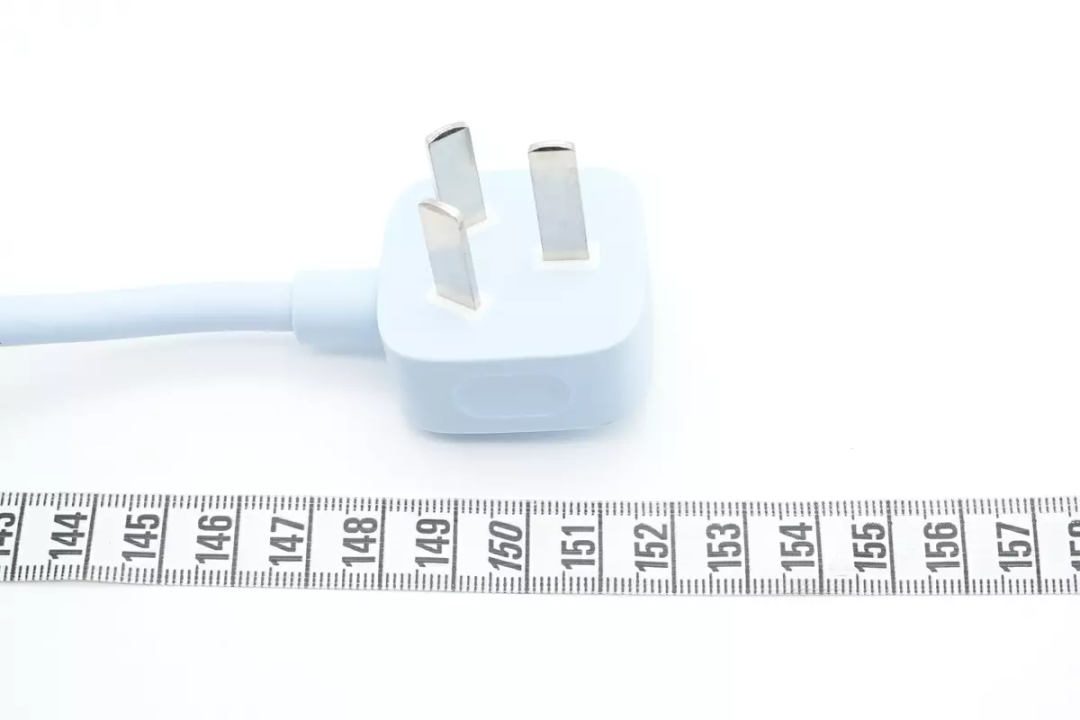

测得电源线长度约为1.5米 。

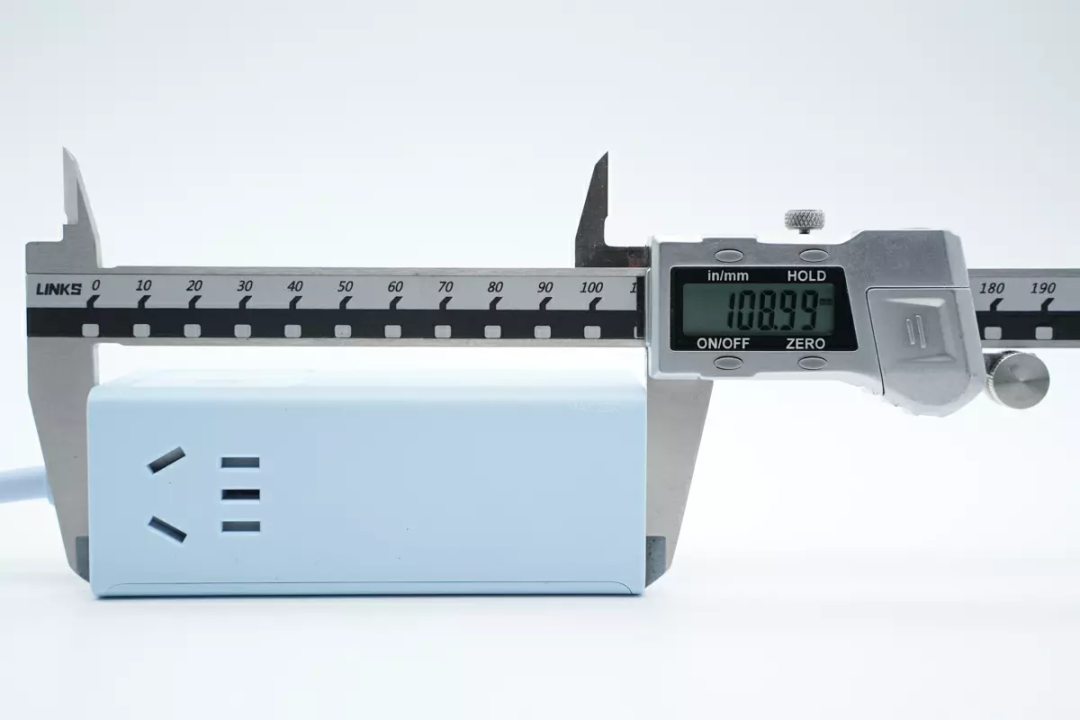

机身长度为108.99mm 。

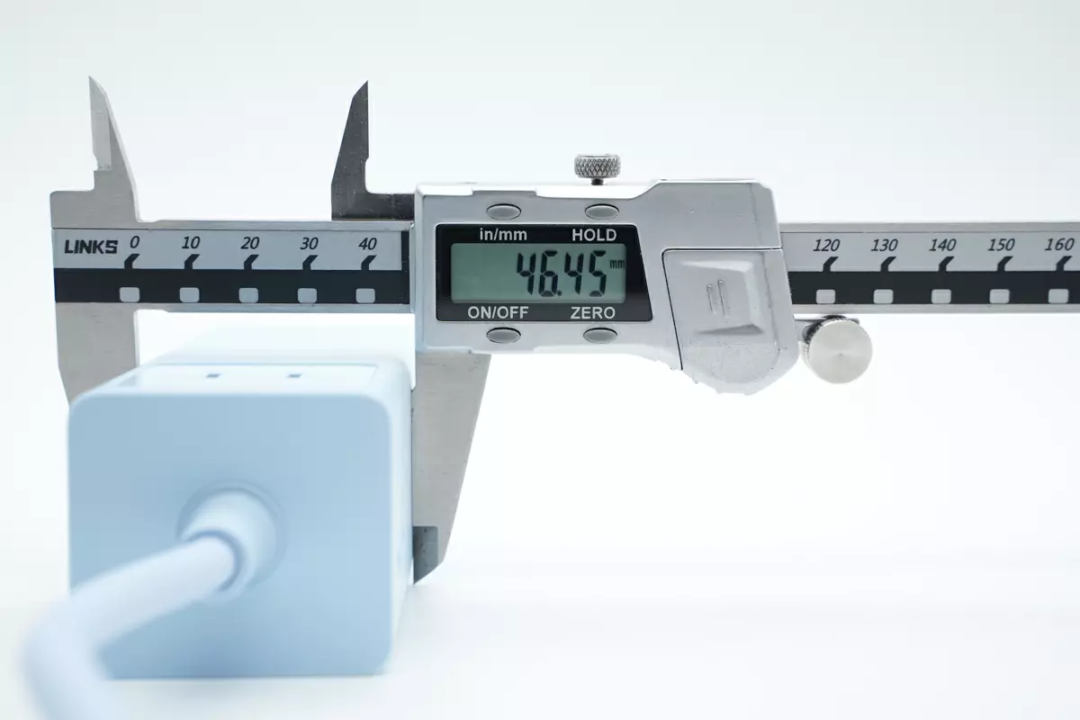

宽度为46.45mm 。

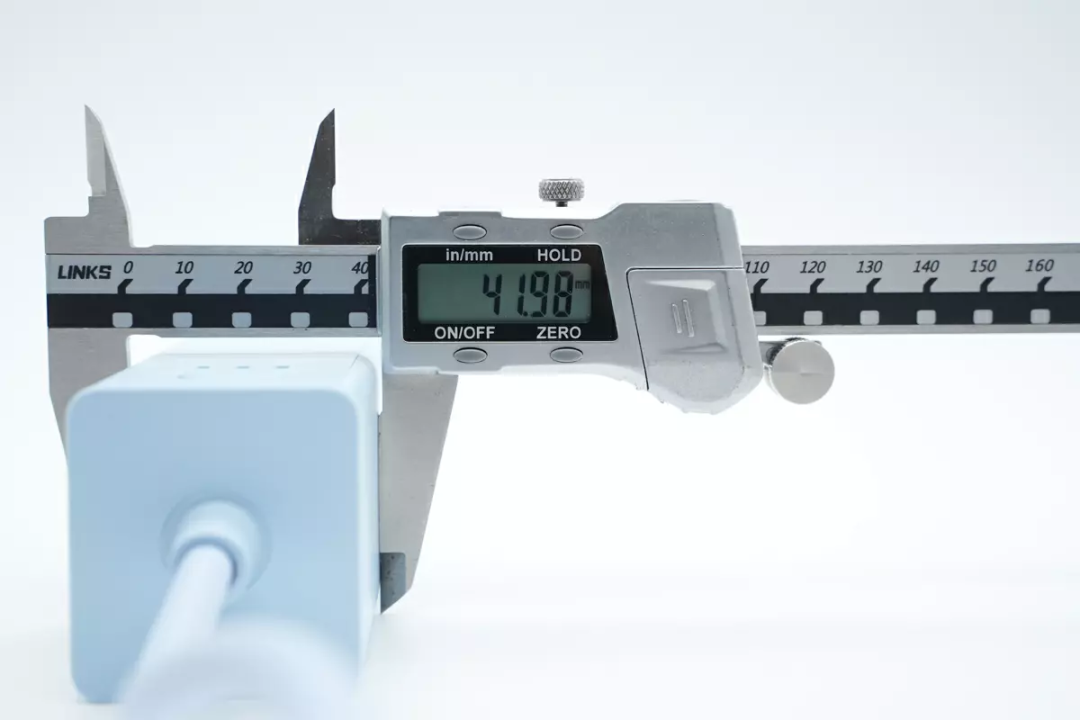

厚度为41.98mm 。

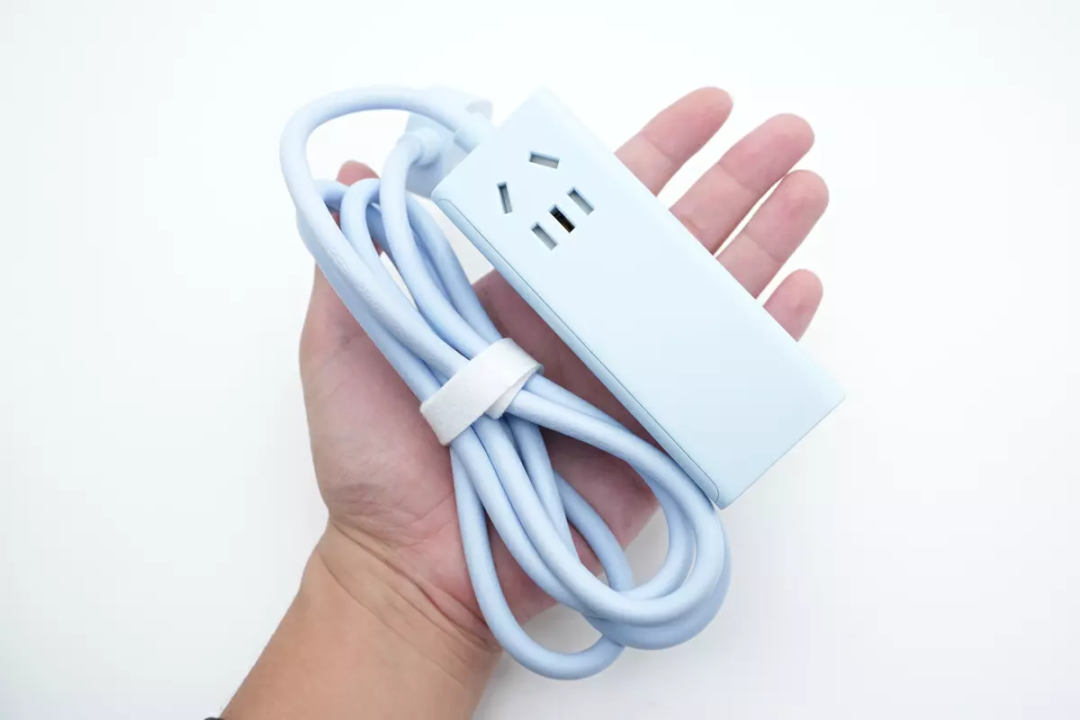

插座拿在手上的直观感受 。

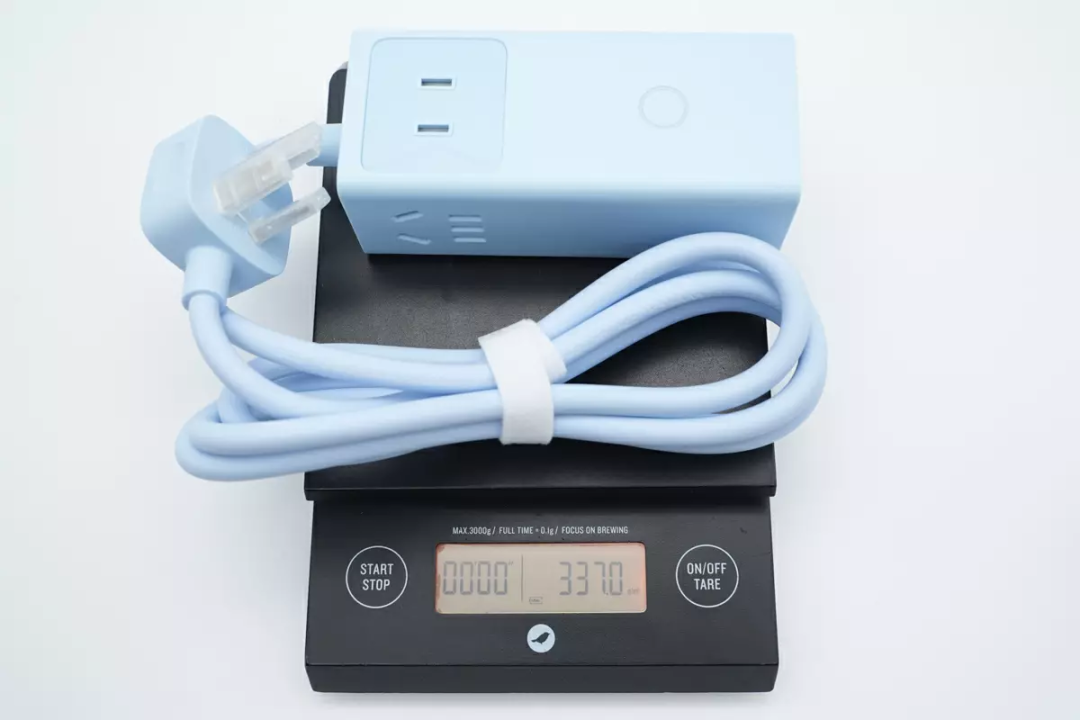

产品总重量约为337g 。

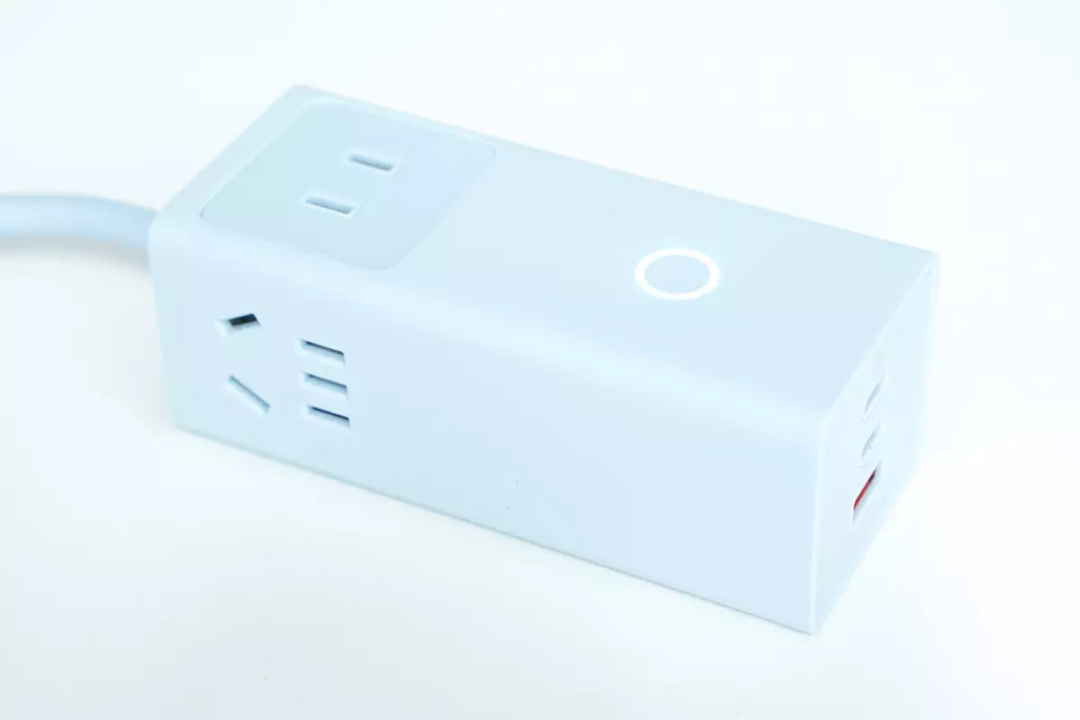

接通电源按下开关，指示灯环亮绿光，可以让用户直观相识按键闭合状态 。

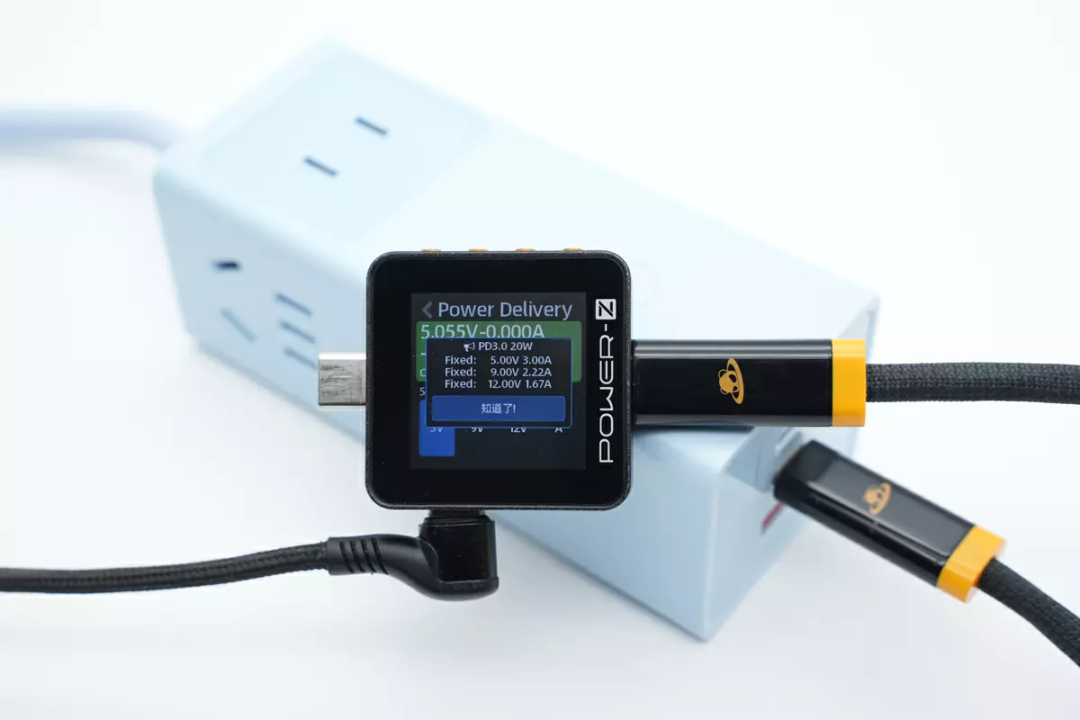

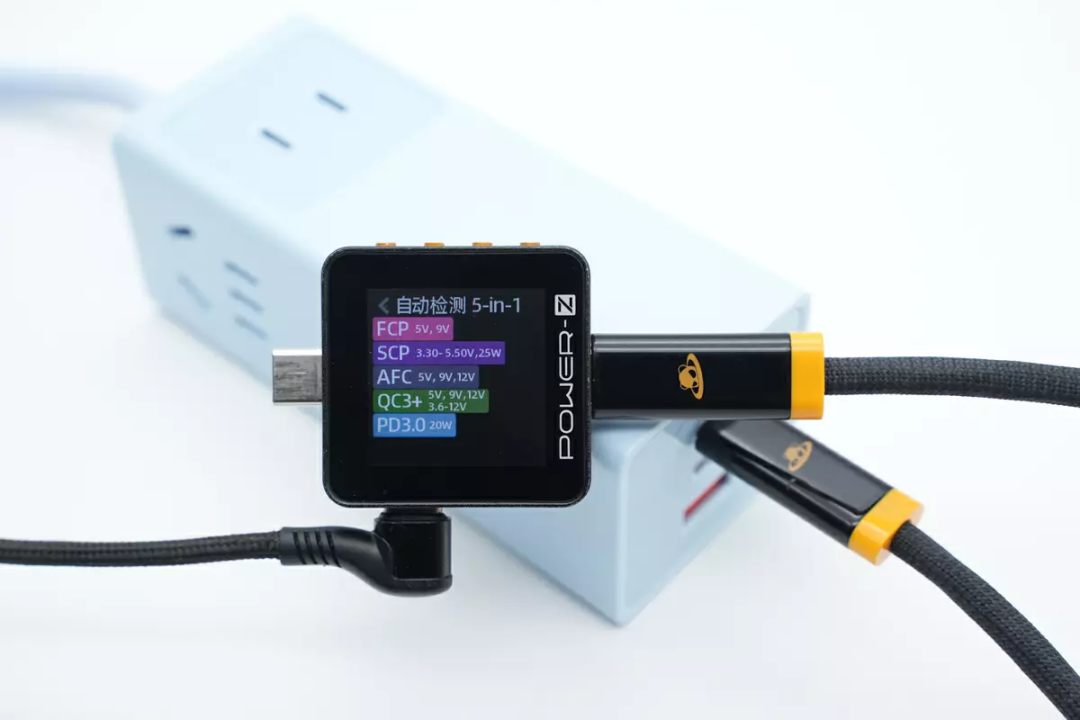

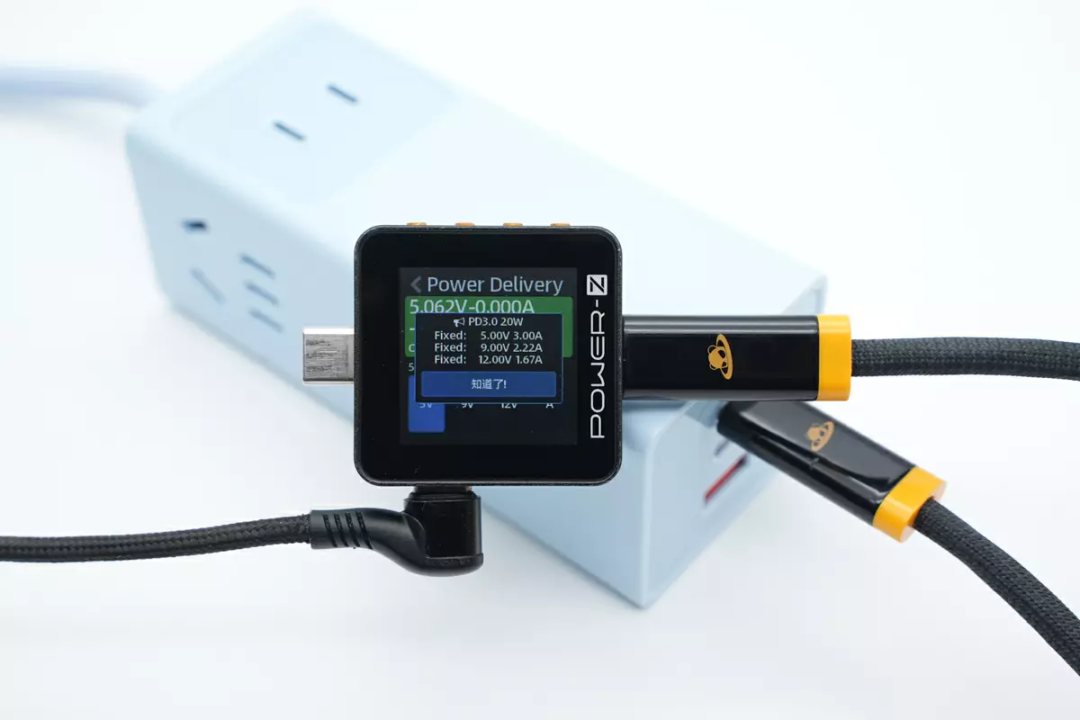

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3+、PD3.0快充协议 。
并且还具备5V3A、9V2.22A、12V1.67A三组牢靠电压 。

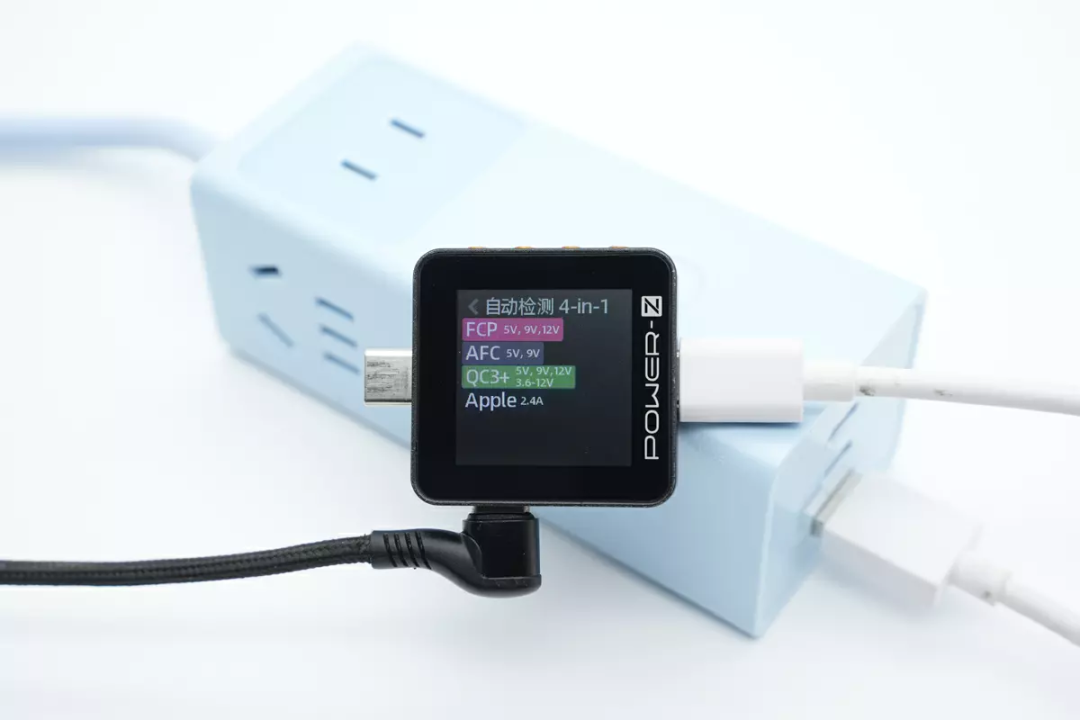

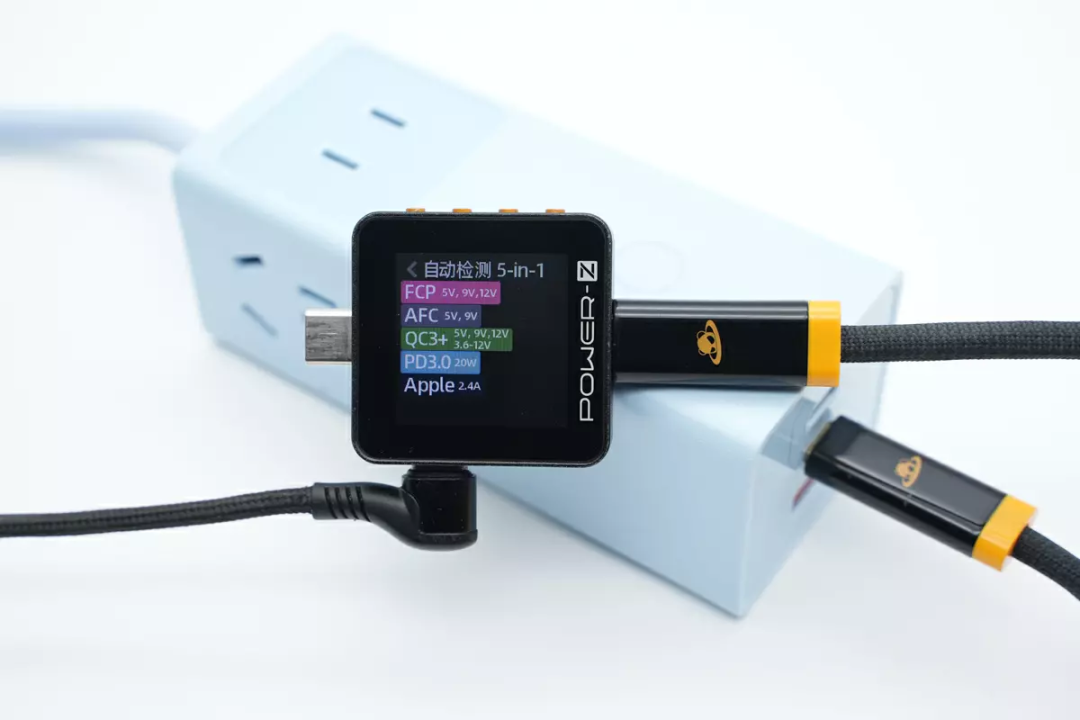

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议 。
并且同样具备5V3A、9V2.22A、12V1.67A三组牢靠电压 。

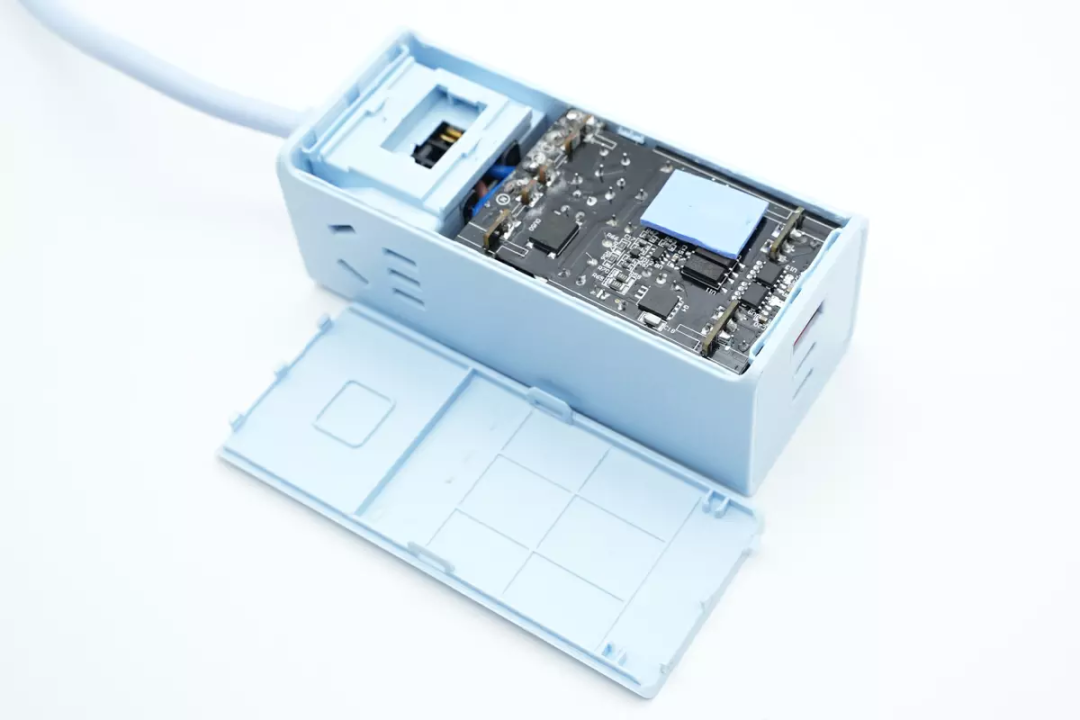

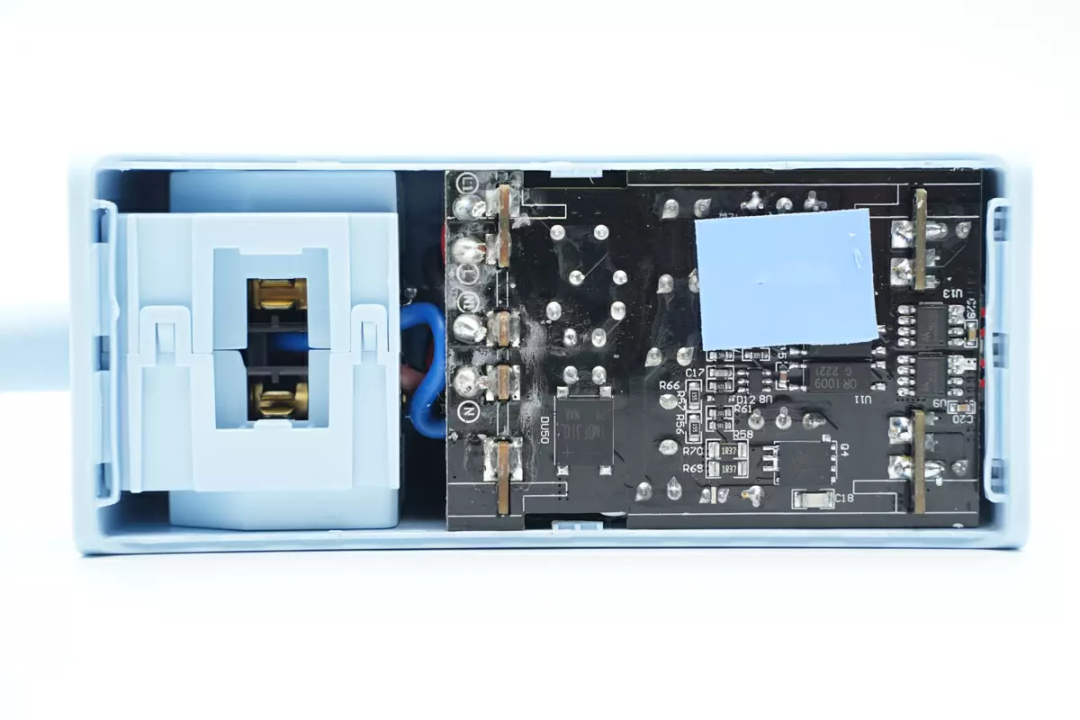

首先撬开插线板后盖，内部是插座？楹涂斐淠？，为自力的？榻峁 。
快充？樯险程黄既鹊，增强散热性能 。

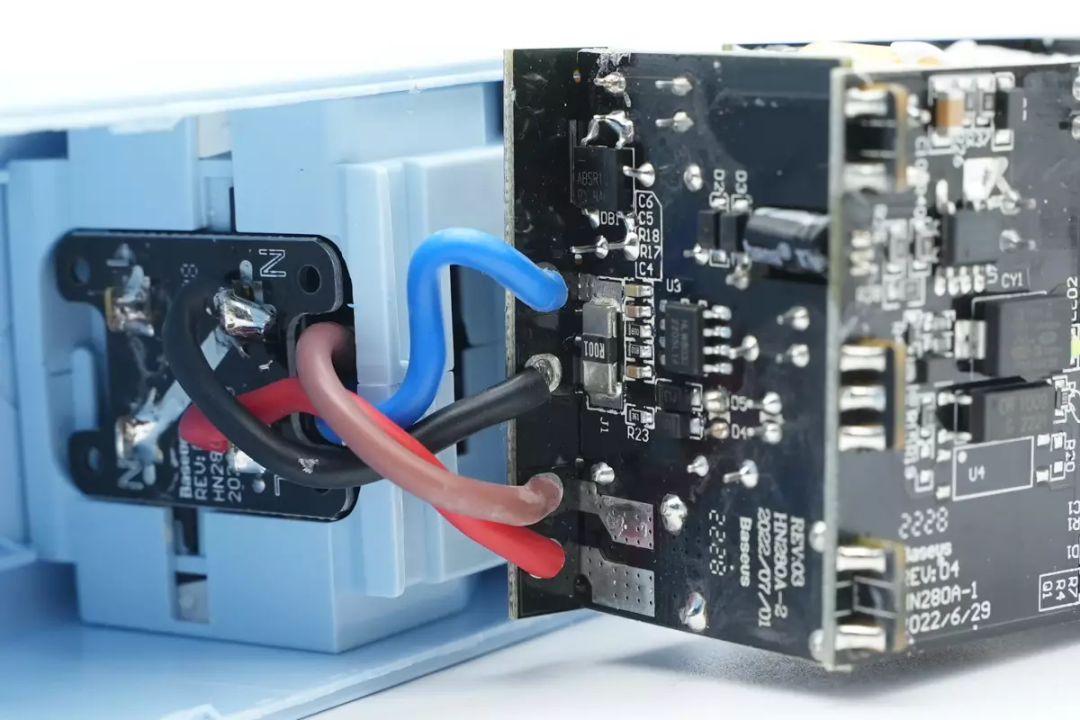

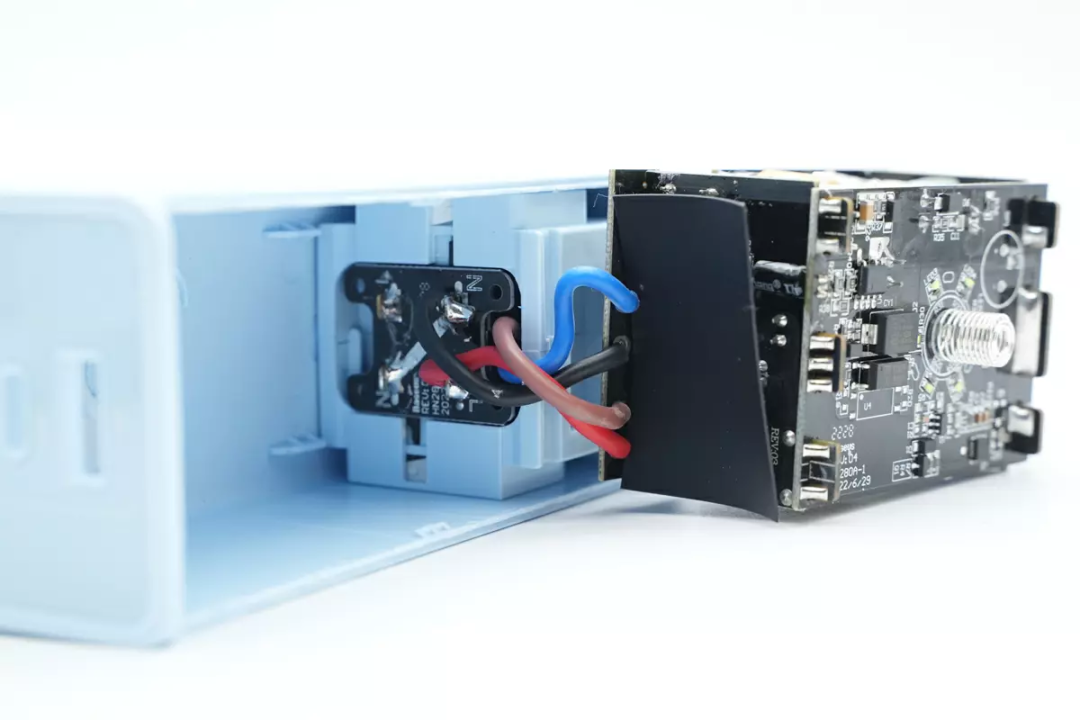

交流输入焊接毗连到快充？樯，再由快充？榕连到插座？樯 。两个？橹浣幽陕罄 。
插座？橛肟斐淠？榕连导线特写 。

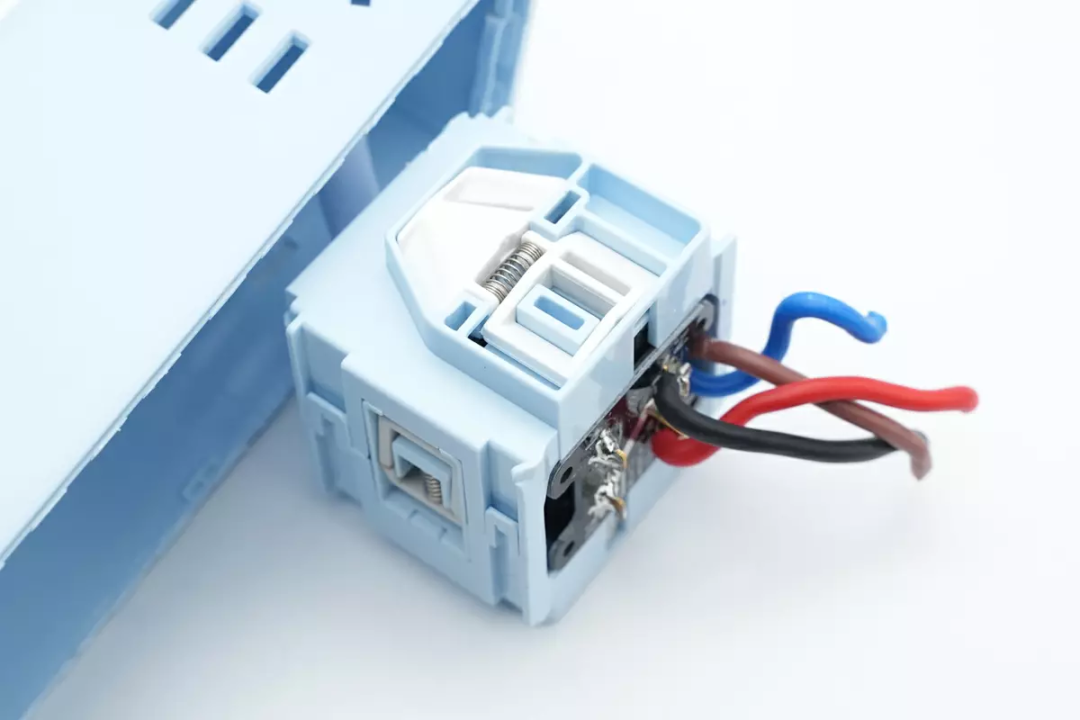

取出外壳内部的插座？，？槎杂Σ蹇子凶粤Φ那寰裁 。

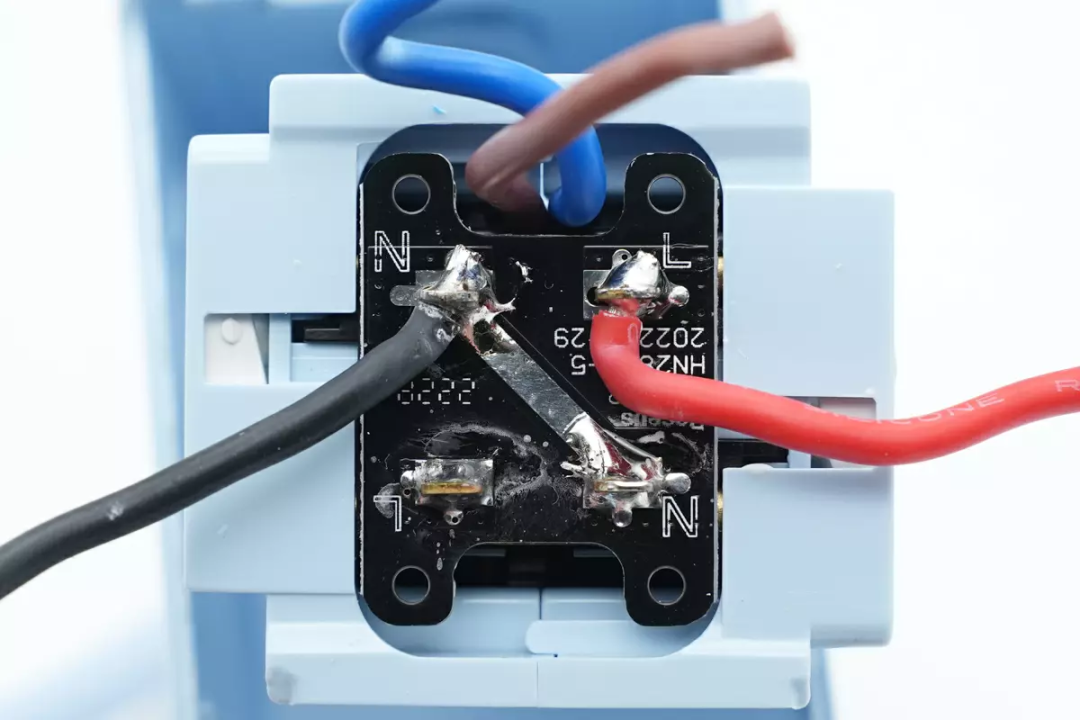

插座？榻幽梢惶逋隤CB板组合焊接 。

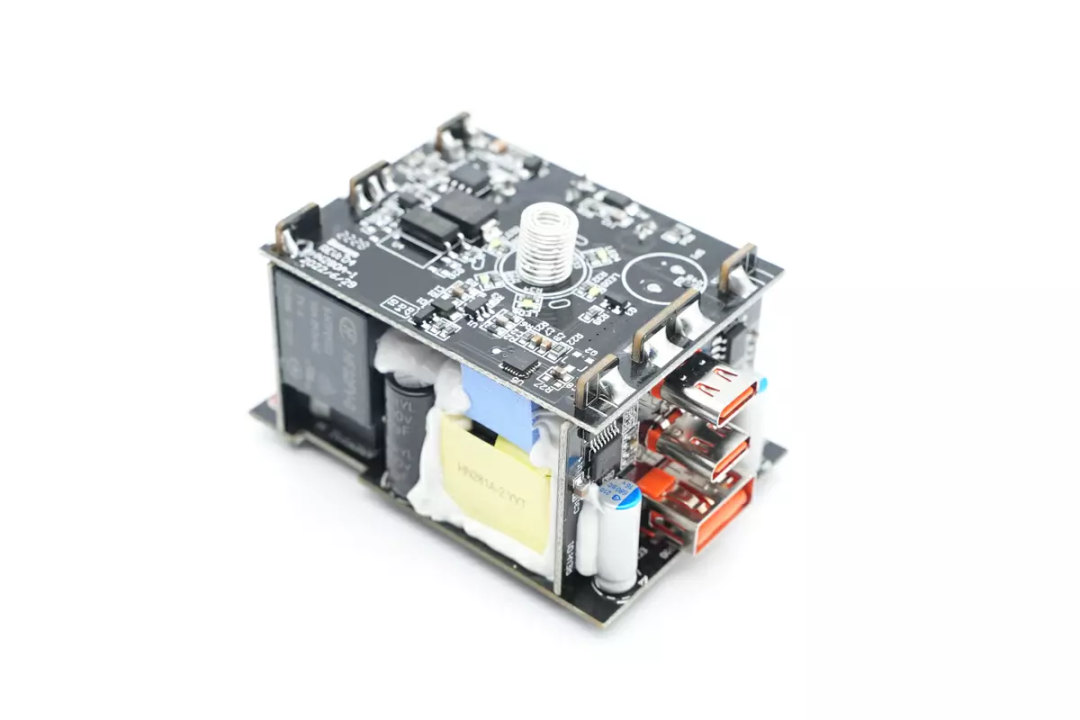

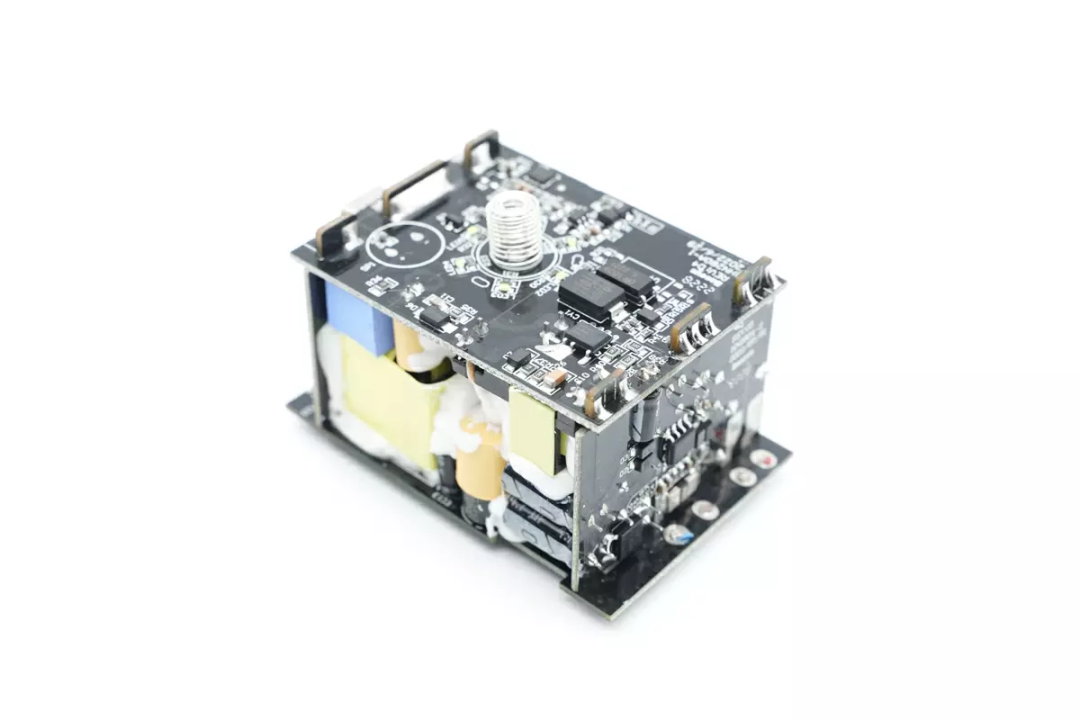

快充？橛伤目镻CB焊接组合成为一个整体，在PCB围成的空间内部焊接变压器，电容等元件 。
另外一面可以看到用于控制交流电源的继电器 。

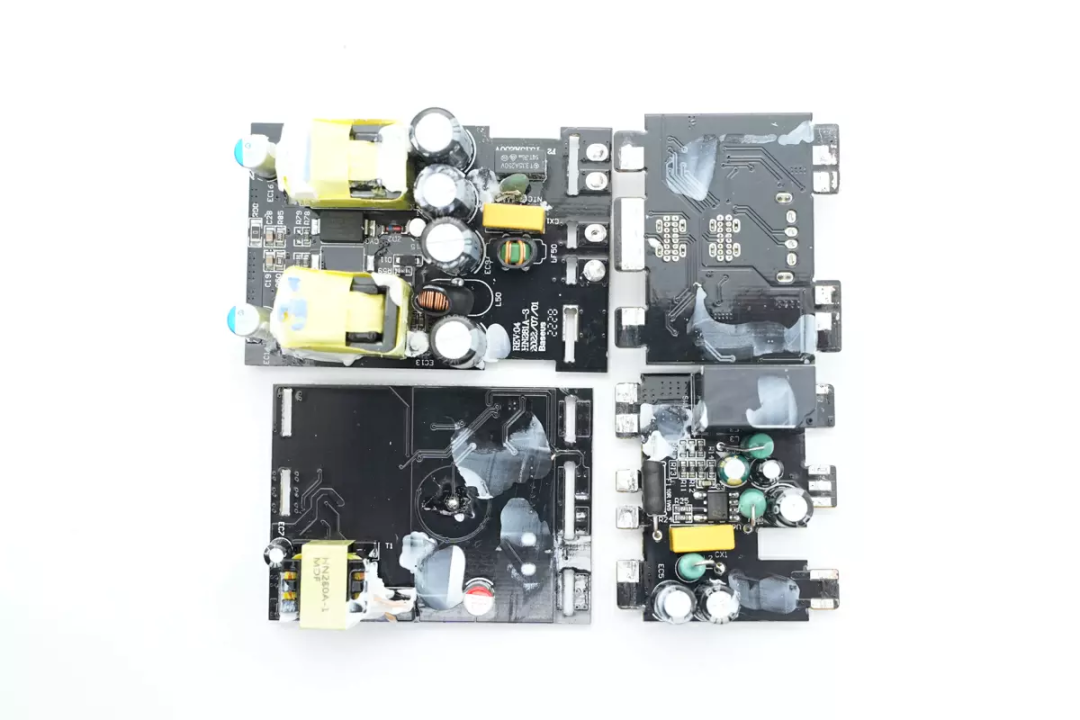

将四块小板拆脱离来，划分为控制电路电源，快充电源？，输入电压电流检测控制电路和输出协议电路 。
通过对PCBA的视察发明，倍思这款40W 2A1C快充插线板内置三路开关电源，划分用于快充输出，继电器控制，功率检测和触摸功效 。其中两路快充电源接纳高频反激开关电源宽电压输出，输出电压由协议芯片反响给初级主控芯片，调理输出电压为输出接口供电，实现单口快充，多口5V的输出战略 。下面我们就从输入端最先相识整个充电器的设计与用料 。

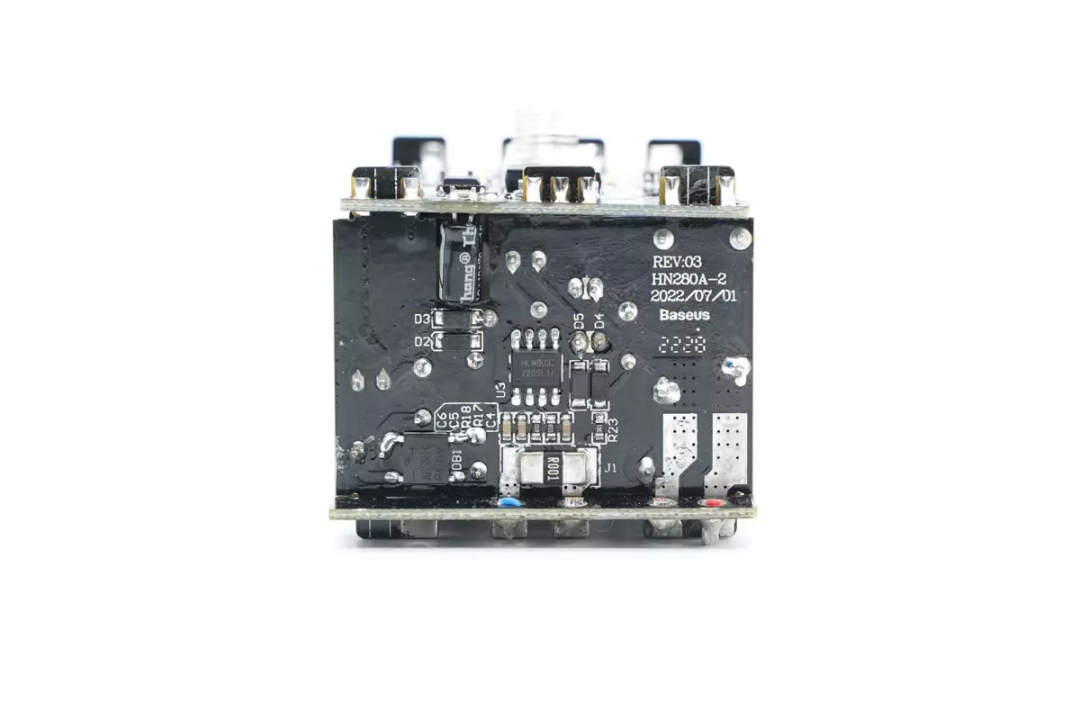

输入端小块电路板为电压电流检测及控制电路，焊接电流取样电阻，采样芯片和继电器 。

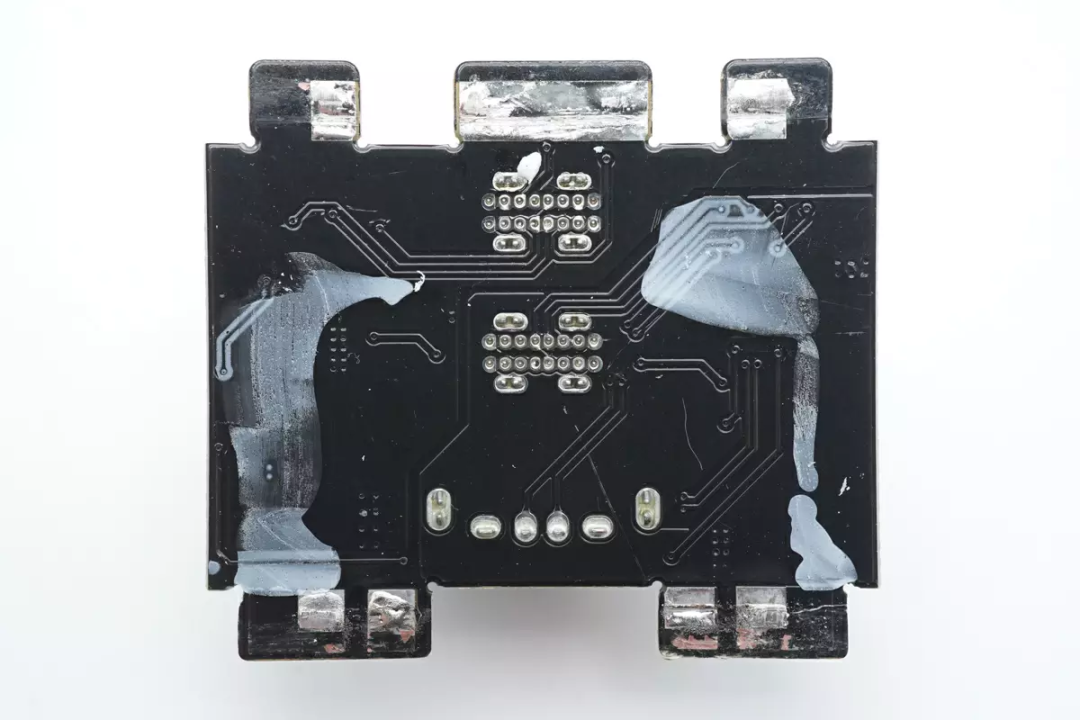

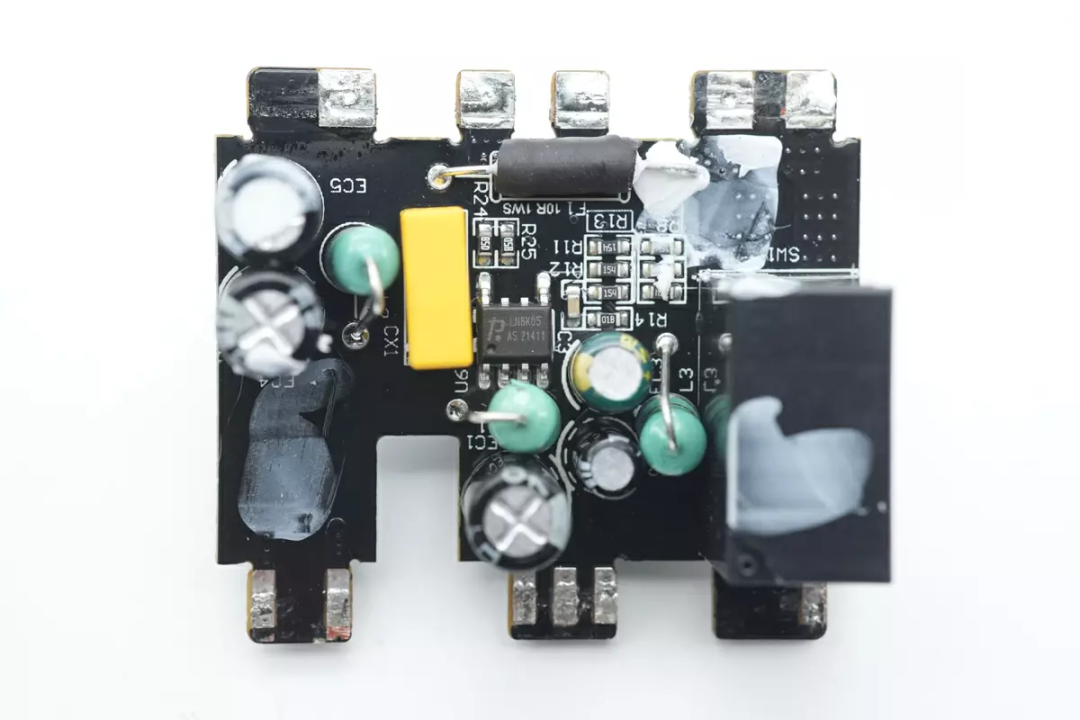

小板背面为非隔离降压开关电源和控制供电的继电器等元件 。

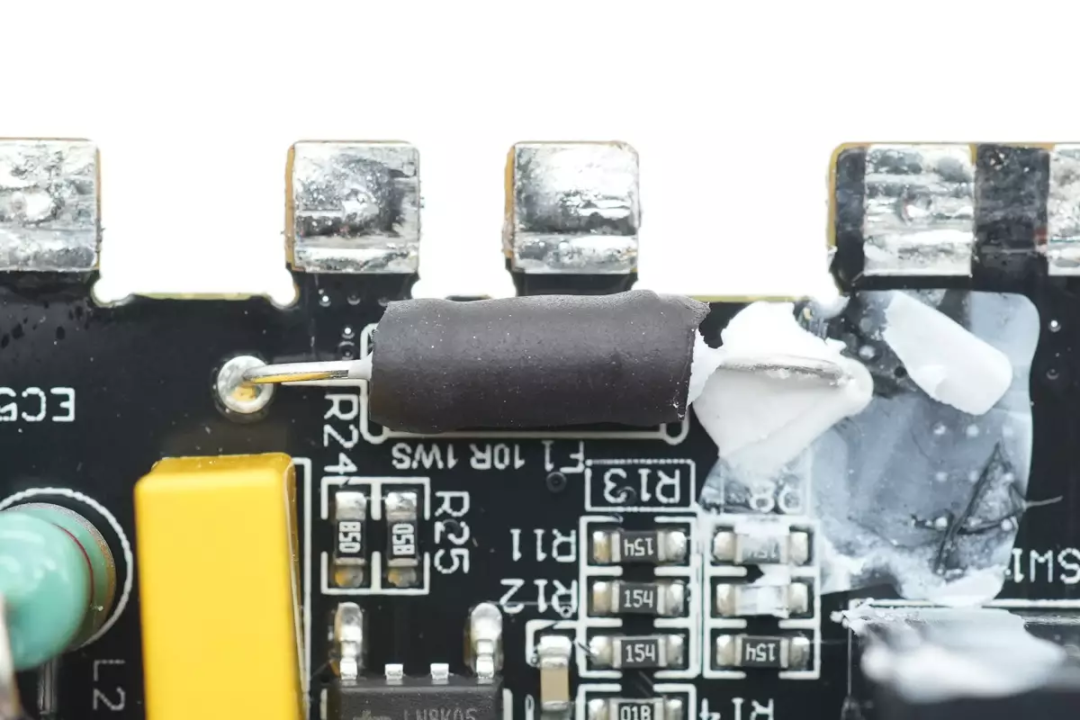

输入端包管电阻特写，规格为10Ω 1W，用于输入过流；，外衣热缩管绝缘 。

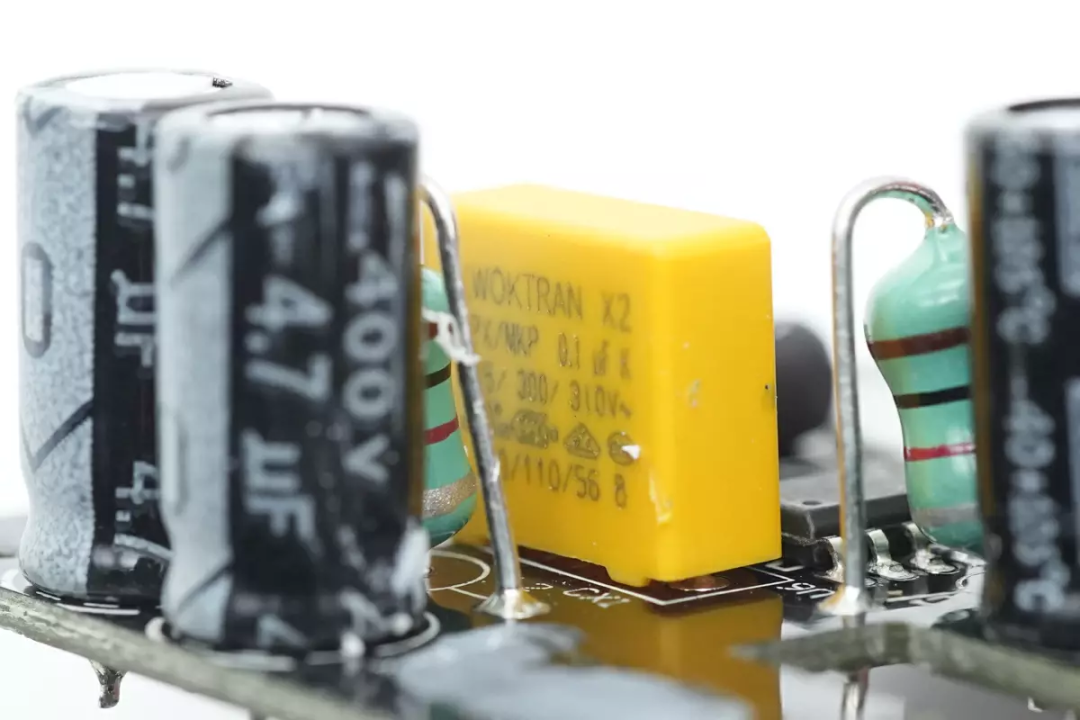

输入端安规X2电容来自KWOKTRAN国灿电子，容量为0.1μF 。

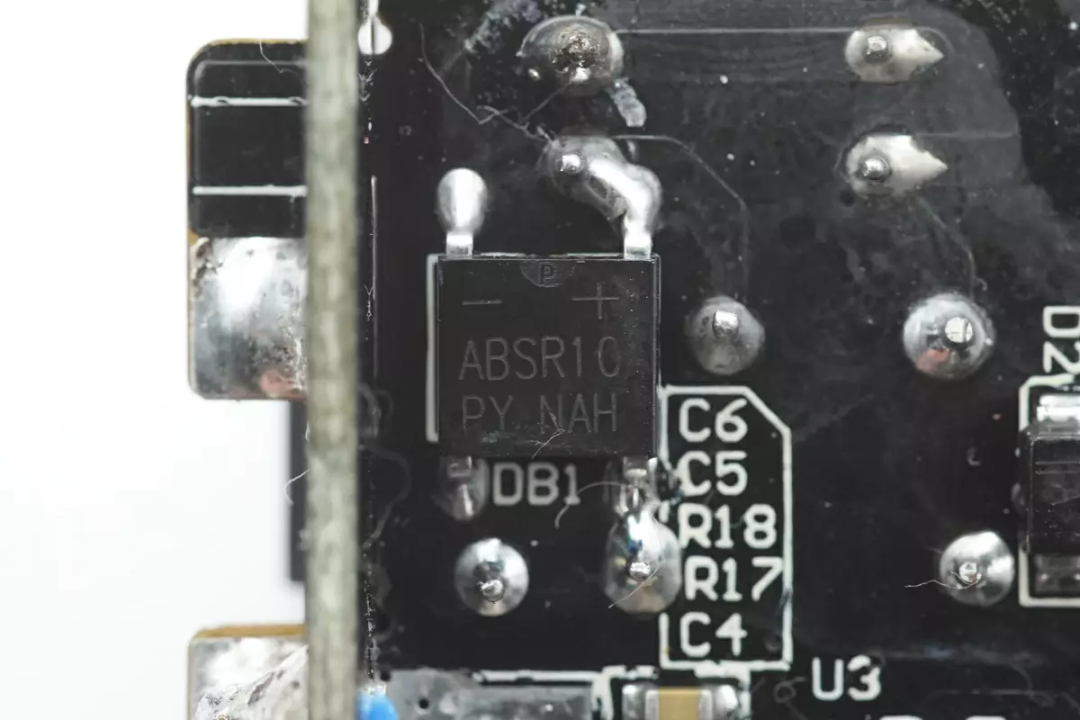

输入端一颗整流桥来自PY平伟，型号ABSR10，规格为1A 1000V 。

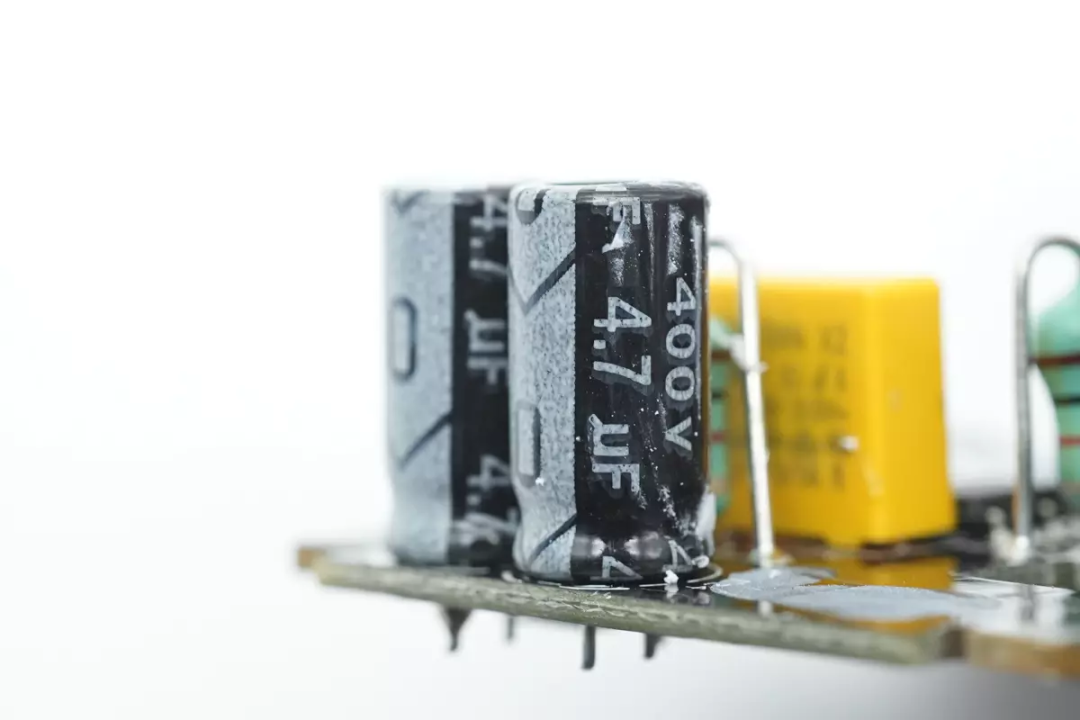

两颗输出滤波电容规格为400V 4.7μF 。

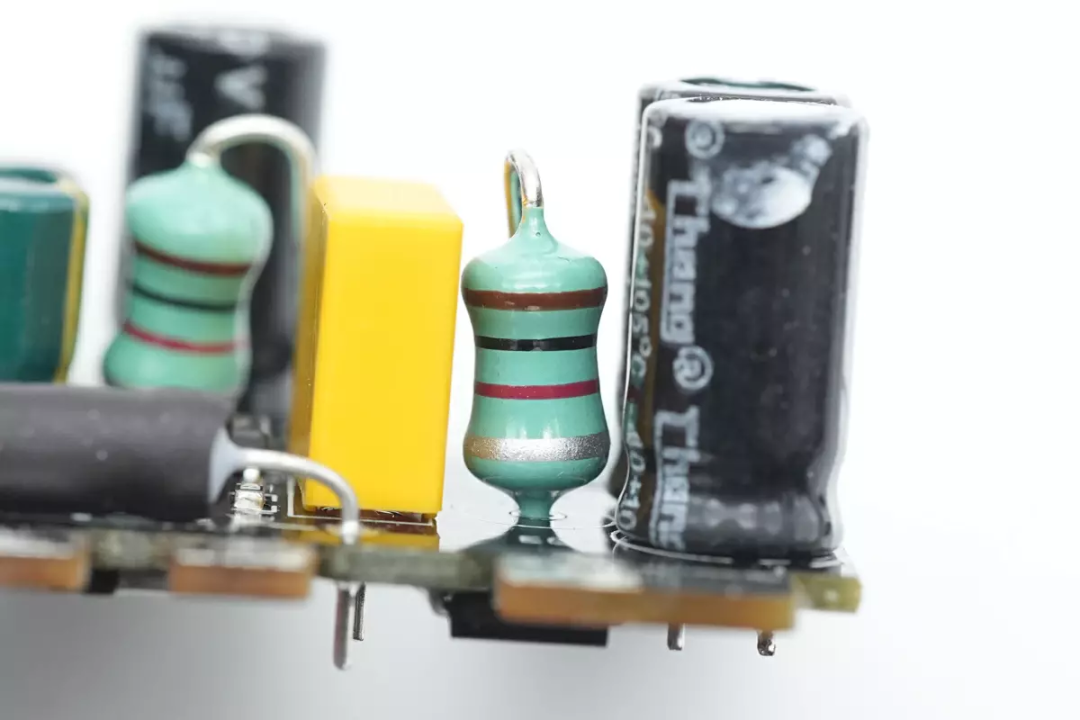

差模电感特写 。

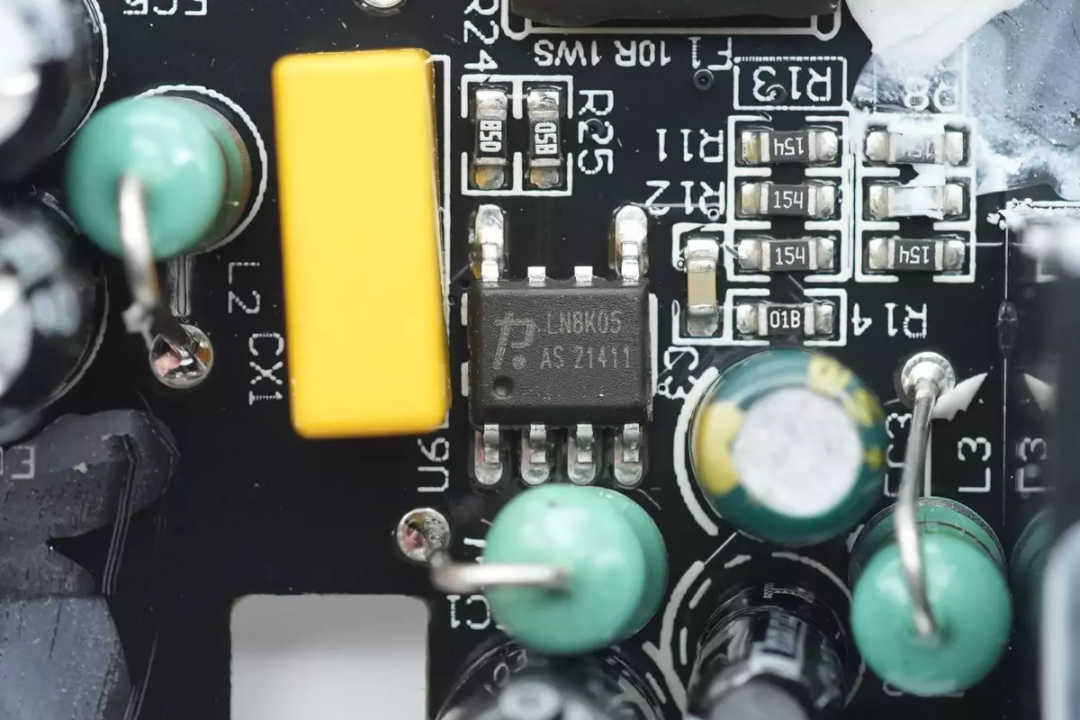

非隔离降压电路接纳力生美LN8K05A非隔离降压转换器，内部集成750V耐压开关管，支持5V牢靠电压输出，输出电流可达150mA，外围元件精简 。

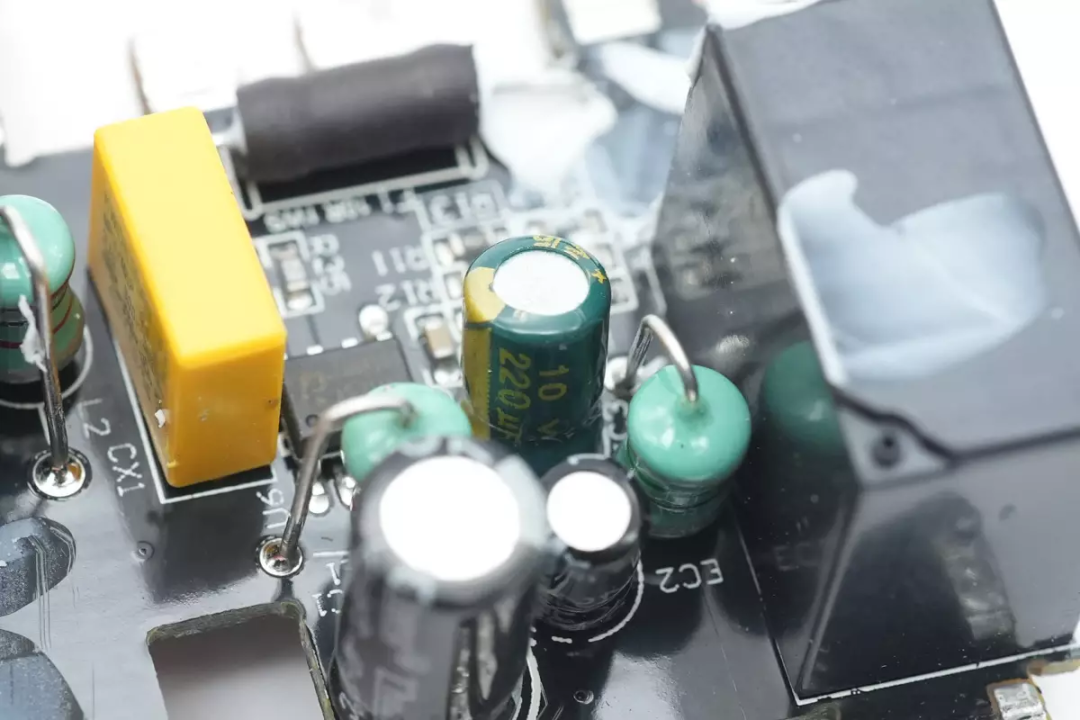

用于非隔离降压电路的输出滤波电容，规格为10V 220μF 。

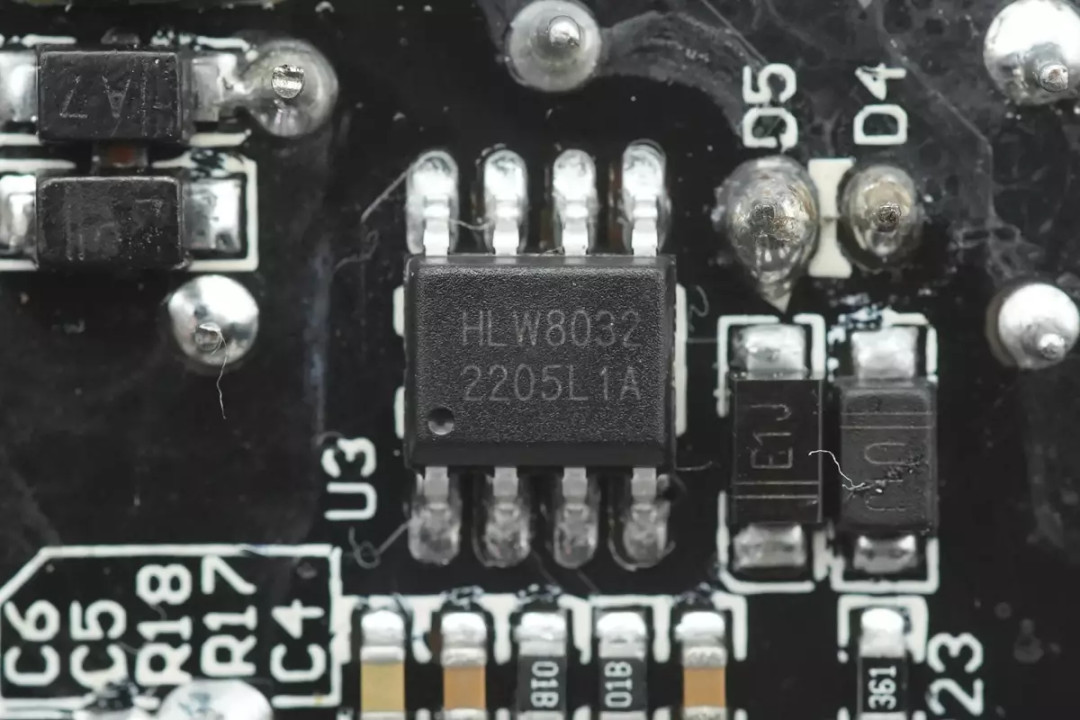

用于交流电压和输出电流计量的检测芯片，来自协力为，型号HLW8032，用于交流电压电流以及功率丈量，配合单片机实现插座的过压过流；すπ，确保清静用电 。

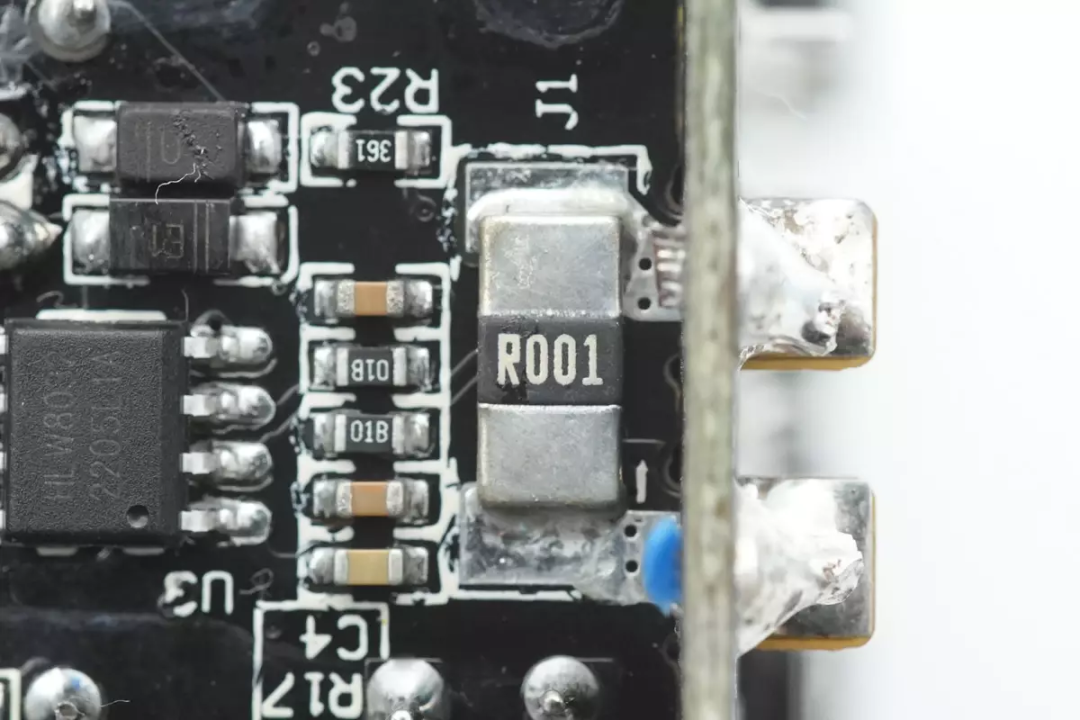

用于检测交流电流输出的1mΩ电流检测电阻，接纳2512封装 。

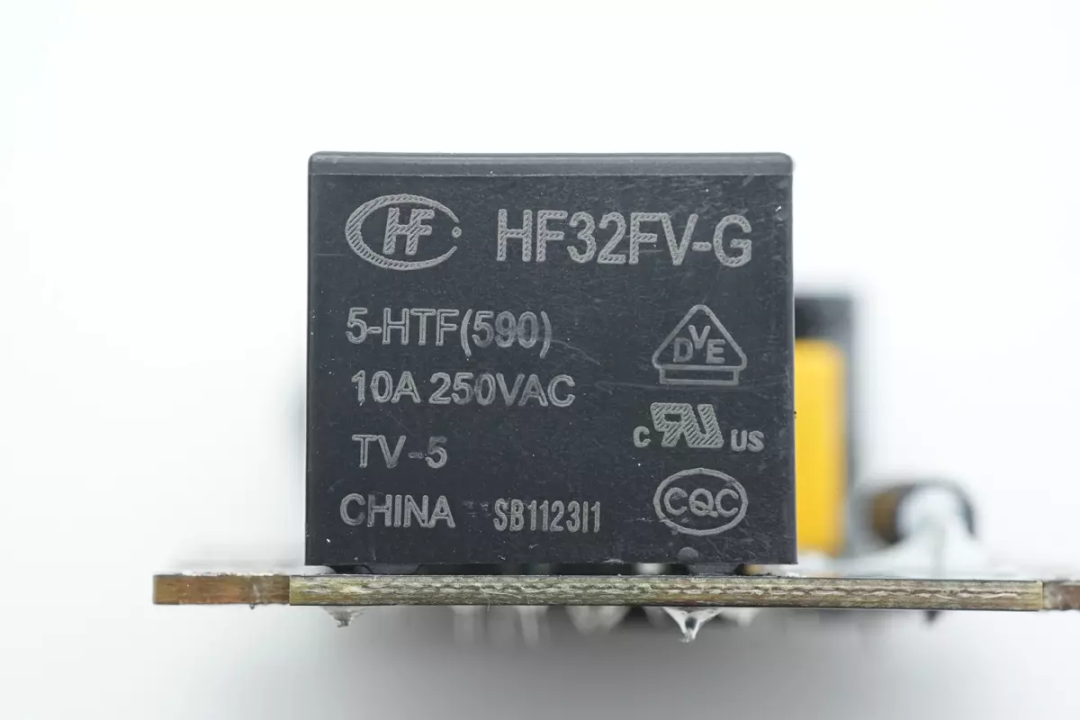

控制交流输出的继电器来自宏发，型号HF32FV-G，触点电流10A，线圈电压5V，用于控制插线板交流输出 。

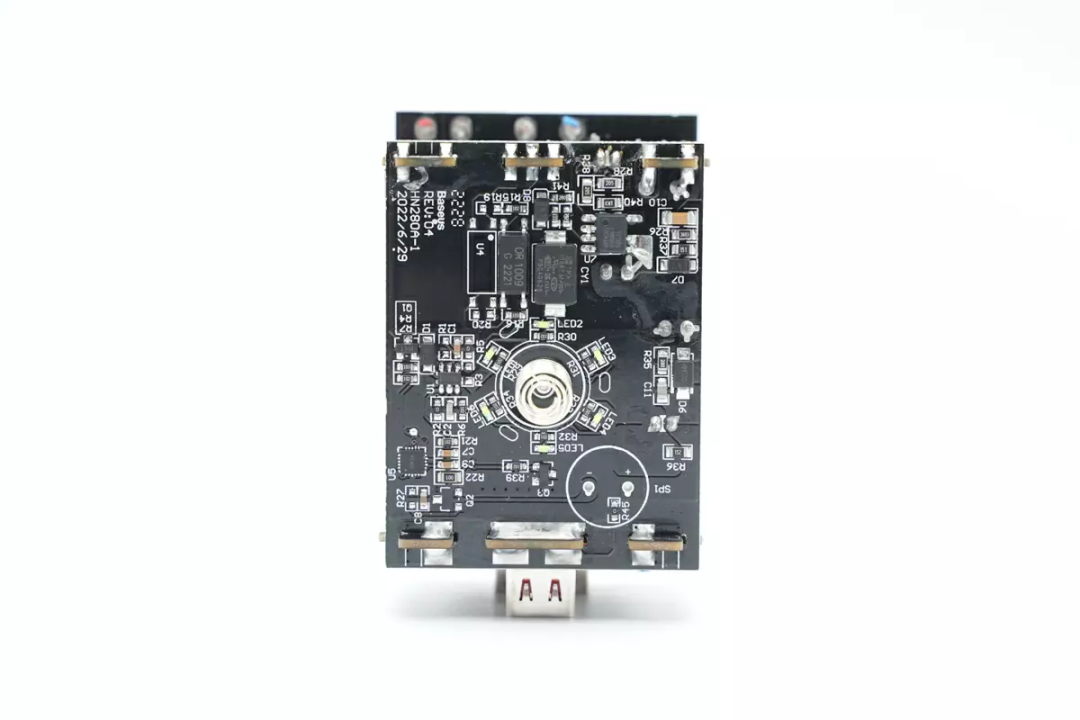

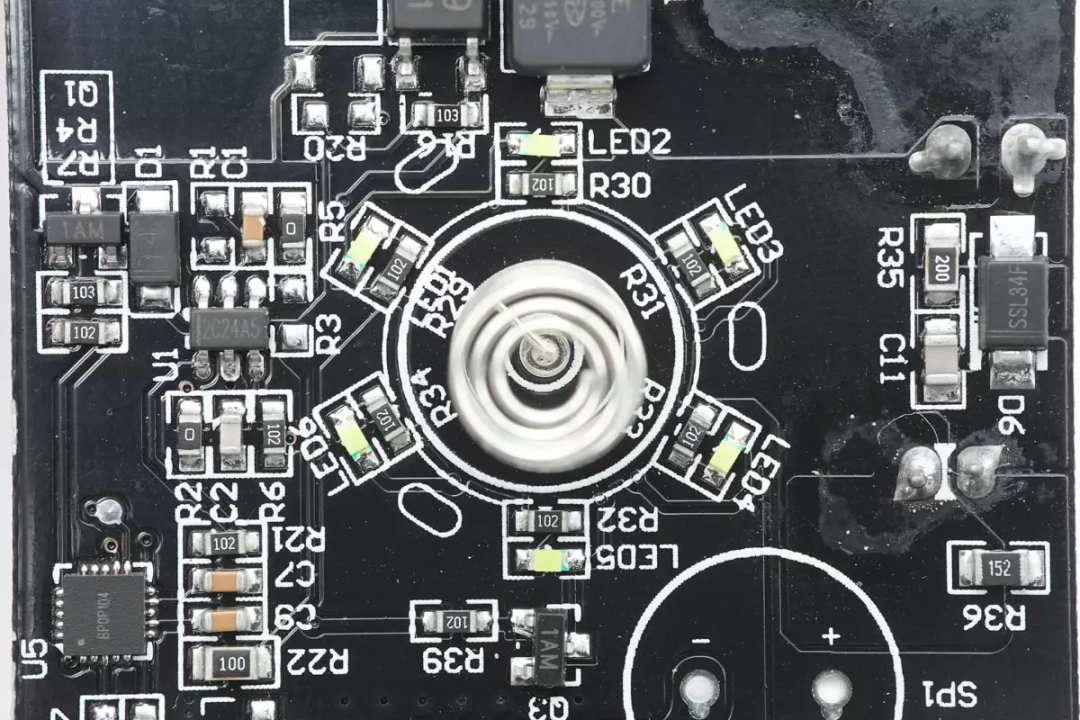

另外一起电源控制电路小板上焊接LED指示灯，开关电源以及控制单片机等，用于过压过流信号检测以及触摸控制功效 。

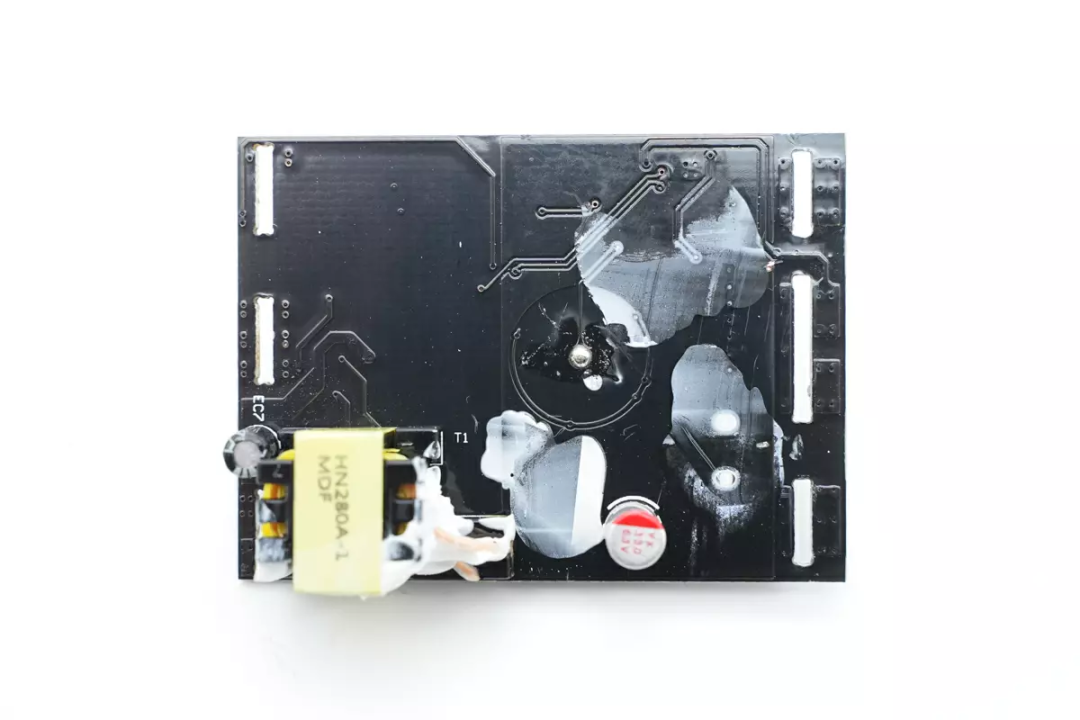

小板背面焊接变压器，固态电容和一颗电解电容 。固态电容套胶帽绝缘 。

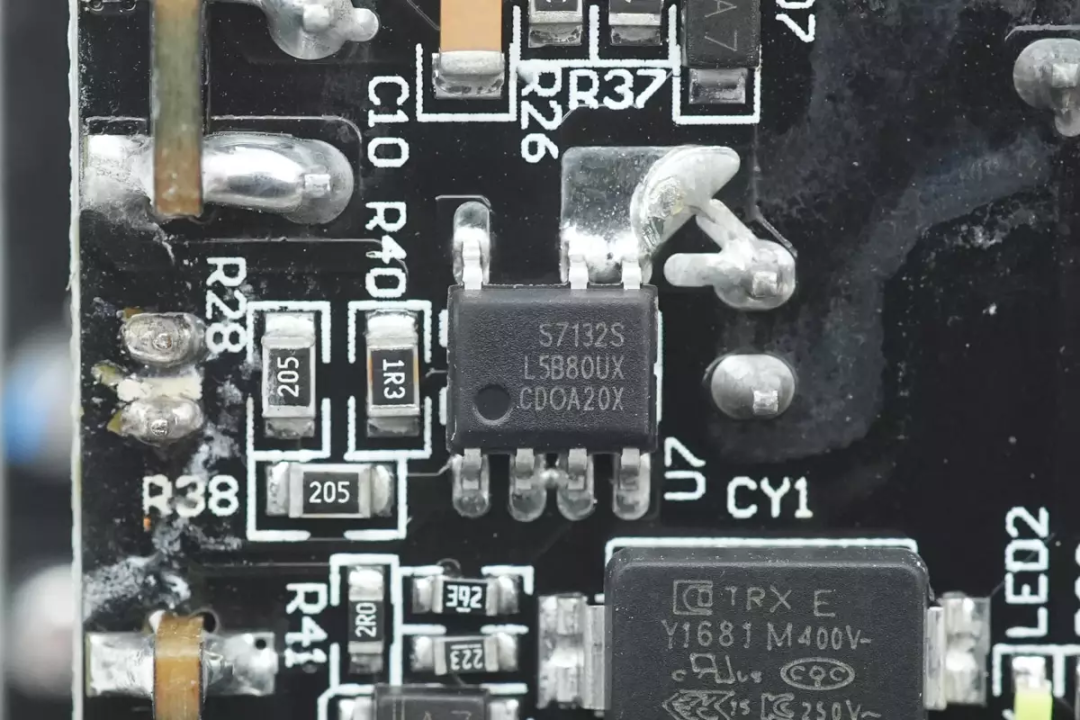

小板上降压芯片来自晶丰明源，型号S7132S，是一颗原边控制的开关电源芯片，接纳SOP7封装 。

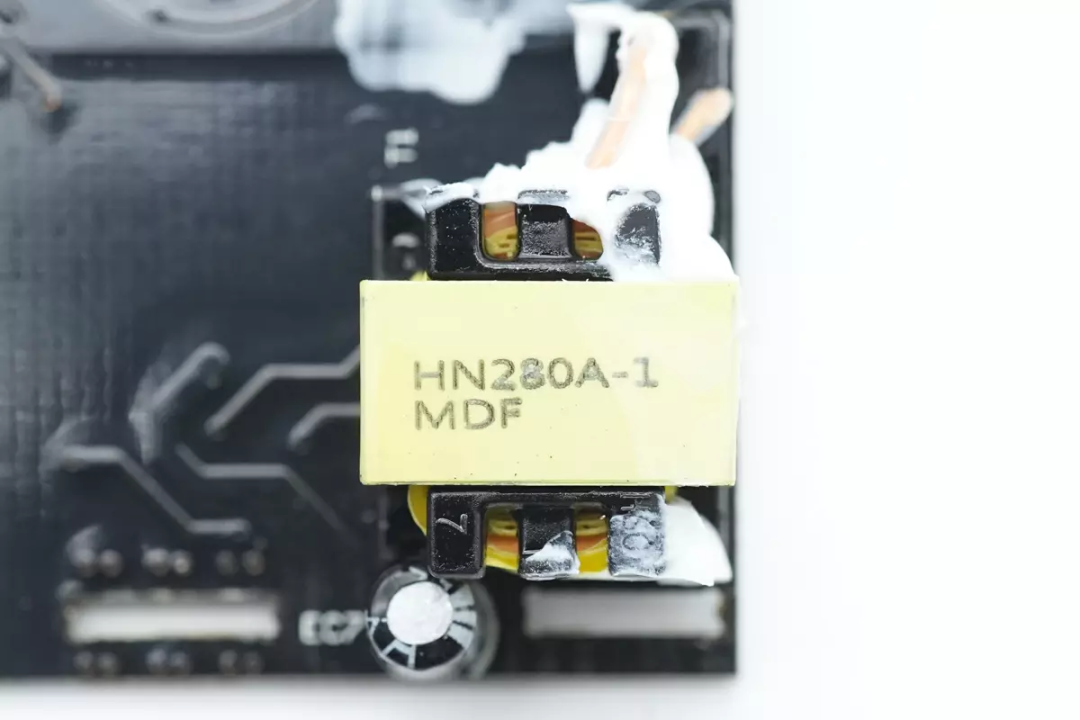

开关变压器特写，次级接纳多层绝缘线绕制，并涂有白色胶水牢靠 。

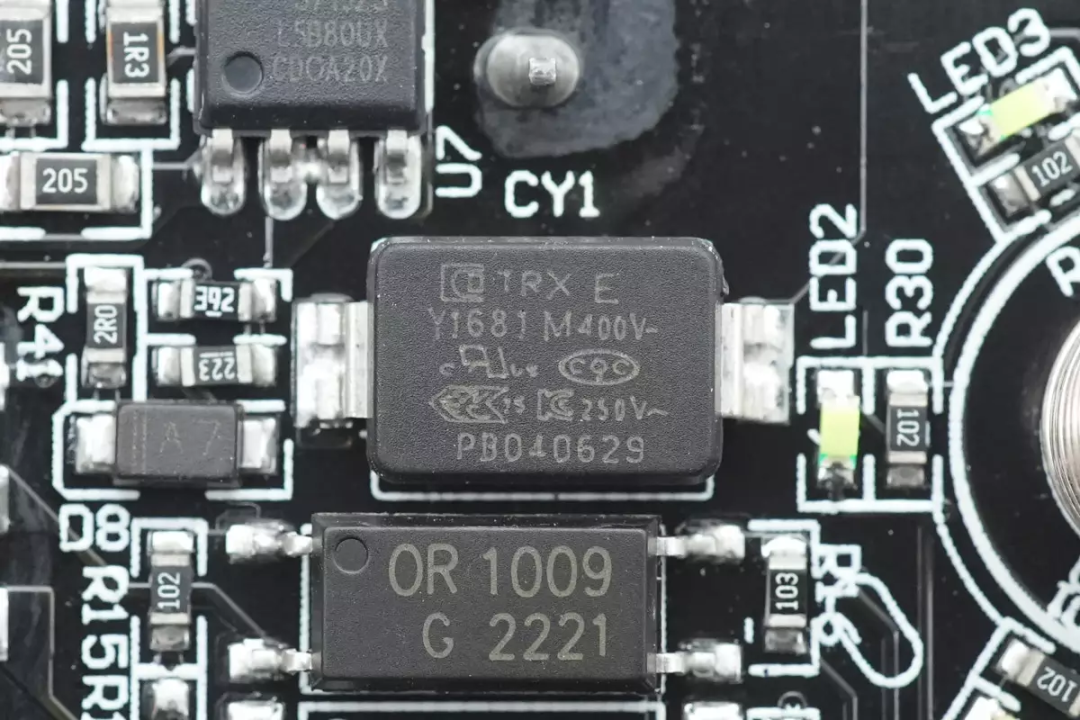

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1681M，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中 。
特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元 。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划 。
充电头网相识到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可 。

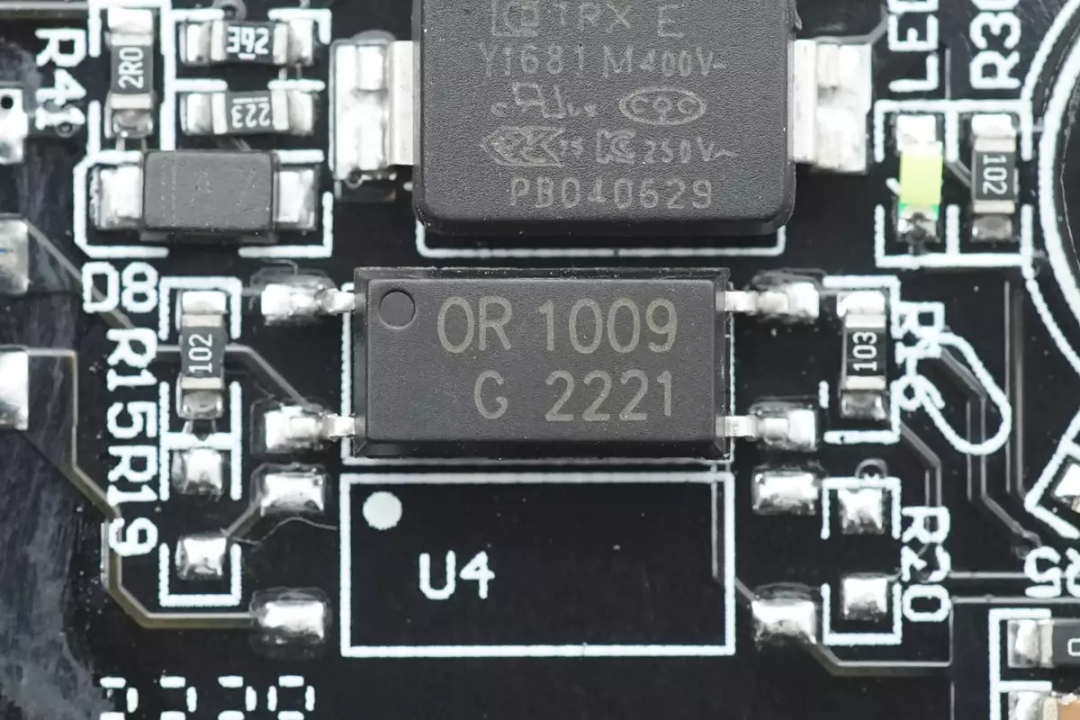

OR-1009光耦用于状态控制 。

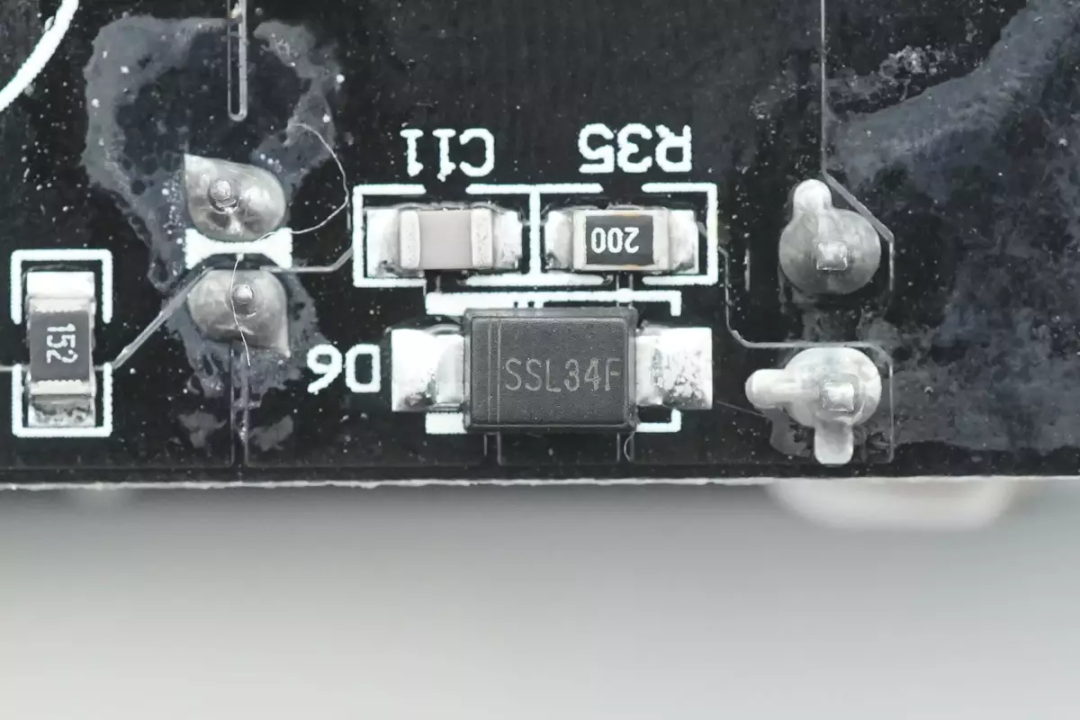

SSL34F二极管用于输出整流 。

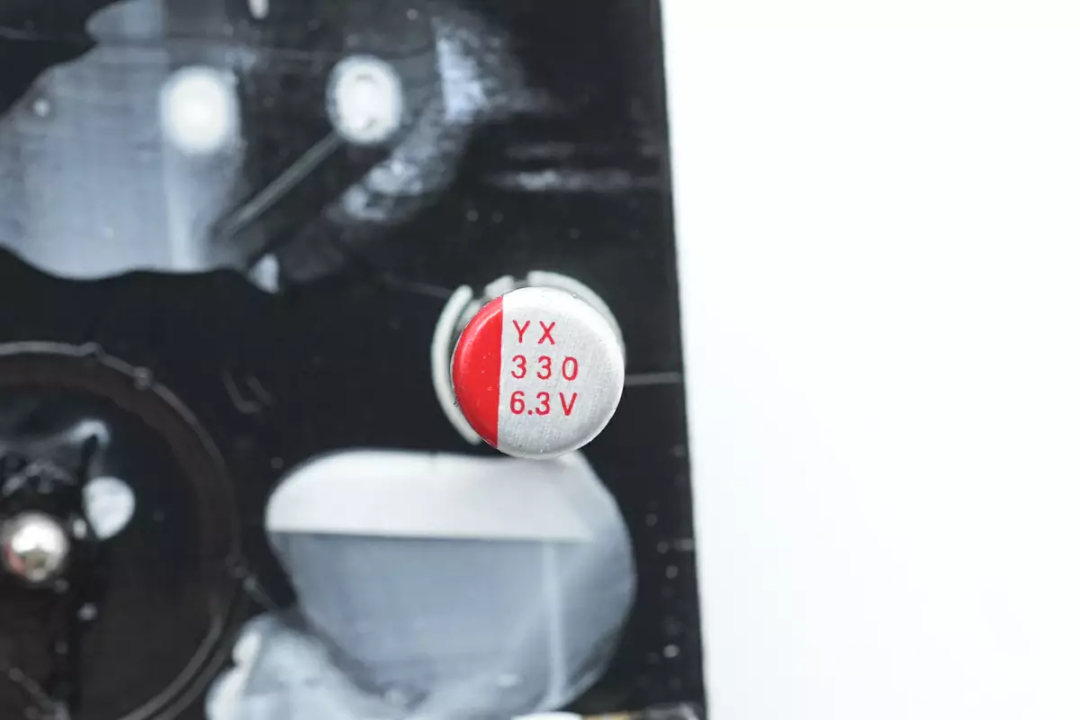

输出滤波固态电容来自J9集团，规格为330μF 6.3V 。

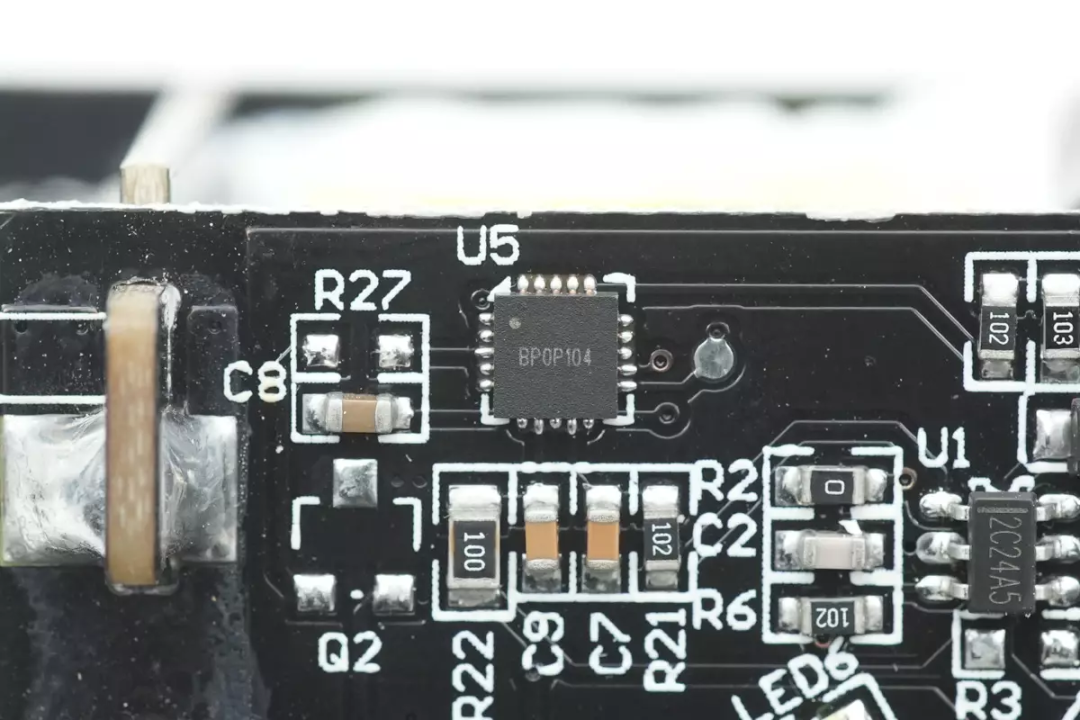

丝印BP0K104的MCU，用于过压过流；すπЪ觳 。

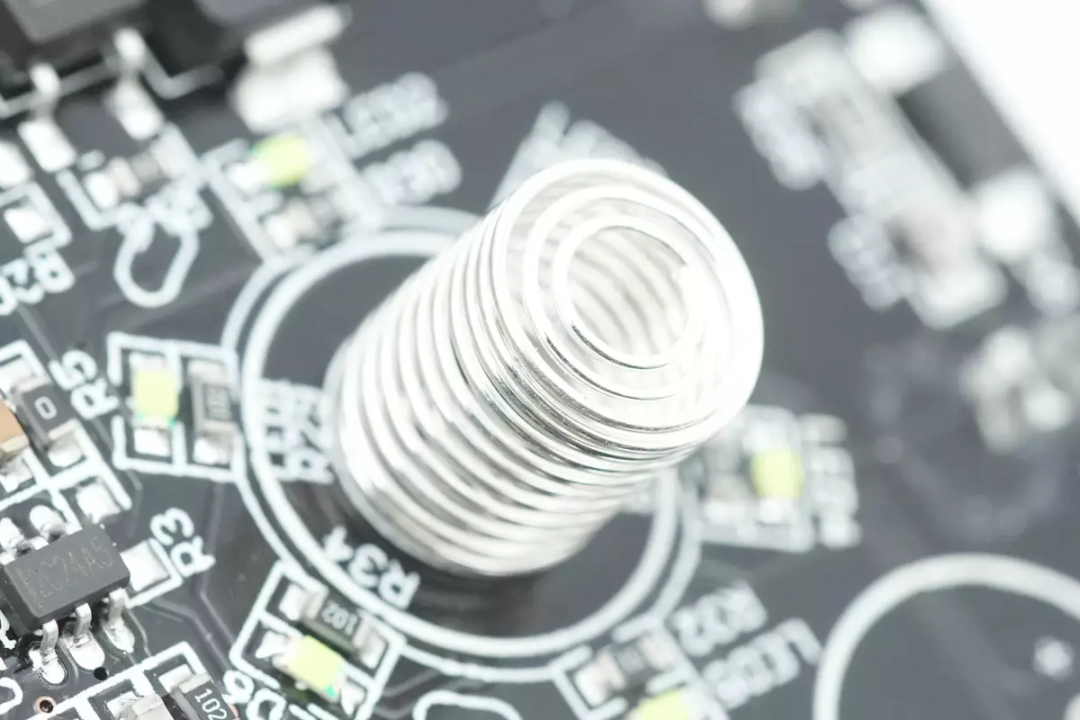

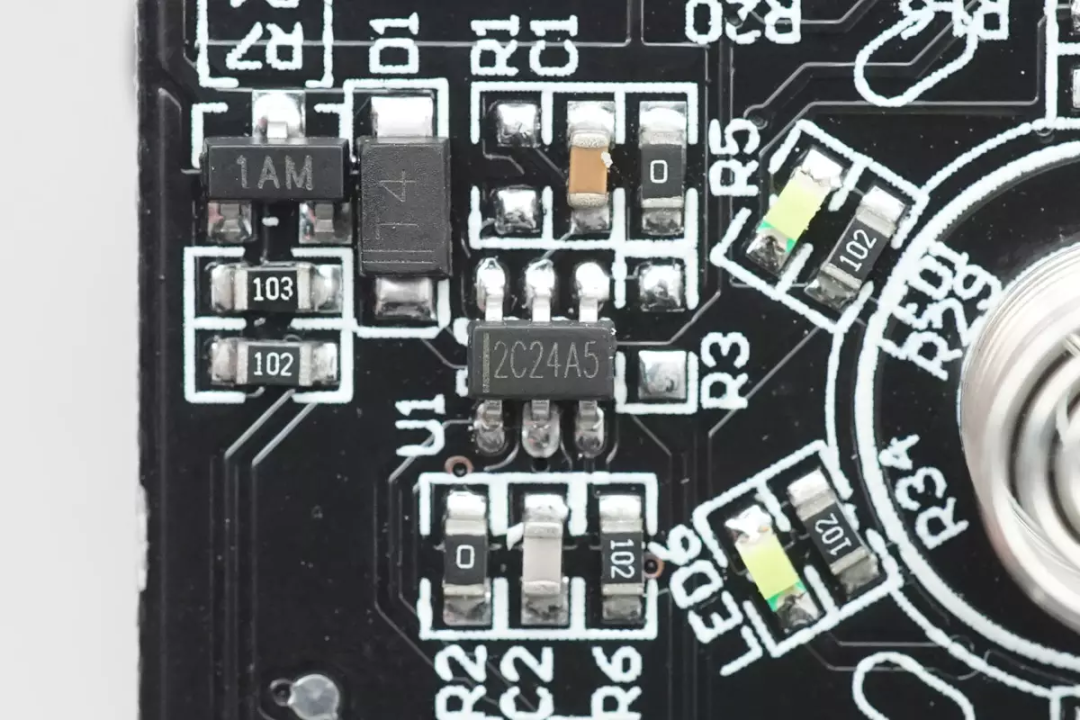

一颗触摸芯片丝印2C24A5，用于检测弹簧的触摸操作 。

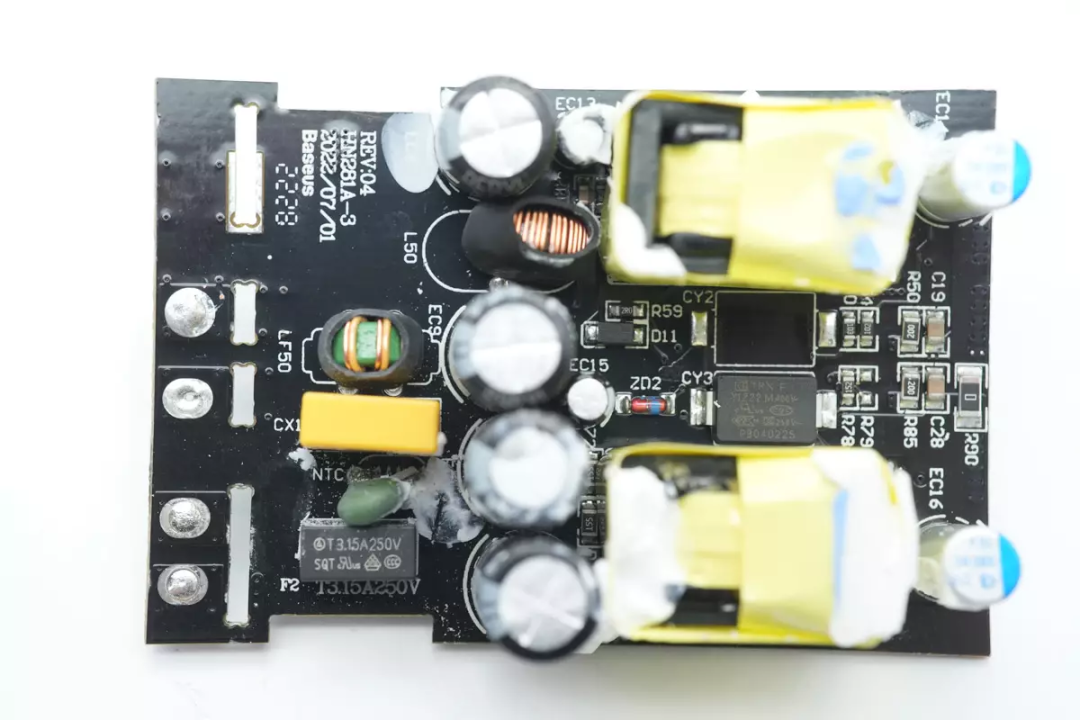

快充电源？樽钭蟛辔淙氚芩，压敏电阻和安规X2电容，共模电感，右侧焊接高压滤波电容和差模电感，再右侧是两颗变压器和贴片Y电容，最右侧是两颗滤波固态电容 。

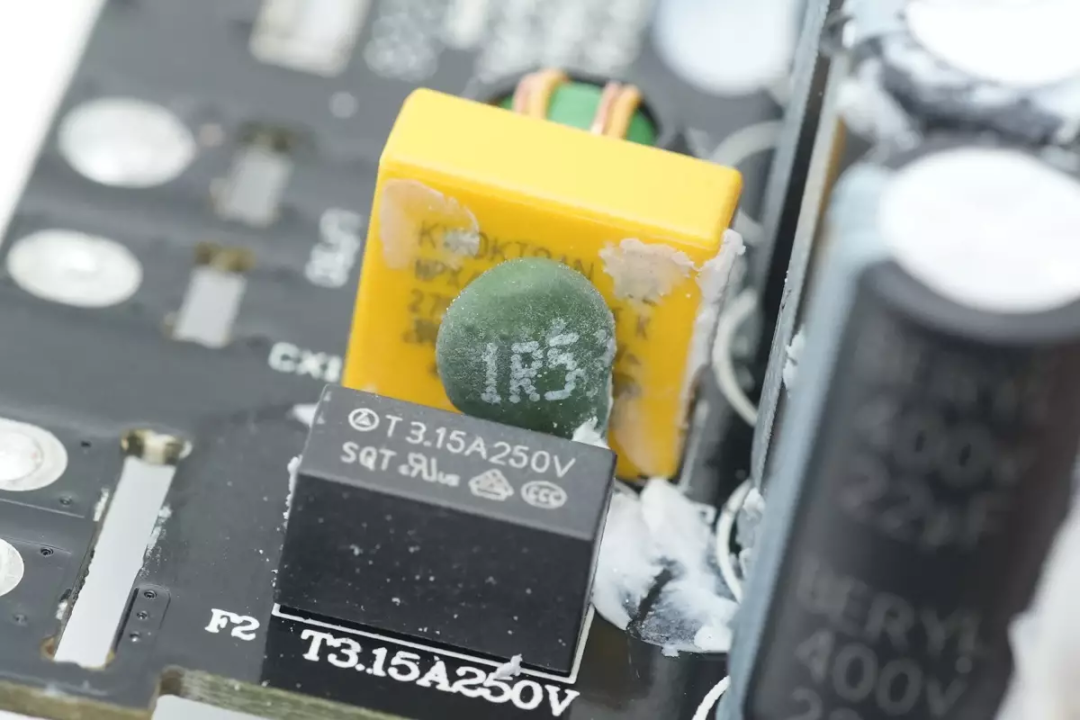

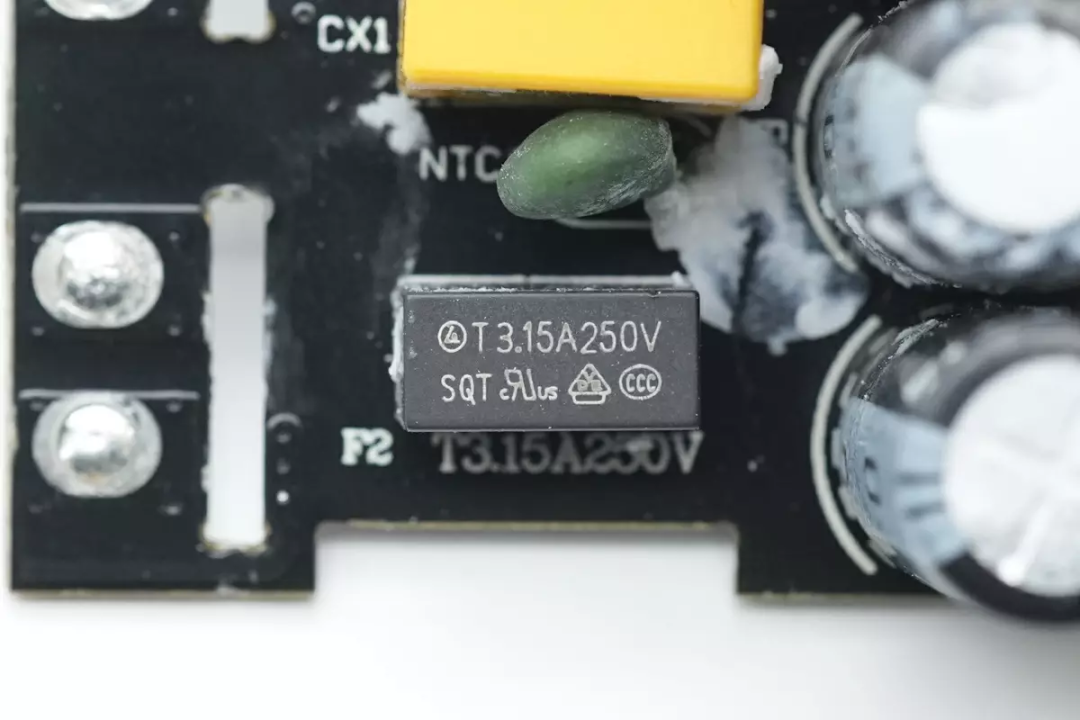

输入端延时包管丝规格为3.15A 250V 。
NTC热敏电阻丝印1R5，用于抑制快充？榻尤氲缭吹墓セ鞯缌 。

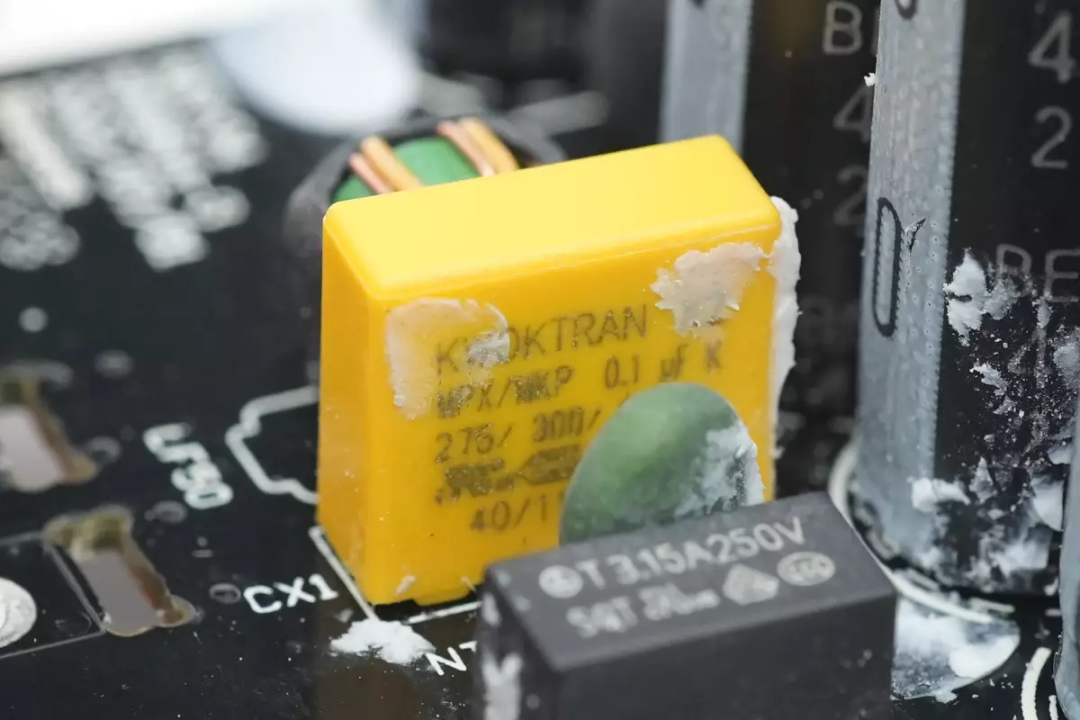

X2安规电容来自KWOKTRAN国灿电子，容量为0.1μF 。

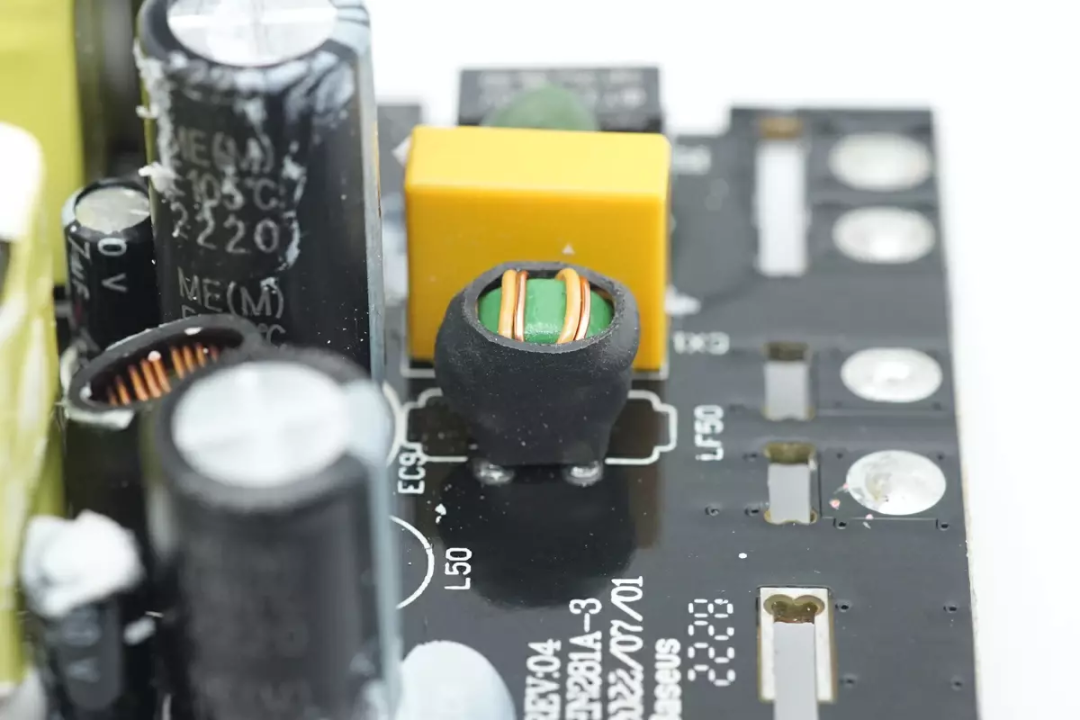

共模电感接纳绝缘线和漆包线绕制，外衣热缩管绝缘 。

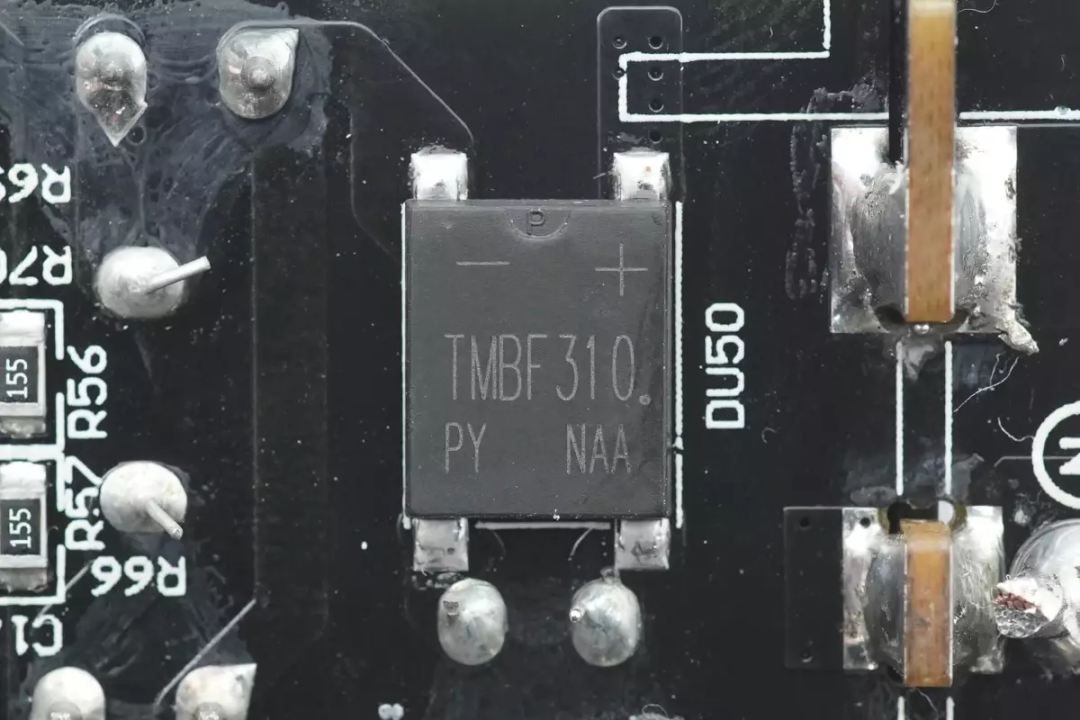

整流桥来自平伟，型号TMBF310，规格为3A 1000V 。

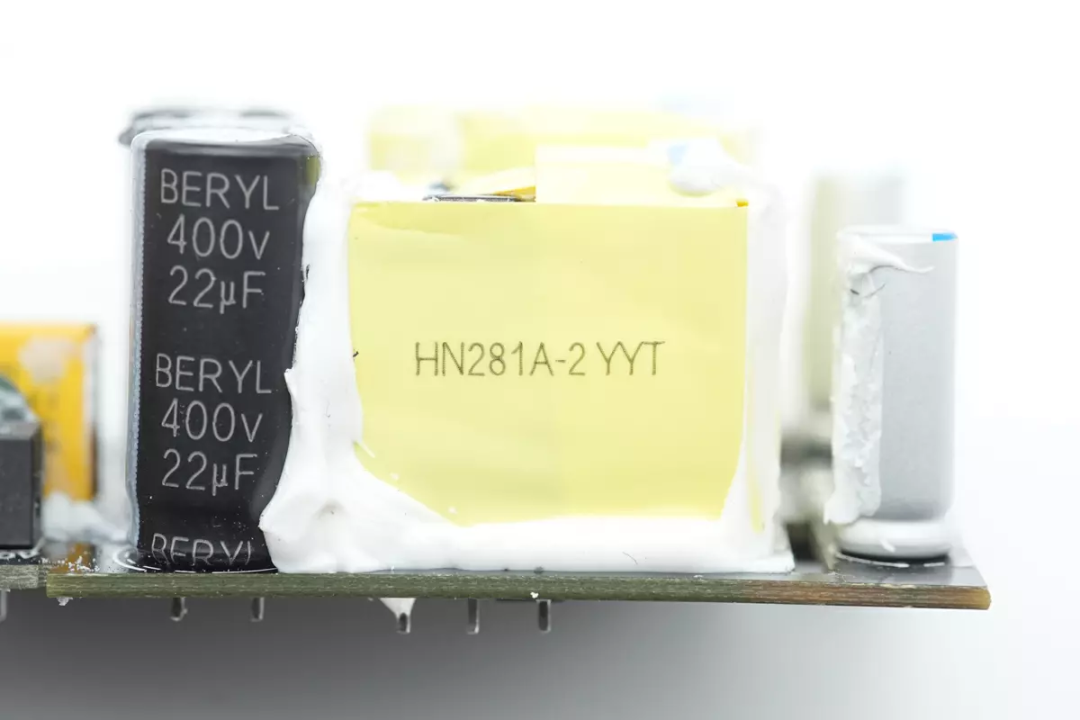

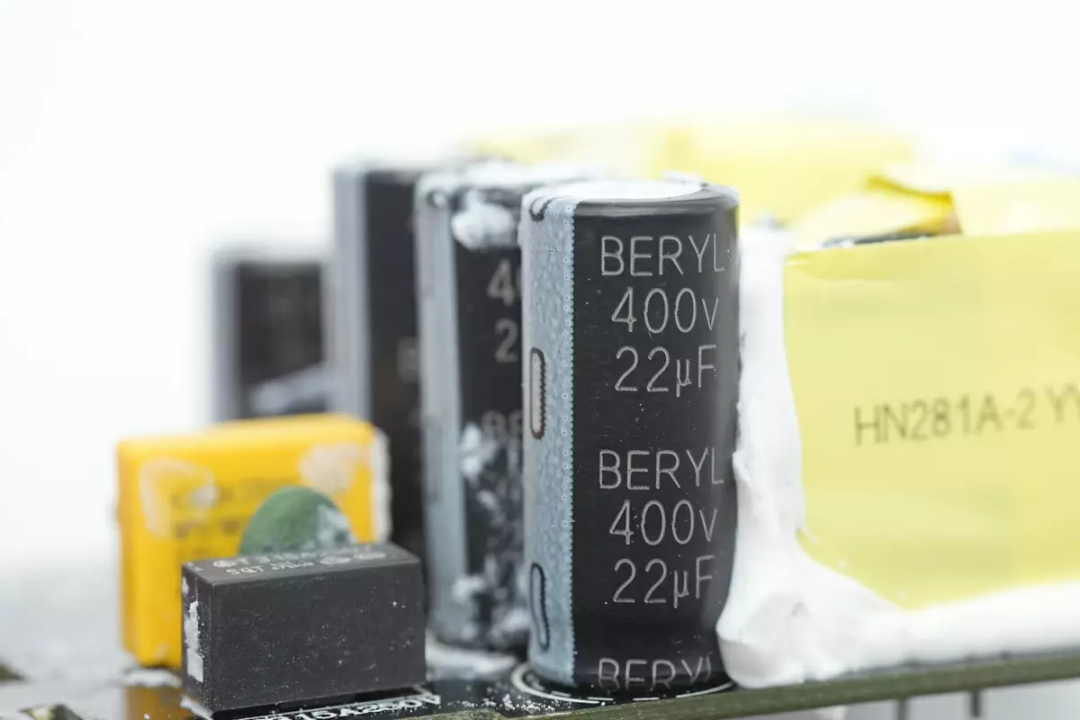

四颗高压滤波电容来自绿宝石，其中三颗规格为400V 22μF 。

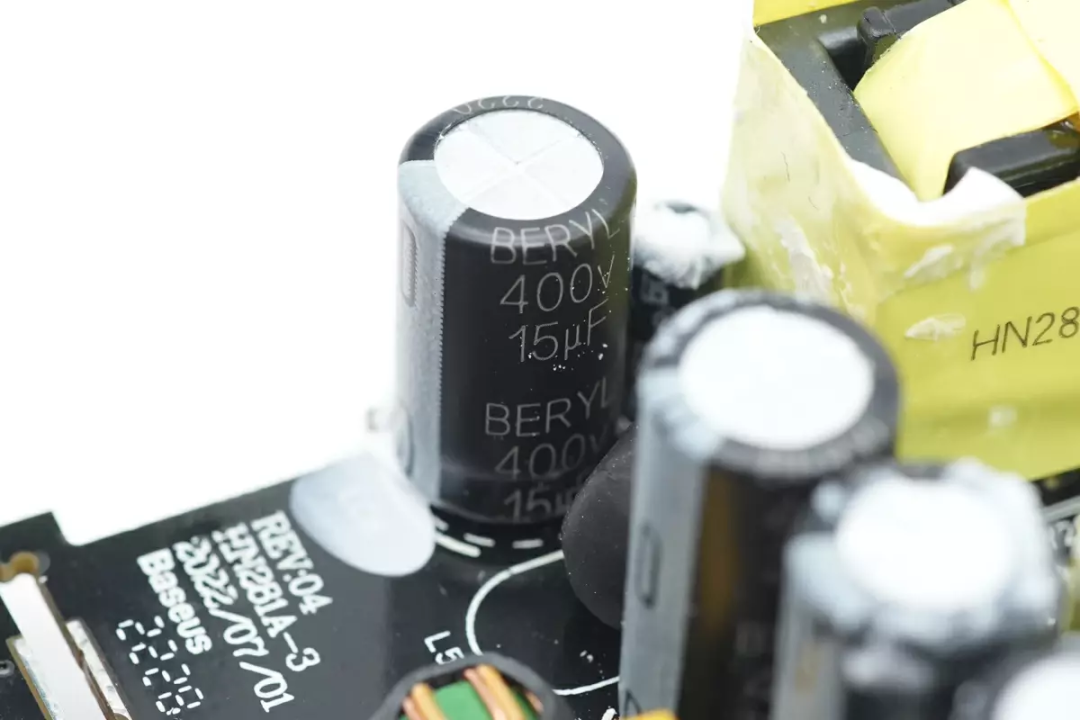

另外一颗规格为400V 15μF，总滤波电容容量为81μF 。

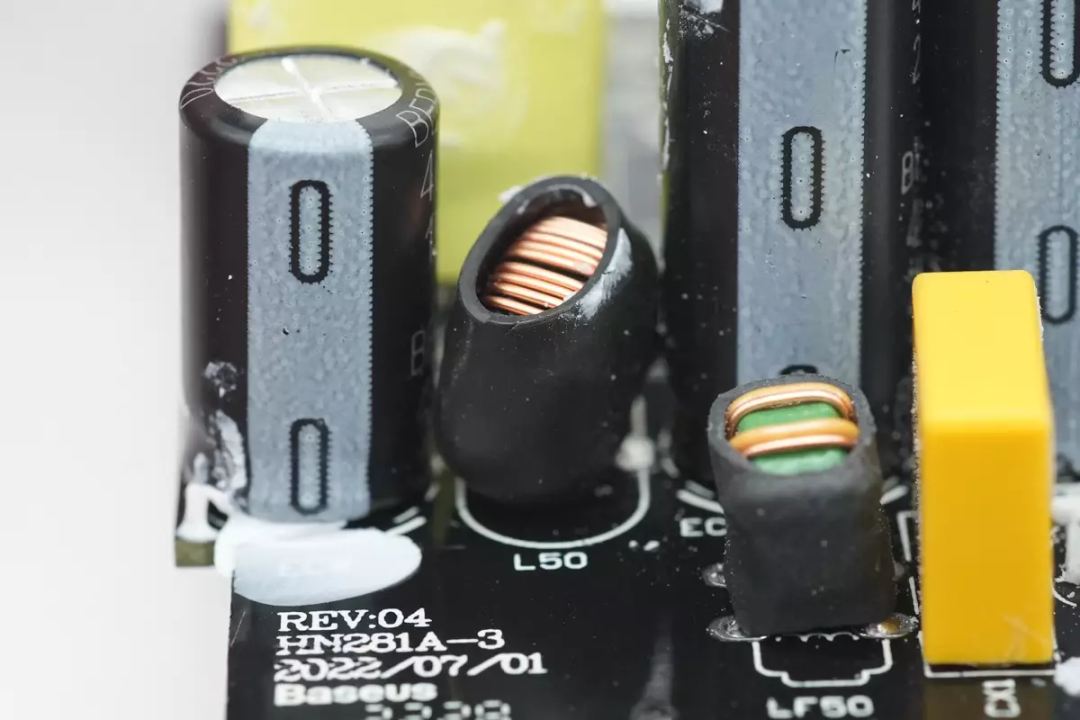

差模电感接纳磁围绕制，外衣热缩管绝缘 。
快充？樯瞎埠附恿铰房氐缭，其中一起为氮化镓主控芯片搭配氮化镓开关管，另外一起为集成MOS管的电源芯片 。

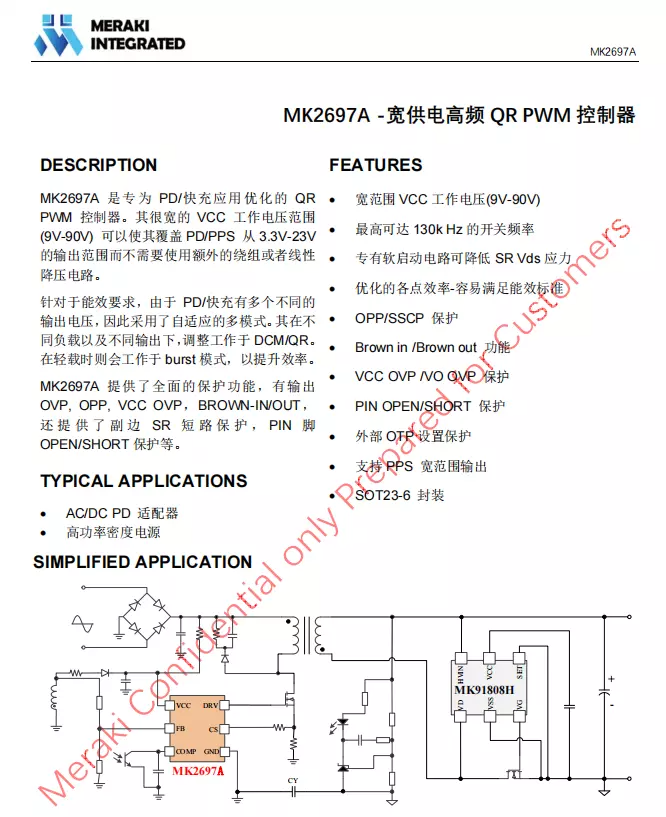

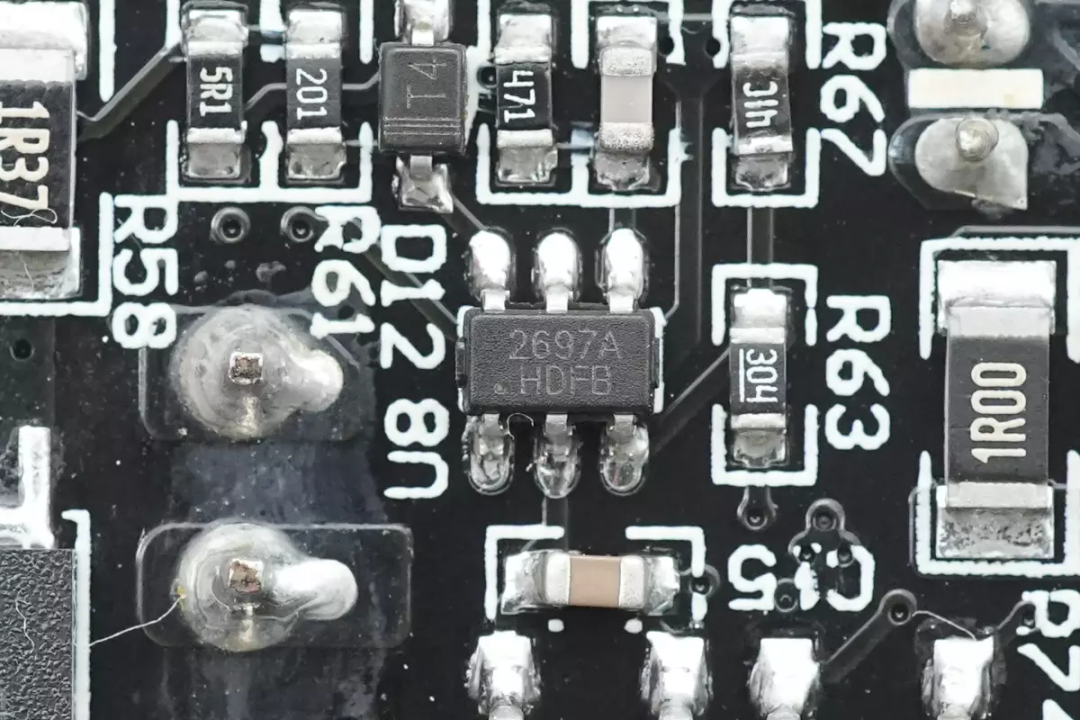

开关电源主控芯片接纳茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器 。其很宽的VCC事情电压规模(9V-90V)可以使其笼罩PD/PPS从3.3V-23V的输出规模而不需要使用特另外绕组或者线性降压电路 。
MK2697是针关于能效要求，由于PD/快充有多个差别的输出电压，因此接纳了自顺应的多模式 。其在差别负载以及差别输出下，调解事情于DCM/QR 。在轻载时则会事情于burst模式，以提升效率 。
MK2697A提供了周全的；すπ，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路；， PIN脚OPEN/SHORT；さ 。
充电头网拆解相识到，接纳茂睿芯快充计划的尚有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品接纳 。

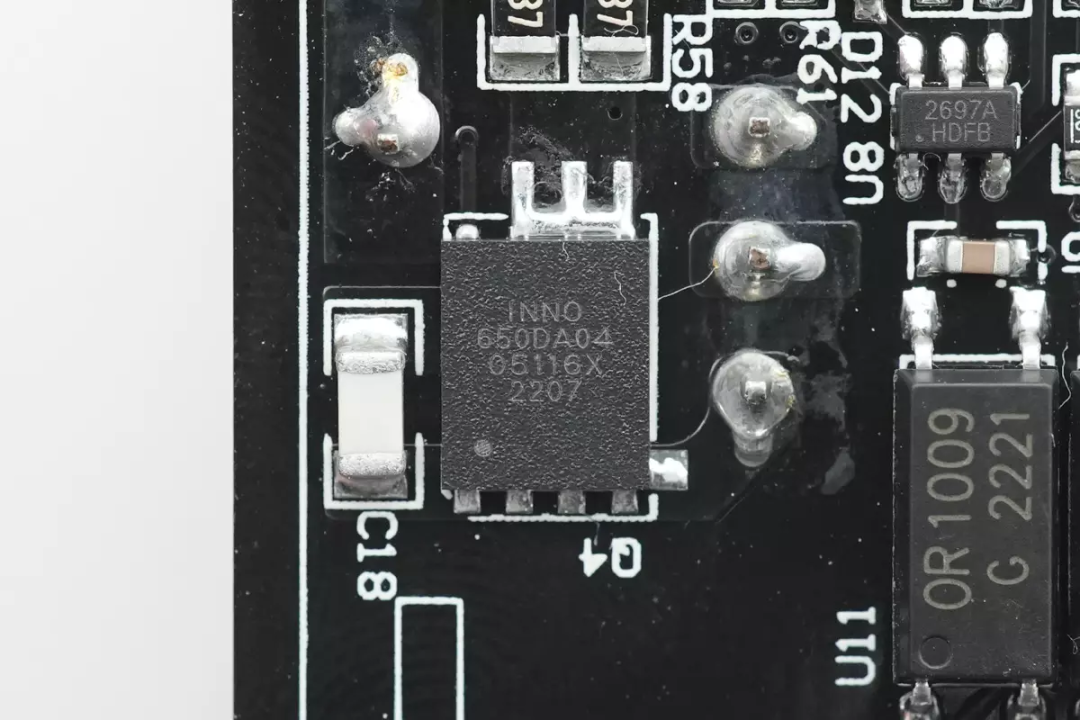

氮化镓功率芯片接纳英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低消耗、快速自动散热等特点，同时接纳DFN5*6封装，实现小体积、高效率的充电器设计 。

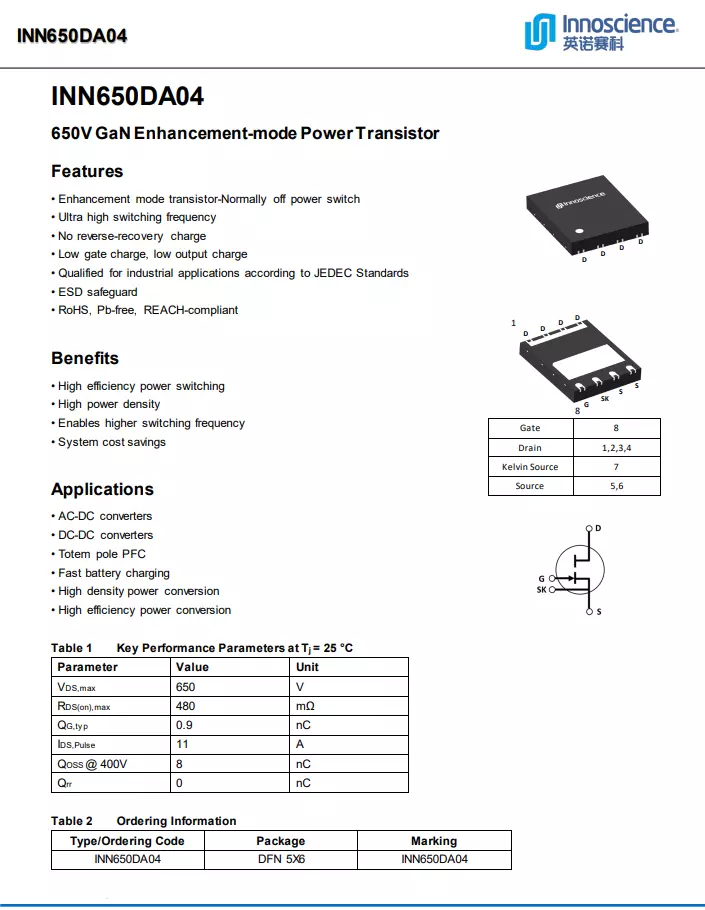

英诺赛科INN650DA04资料信息 。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品接纳，芯片质量获得市场认可 。

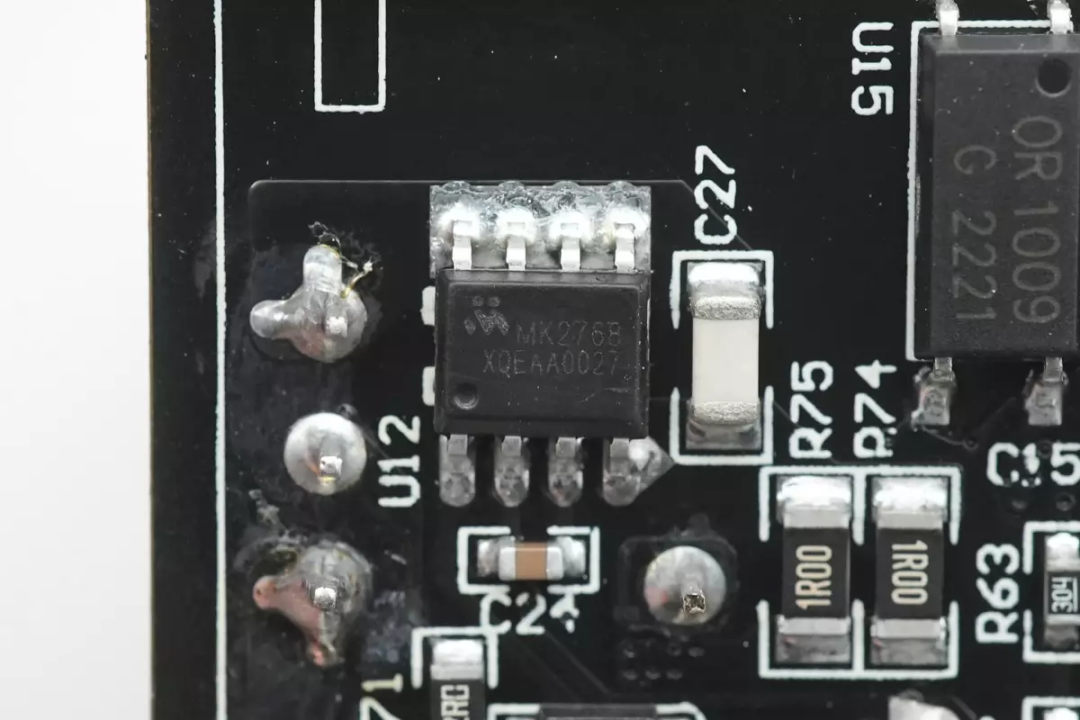

另外一起开关电源主控芯片接纳茂睿芯MK2768，这是专为快充应用优化的 PWM 功率开关 。支持宽规模供电电压，知足3.3V-12V 的输出，无需特另外绕组或者降压电路 。针关于能效要求，MK2768 凭证负载而调解开关频率及峰值电流，以获得较高效率 。芯片内部集成供电过压，SR短路，引脚开路短路；さ缺；すπ 。

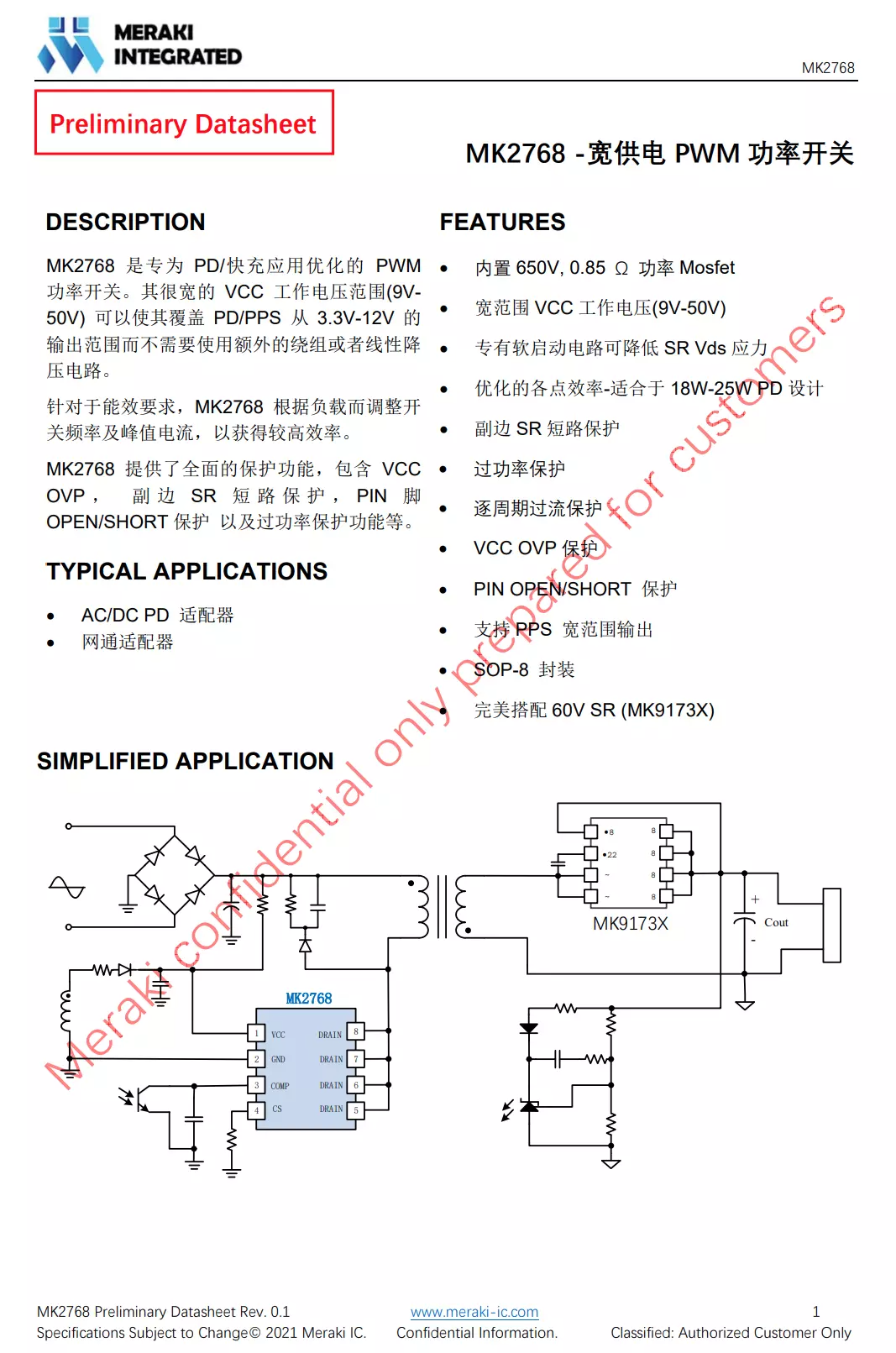

茂睿芯 MK2768 详细资料 。

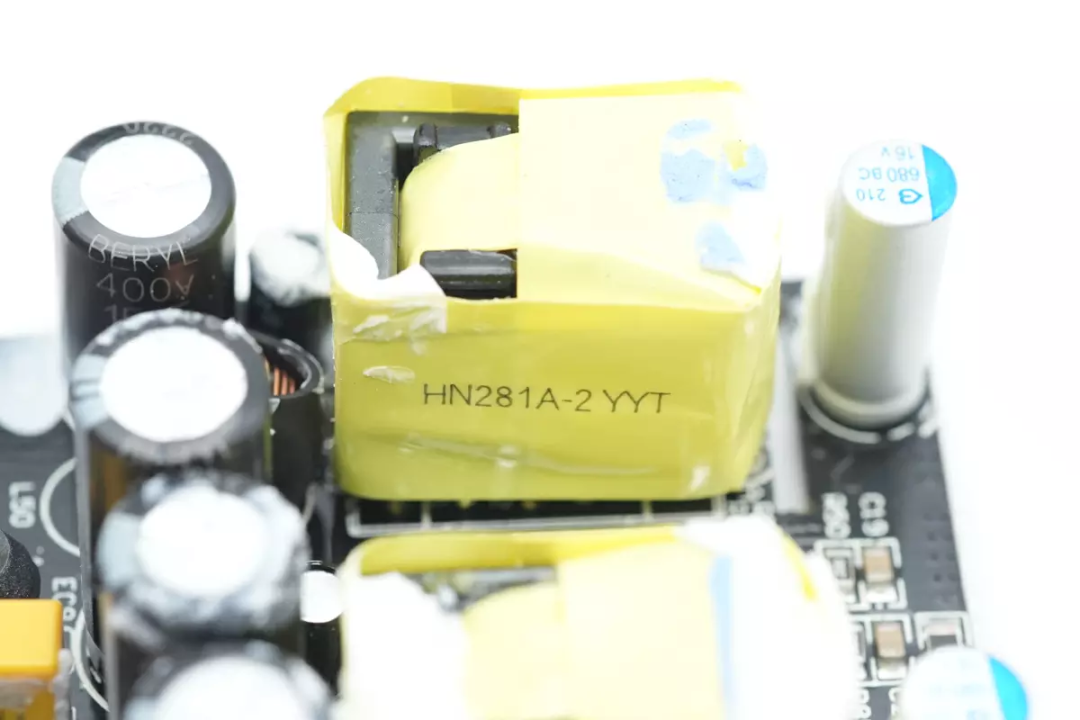

另外一个变压器为相同的设计 。

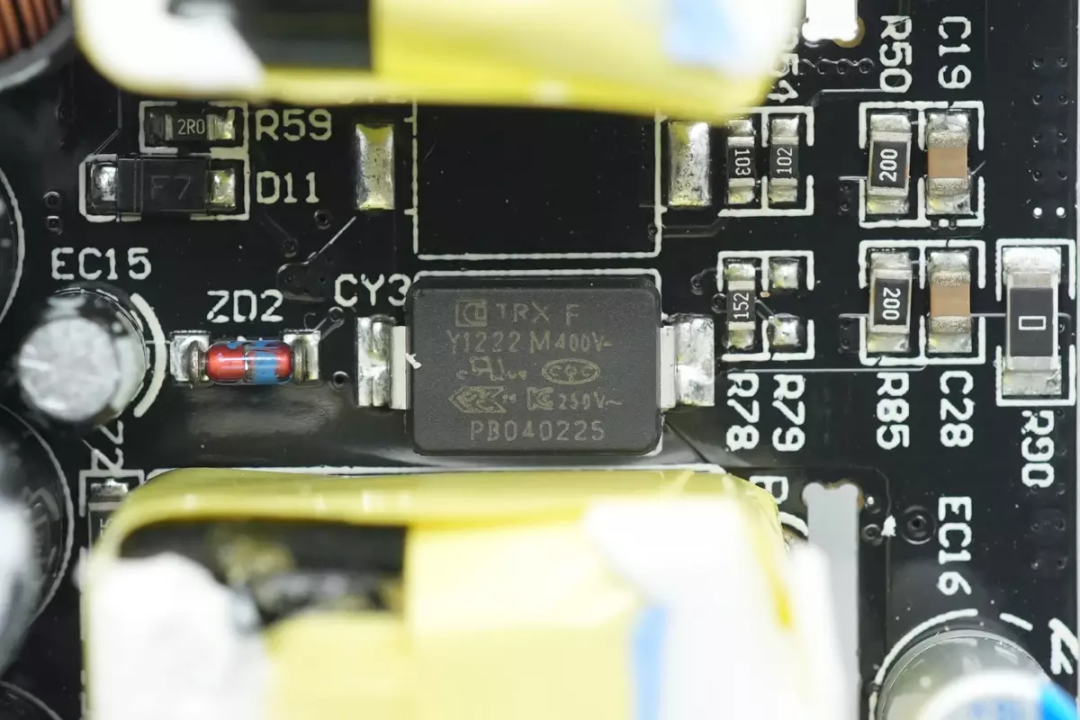

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，很是适合应用于氮化镓快充这类高密度电源产品中 。料号为TMY1222M 。
特锐祥专注于被动元器件的研发、生产及销售，注册资源1亿元 。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷质料的研究，以拓展更多品类的应用，为客户提供更多的解决计划 。
充电头网相识到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、遐想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可 。

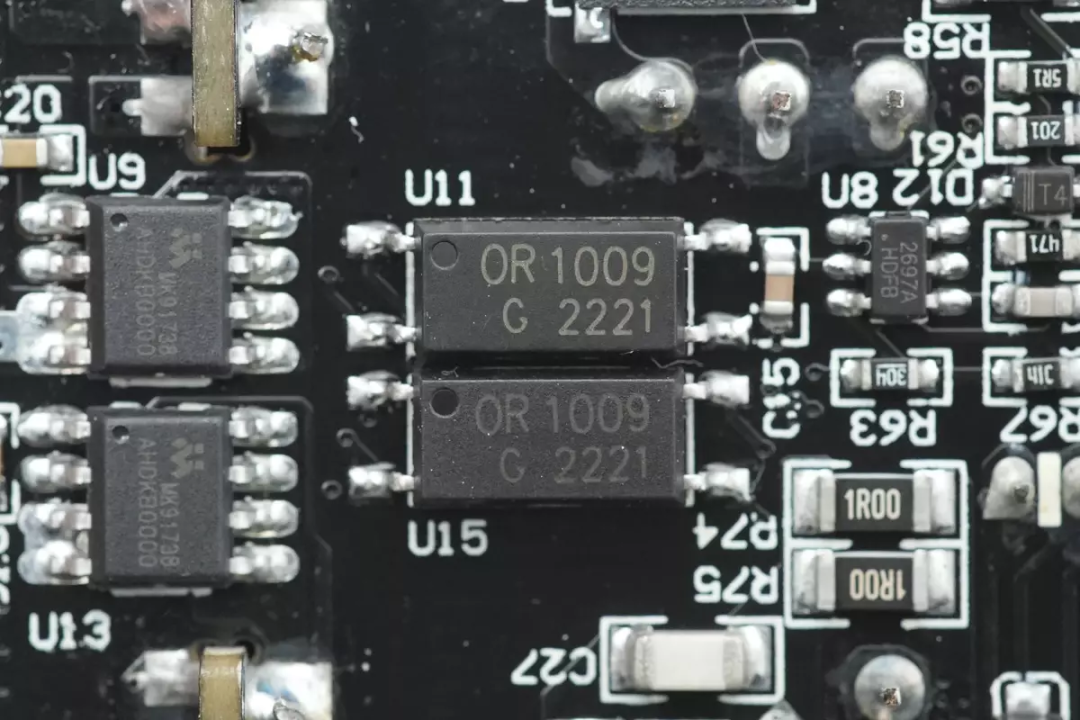

两颗OR1009光耦划分用于两路输出的反响调理 。

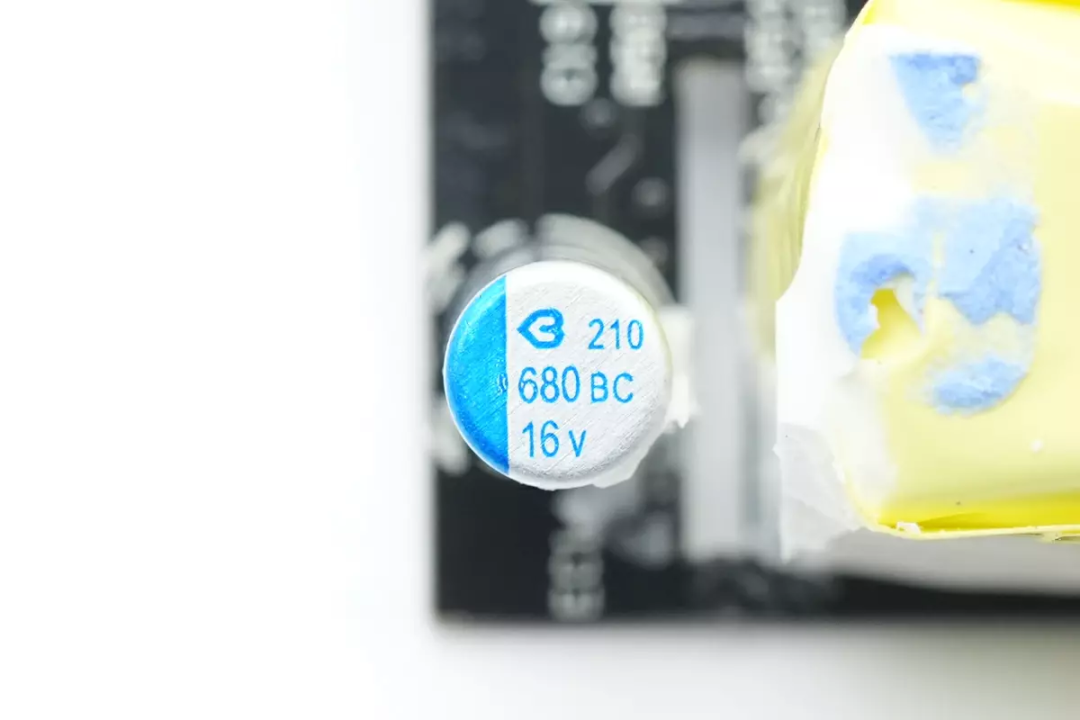

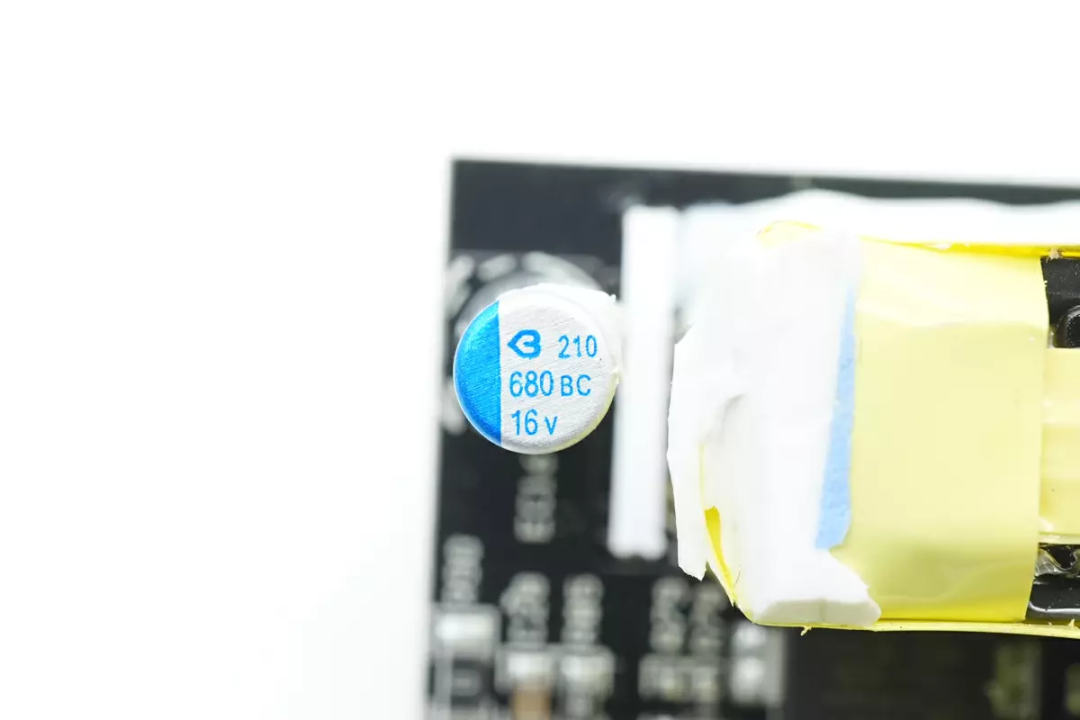

对应两路输出的滤波电容来自绿宝石，BC系列固态电容，规格为680μF 16V 。
另外一起规格相同 。

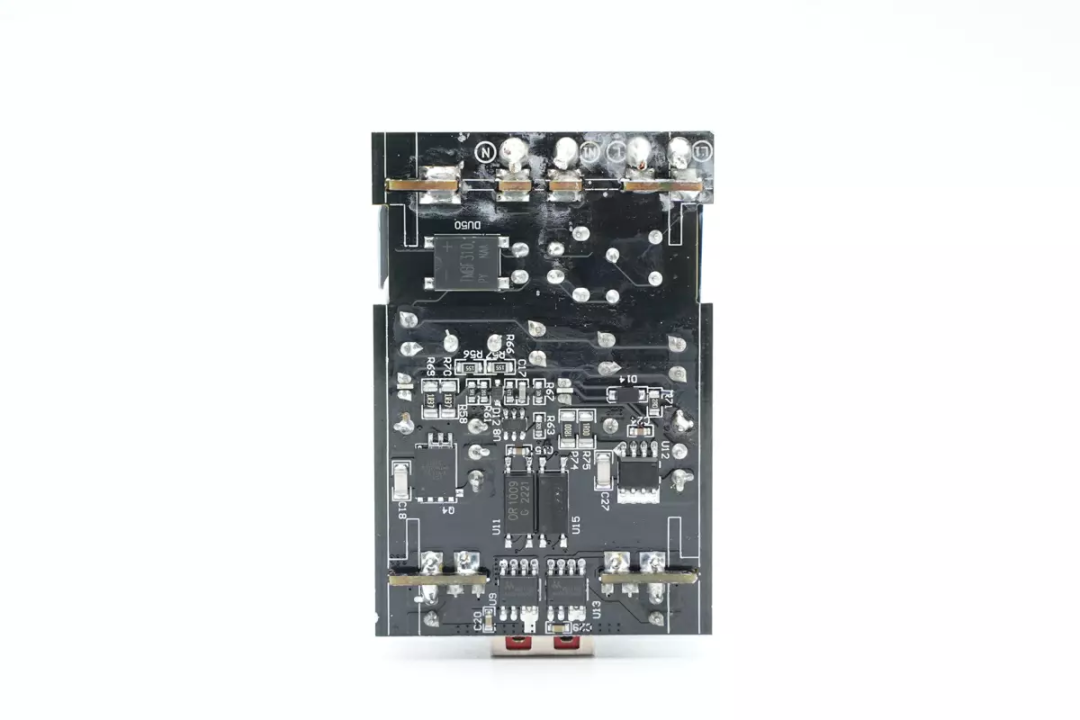

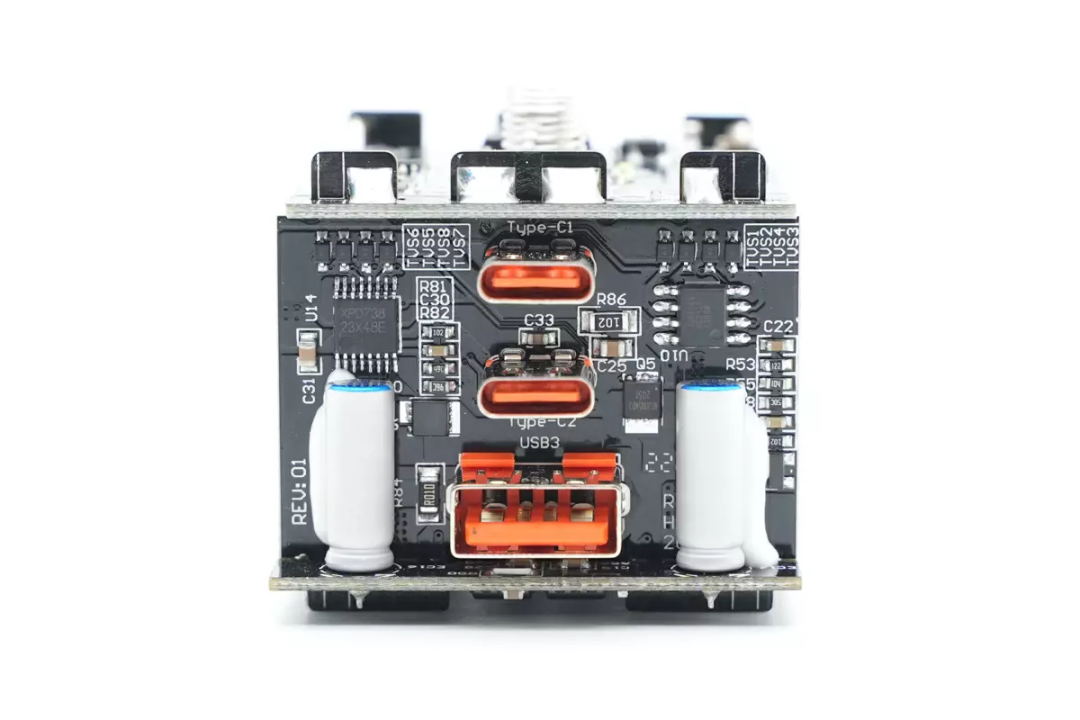

输出侧小板焊接两颗协议芯片，两个USB-C母座和一个USB-A母座，以及对应的VBUS开关管 。
USB-C母座和USB-A母座均为过孔焊接牢靠，牢靠耐用 。

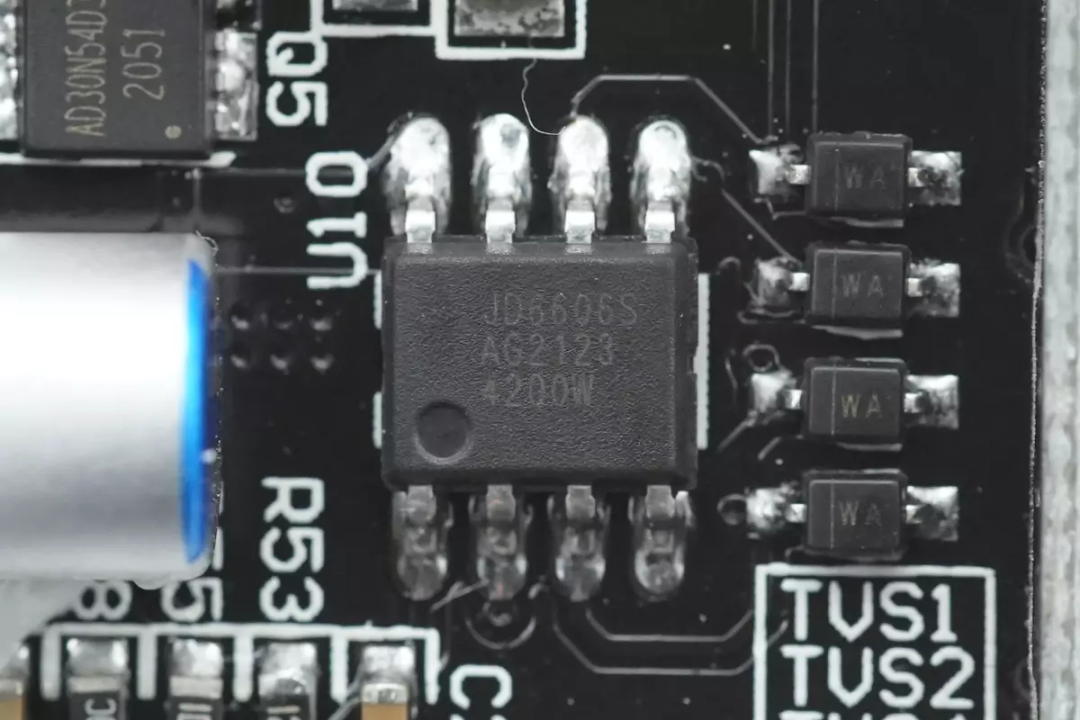

USB PD协议芯片接纳天德钰JD6606S 。通过了USB PD 3.0认证TID：3768 。这是一颗高性能和高兼容性的快充协议芯片，接纳SOP-8封装，支持USB PD3.0快充之外，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议 。

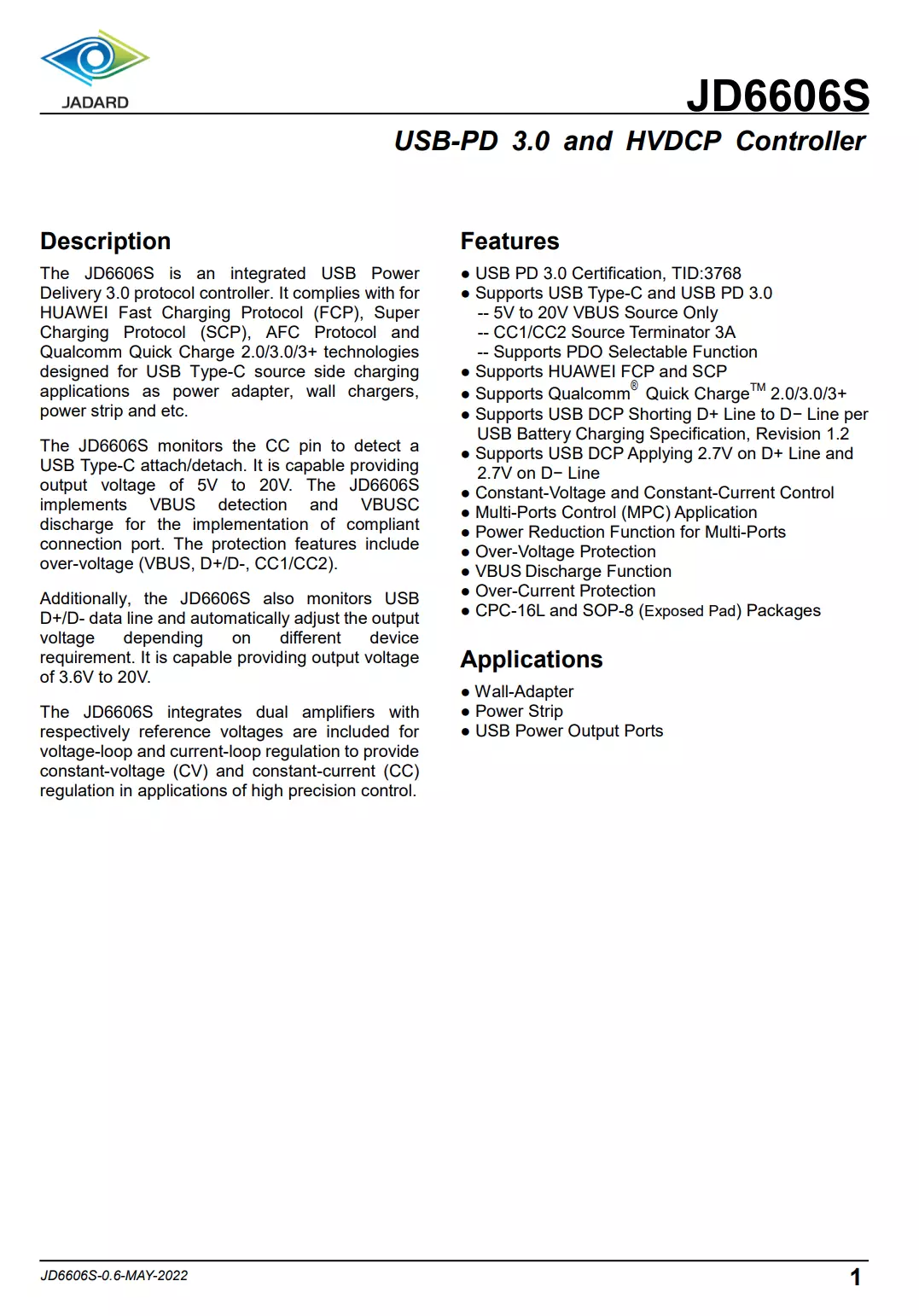

天德钰JD6606S详细资料 。
充电头网拆解相识到，天德钰快充芯片可普遍应用于充电器、车充、移动电源、储能电源等领域，并被小米、紫米、MOMAX、公牛、安克、绿联、倍思、品胜、黑鲨、飞利浦、松下等着名品牌的数十款产品接纳 。

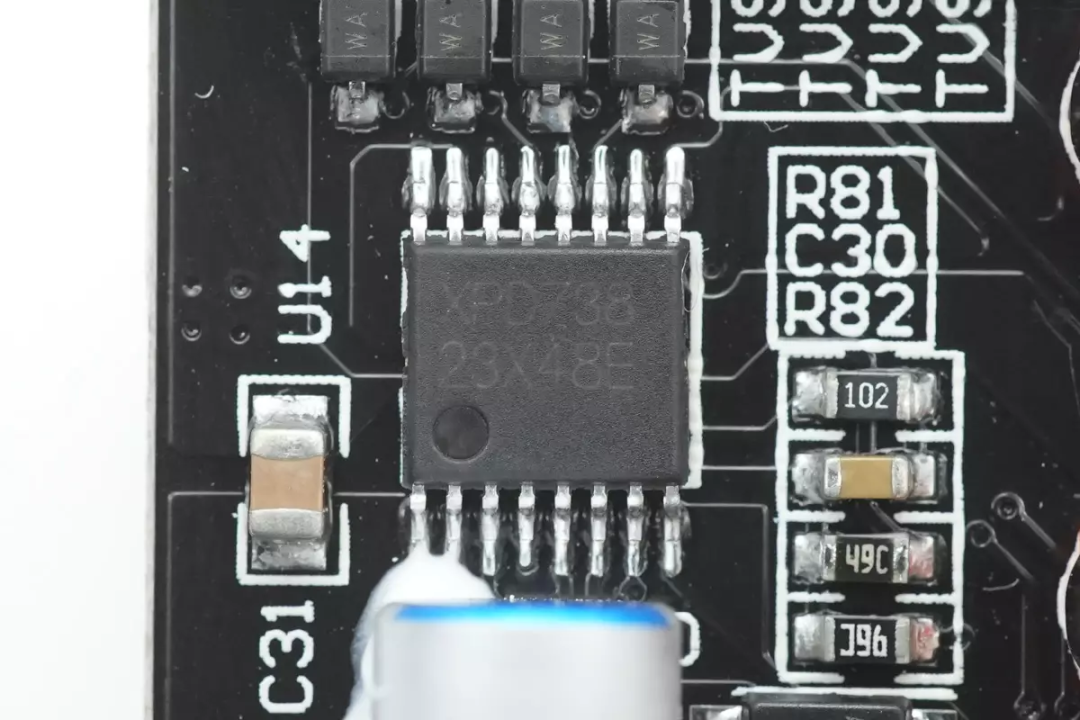

另一起协议芯片来自云矽半导体，型号XPD738，用于USB-C和USB-A双口控制 。XPD738通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1C1A双端口充电装备上 。
XPD738支持恣意单口快充双口输出5V，在A口毗连苹果充电线但未接入苹果手机时，C口仍然有快充 。

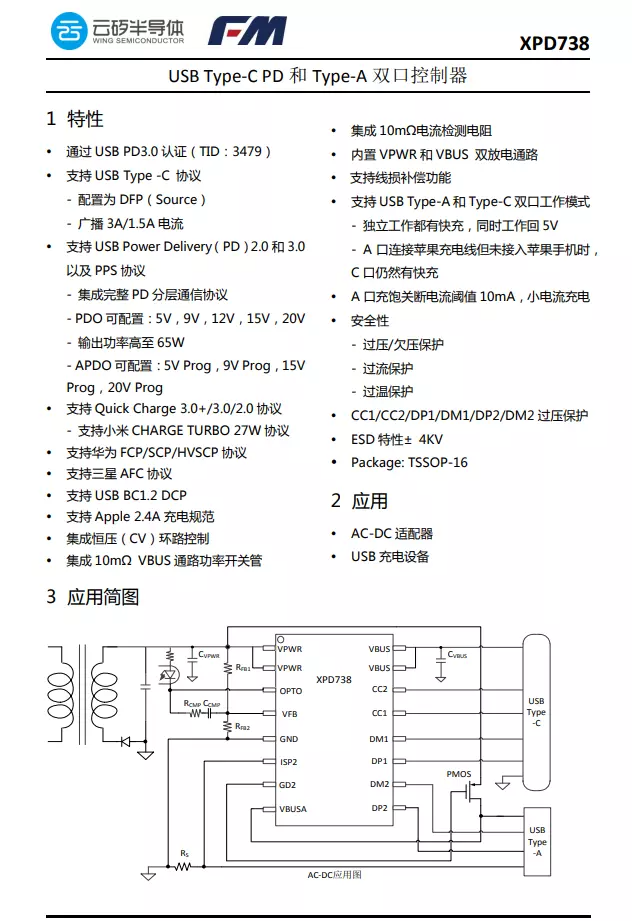

云矽半导体XPD738资料信息 。充电头网拆解相识到，云矽半导体XPD系列快充协议芯片已被遐想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥？20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品接纳，捉住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破万万颗 。

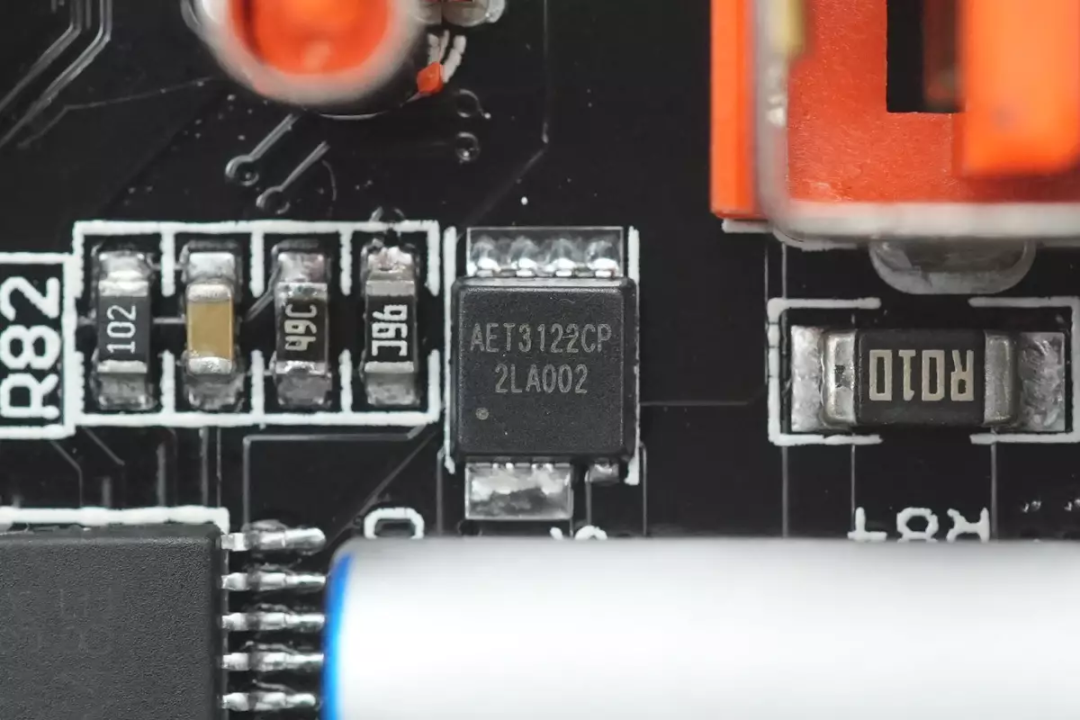

USB-A口的VBUS开关管来自禾纳，型号AET3122CP，是一颗耐压30V的PMOS，导阻为8.5mΩ，接纳PDFN3030封装 。

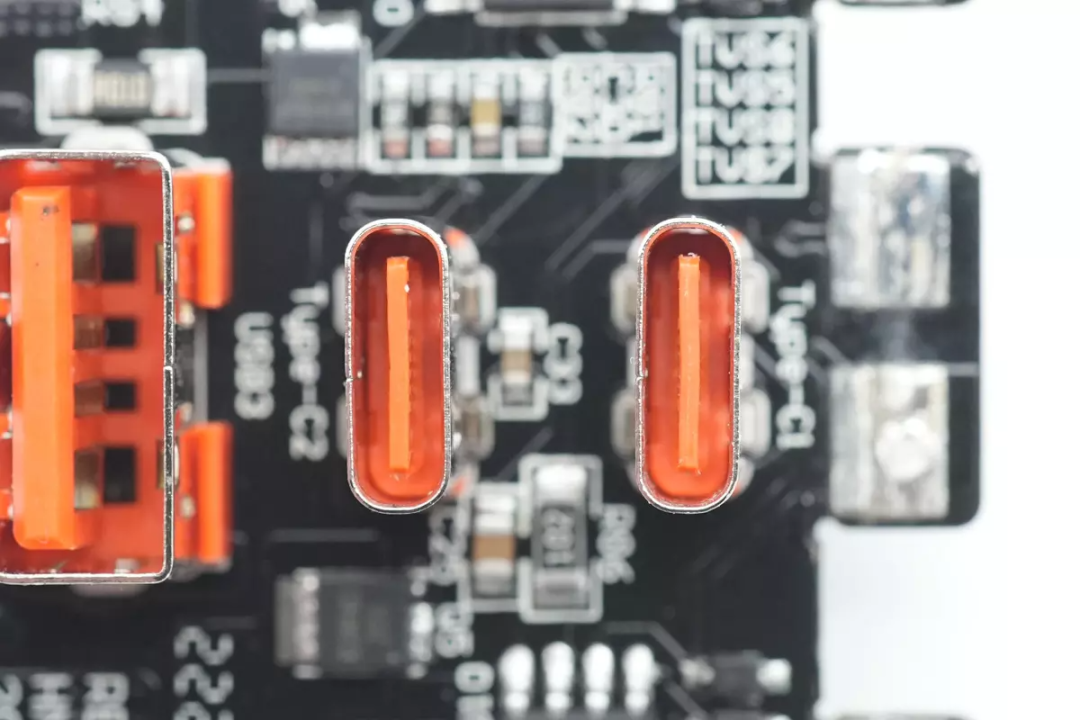

USB-C接口接纳过孔焊接牢靠，橙色胶芯不露铜 。

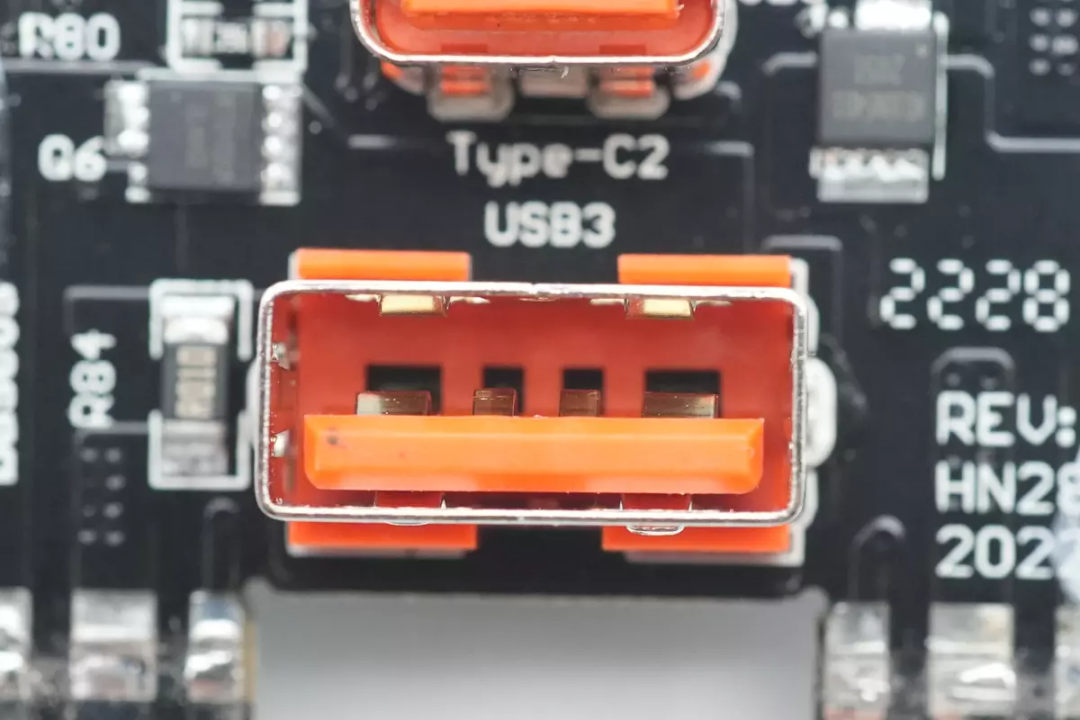

USB-A母座正负极加宽设计，支持大电流快充 。

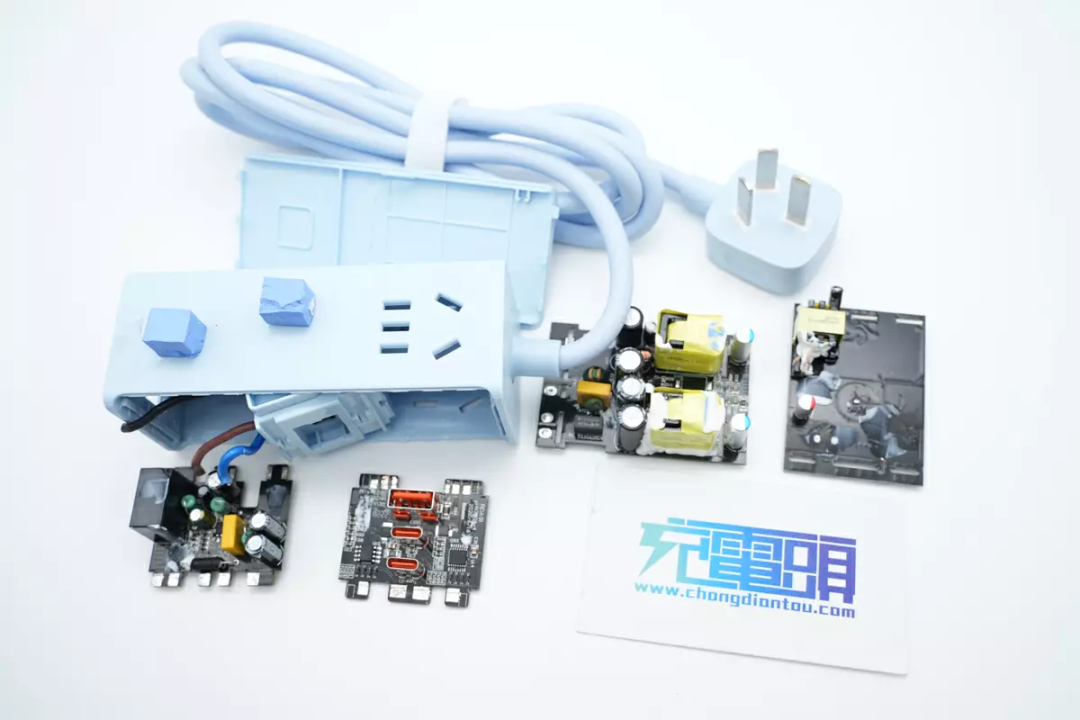

所有拆解一览，来张全家福 。
充电头网拆解总结
倍思推出的快充插线板线长为1.5米，具备两个新国标五孔插孔和一个两孔插孔，还具备2C1A三个输出接口，支持40W快充输出，能够同时知足两台苹果手机快充 。插线板还内置触摸开关和数字；さ缏，在异常时可以自动切断电源，；び玫缱氨 。
充电头网通过拆解相识到，这款插线板内置两路开关电源用于快充，其中一起使用茂睿芯MK2697A主控芯片，搭配英诺赛科INN650DA04氮化镓开关管，另一起接纳MK2768内部集成MOS管的主控芯片 。输出协议方面接纳天德钰JD6606S认真USB-C接口，云矽半导体XPD738用于1C1A接口 。
插线板内部快充？榻幽伤目镻CB焊接组合而成，在PCB组成的空间内焊接变压器等元件，打胶填充牢靠成为一个整体，增增强度 。内置单独的一起电源芯片和计量芯片，支持触摸控制和异常；すπ，使用起来越发定心 。
